Прокладка головки циліндра 178F 6 к.с. TD

Прокладка головки циліндра для двигуна 178F

Прокладка TD призначена для встановлення між циліндром і головкою одноциліндрового дизельного двигуна 178F потужністю 6 к.с. Деталь ущільнює стик двох сполучених поверхонь і відокремлює камеру згоряння від зовнішнього середовища. Щільне з’єднання в цій зоні потрібне для збереження компресії, нормального запуску та стабільної роботи мотора під навантаженням.

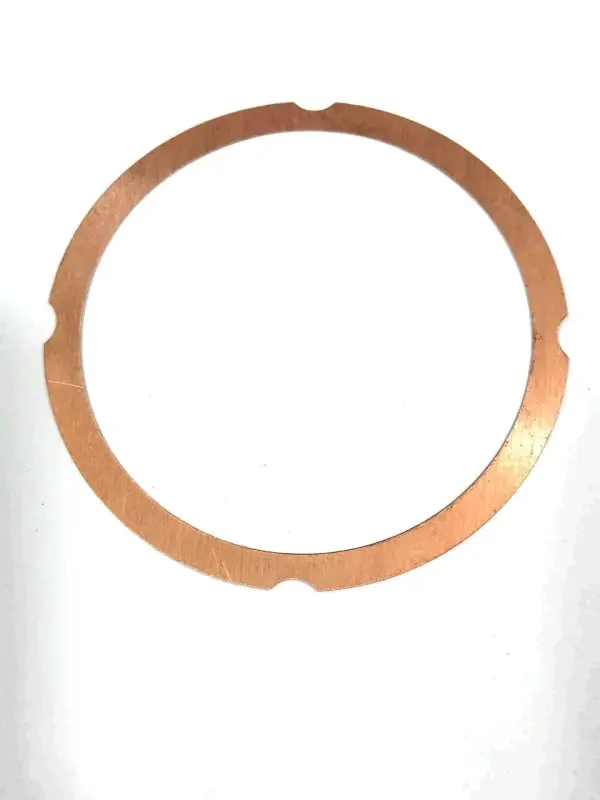

Модель 178F застосовується на мотоблоках, генераторах та іншій техніці із сумісним дизельним двигуном. Добирати прокладку потрібно саме за моделлю встановленого двигуна, а не лише за назвою машини: на техніці однієї серії можуть використовуватися різні силові установки. Перед замовленням перевірте позначення 178F і потужність 6 к.с., а також зіставте нову деталь зі знятою за внутрішнім отвором, зовнішнім контуром, розташуванням вирізів і товщиною. Прокладка має форму тонкого кільця з чотирма вирізами на зовнішньому краї.

Призначення деталі

Під час роботи дизеля в циліндрі виникають високі тиск і температура. Прокладка заповнює мікронерівності між притискними площинами циліндра та головки, завдяки чому продукти згоряння не виходять через їхній стик. Пошкодження ущільнення порушує герметичність камери: двигун може гірше запускатися, втрачати компресію і потужність, працювати нерівномірно або залишати сліди прориву газів біля головки. За таких ознак перевіряють не лише прокладку, а й стан обох сполучених поверхонь.

Заміна потрібна в разі прогару, розриву, деформації чи вираженого обтиснення старої деталі, а також після розбирання з’єднання під час ремонту головки, клапанного механізму або циліндро-поршневої групи. Повторне встановлення вже обтиснутої прокладки не відновлює початкового прилягання. Нова деталь дає змогу зібрати з’єднання без пошкодженого ущільнення, однак результат ремонту також залежить від стану головки, циліндра, кріплення та дотримання порядку складання.

Що перевірити перед установленням

• Модель двигуна: прокладка розрахована на дизельний двигун серії 178F потужністю 6 к.с.
• Геометрію: внутрішній отвір, зовнішній діаметр і всі вирізи мають відповідати конфігурації посадкового місця та старої деталі.
• Товщину: обирайте варіант тієї самої товщини, яка передбачена для конкретної модифікації двигуна; довільно змінювати цей параметр не можна.
• Стан площин: на поверхнях головки й циліндра не повинно залишатися фрагментів старої прокладки, нагару, глибоких подряпин або помітної деформації.
• Причину несправності: перед складанням усуньте перегрівання, послаблення кріплення чи порушення площинності, якщо саме вони пошкодили попереднє ущільнення.

Рекомендації щодо монтажу

Роботи виконують на зупиненому та повністю охололому двигуні. Після зняття головки посадкові поверхні обережно очищають, не пошкоджуючи їх інструментом, а потім перевіряють рівність прилягання. Прокладку встановлюють без перекосу, суміщаючи її контур і вирізи з посадковим місцем. Головку затягують рівномірно, у послідовності та з моментом, зазначеними виробником конкретного двигуна. Неправильна орієнтація, забруднення площин або нерівномірне затягування здатні знову порушити герметичність.

Після складання двигун спочатку перевіряють у спокійному режимі: стик має залишатися чистим, без слідів прориву газів, а мотор — упевнено запускатися та рівно набирати оберти. Ця прокладка підходить для ремонту двигуна 178F лише за повного збігу виконання. Якщо стара деталь відрізняється контуром, вирізами або товщиною, необхідно підібрати варіант для фактичної модифікації силової установки.
