Поршневий комплект 178F STD Ø78,00 мм (6 к.с.) TD

Поршневий комплект 178F STD Ø78,00 мм

Комплект призначений для відновлення циліндро-поршневої групи одноциліндрового чотиритактного дизельного двигуна 178F із повітряним охолодженням. Діаметр поршня становить 78,00 мм, а позначення STD вказує на номінальний розмір. Такий варіант обирають для циліндра стандартного діаметра, якщо результати вимірювання після розбирання двигуна дають змогу встановити поршень без переходу на збільшений ремонтний розмір.

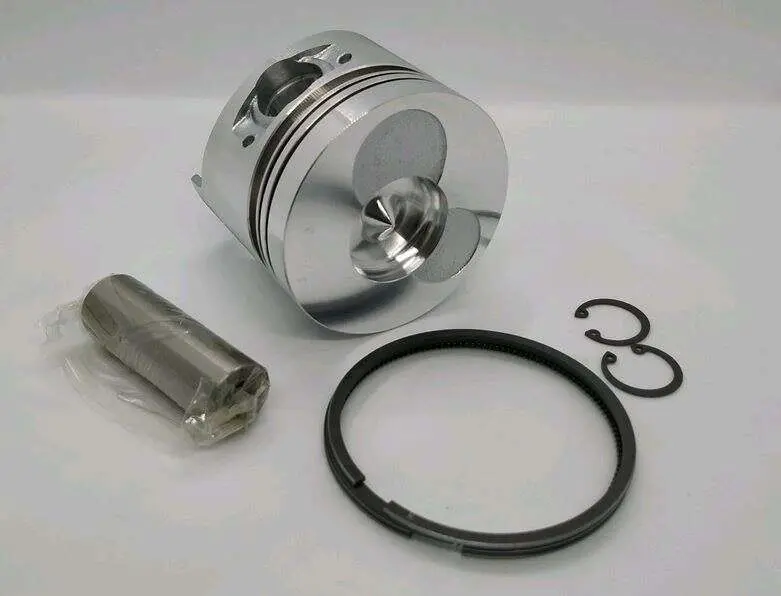

Поршень сприймає тиск газів у циліндрі та через поршневий палець передає зусилля шатуну. Кільця ущільнюють простір між поршнем і стінкою циліндра, беруть участь у збереженні компресії та контролі мастила. Поршневий палець з’єднує поршень із шатуном, а два стопорні кільця утримують палець від осьового зміщення. До комплекту входять поршень із камерою в днищі, набір поршневих кілець, палець і стопорні кільця, тому основні спряжені деталі можна замінити одночасно.

Коли потрібна заміна

Підставою для ремонту можуть бути задири на спідниці, пошкодження днища, зношення канавок під кільця, підвищена витрата мастила, зниження компресії, утруднений запуск або сторонній стукіт. Ці ознаки самі по собі не визначають потрібний розмір поршня: перед замовленням двигун розбирають, очищають циліндр і виконують вимірювання. Необхідно оцінити діаметр, овальність і конусність циліндра, а також стан шатуна та посадки пальця. Якщо циліндр зношений понад допустиме значення або вже розточений, номінальний поршень STD може не забезпечити потрібне спряження.

Що перевірити під час підбору

• Модель двигуна: комплект розрахований на дизельний двигун сімейства 178F; позначення техніки не замінює перевірку маркування самого двигуна.
• Розмір циліндра: номінальний діаметр поршня — 78,00 мм. Його зіставляють із фактичними результатами вимірювання циліндра, а не лише зі старим позначенням запчастини.
• Розмірна група: STD призначений для стандартного циліндра та відрізняється від варіантів збільшеного ремонтного розміру.
• Форма днища: поршень має профільовану камеру. Перед установленням порівнюють її форму й розташування з демонтованим поршнем, оскільки в сімействі 178F трапляються конструктивні виконання з різною геометрією камери.
• Спряжені розміри: слід звірити загальну висоту поршня, положення пальця, діаметр пальця, кількість і розташування канавок під кільця. Збігу лише діаметра 78 мм недостатньо для точного підбору.

Рекомендації зі встановлення

Монтаж виконують після дефектування циліндра та перевірки зазорів за ремонтною документацією конкретного двигуна. Циліндр, канавки й посадкові місця очищають від нагару та абразивних частинок. Кільця встановлюють у призначені для них канавки з дотриманням їхнього призначення й орієнтації; замки розподіляють відповідно до схеми складання двигуна. До остаточного складання перевіряють вільний рух кілець у канавках і зазор їхніх замків у циліндрі.

Палець має з’єднуватися з поршнем і шатуном без перекосу. Стопорні кільця повністю заводять у посадкові канавки, після чого окремо перевіряють їх фіксацію. Поршень орієнтують відносно двигуна за конструкцією попередньої деталі та вимогами керівництва 178F. Установлення з неправильним напрямком, невідповідним зазором або помилково розміщеними кільцями може спричинити втрату компресії, витрату мастила та пошкодження циліндра.

Цей комплект підходить для ремонту двигуна 178F потужнісного класу 6 к.с., коли підтверджені номінальний діаметр 78,00 мм і відповідність інших спряжених параметрів. Точний підбір за результатами вимірювань допомагає уникнути повторного розбирання та дає змогу скласти циліндро-поршневу групу з передбаченими виробником посадками.
