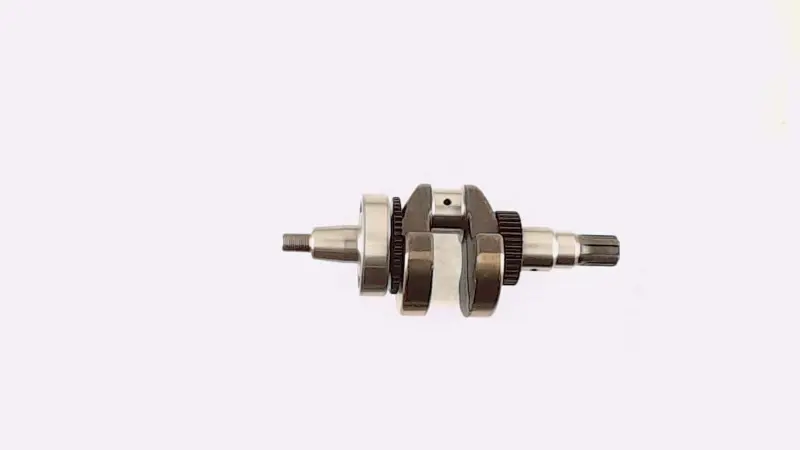

Колінвал у зборі TD для дизельного двигуна 178F, шліци Ø25 мм

Колінвал у зборі для двигуна 178F

Колінвал TD призначений для ремонту дизельного двигуна 178F потужністю 6 к. с., який застосовується на мотоблоках та іншій малій сільськогосподарській техніці. Деталь працює у складі кривошипно-шатунного механізму: сприймає зусилля від шатуна, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент до привода. Від стану колінвала залежать плавність обертання, правильна взаємодія сполучених деталей і стабільне передавання навантаження під час роботи двигуна.

Це виконання розраховане на шліцьове з'єднання номінальним діаметром 25 мм. Шліцьова вихідна частина з'єднується з відповідною деталлю привода, тому під час добору важливі не лише модель двигуна та діаметр, а й тип закінчення вала. У двигунах сімейства 178F можуть використовуватися колінвали з іншим варіантом виходу, зокрема під шпонку. Такі виконання не варто вважати взаємозамінними без перевірки всієї посадкової геометрії та сполученої деталі.

Конфігурація та призначення

Колінвал представлений не як голий вал: його конструкція включає шестерні та встановлений підшипник. Така конфігурація призначена для ремонту із заміною зібраної деталі відповідного виконання. Шестерні забезпечують механічний зв'язок із суміжними механізмами двигуна, а підшипник слугує опорою для вала, що обертається. Перед монтажем необхідно переконатися, що розташування шестерень, їхній профіль і посадка відповідають демонтованому колінвалу та будові конкретного двигуна.

• Модель двигуна: дизельний 178F потужністю 6 к. с.
• Тип деталі: колінчастий вал у конфігурації із шестернями та підшипником.
• Виконання виходу: під шліцьове з'єднання.
• Номінальний діаметр шліцьового виходу: 25 мм.
• Призначення: перетворення руху поршня на обертання та передавання моменту до сполученого привода.

Що перевірити під час вибору

Основний критерій сумісності — позначення двигуна 178F. Додатково порівняйте стару й нову деталі за типом вихідної частини, номінальним діаметром шліців, загальною формою, положенням шийок, шестерень і підшипника. Потрібно перевірити профіль та кількість шліців у відповідному з'єднанні, адже однаковий зовнішній діаметр сам по собі не підтверджує повної сумісності. Також порівнюють посадки маховика, шатуна, опорних деталей та елементи фіксації. Така перевірка особливо важлива, якщо двигун раніше ремонтували або на техніці встановлено мотор іншої модифікації.

Заміна та встановлення

Причиною для перевірки колінвала можуть бути стукіт, помітна вібрація, биття, зношення шийок, пошкодження шліців або зубців шестерень. Ці ознаки потребують діагностики всього кривошипно-шатунного механізму, оскільки подібні прояви можливі через зношення шатуна, опор, підшипників та інших сполучених деталей. Монтаж колінвала передбачає розбирання двигуна й точне виставлення пов'язаних механізмів, тому його виконують із дотриманням ремонтної документації для 178F.

До складання очищають картер і посадкові місця, оцінюють стан шатуна, вкладишів або втулок, сальників, підшипникових посадок та сполучених шестерень. Деталь не можна встановлювати в пошкоджені чи забруднені посадки. Після складання перевіряють вільне обертання без заклинювання, правильність зачеплення шестерень і відсутність ненормального осьового або радіального переміщення. Моменти затягування, допустимі проміжки та порядок суміщення міток визначають за технічними даними конкретної версії двигуна, а перед запуском забезпечують передбачені виробником змащення й рівень мастила.

Ця модель підходить для ремонту двигуна 178F, коли потрібен саме колінвал із шестернями, підшипником і шліцьовим виходом Ø25 мм. Ретельне порівняння з демонтованою деталлю до початку складання допомагає виключити помилку між шліцьовим і шпонковим виконанням та підібрати колінвал під фактичну конфігурацію мотоблока.
