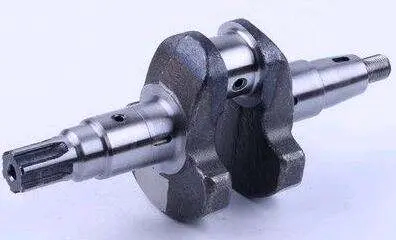

Колінвал TD для дизельного двигуна 178F, під шліци Ø25 мм, голий

Колінвал TD для двигуна 178F під шліци Ø25 мм

Голий колінвал призначений для ремонту одноциліндрового дизельного двигуна 178F потужністю 6 к.с. Деталь установлюється у кривошипно-шатунний механізм, приймає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання. Через вихідну частину вала крутний момент передається на привід установленого обладнання. Таке виконання застосовують під час капітального ремонту двигуна, коли зношений або пошкоджений колінчастий вал потрібно замінити зі збереженням придатних суміжних деталей.

Конструкція та призначення

Модель має шліцьову вихідну частину номінальним діаметром 25 мм. Шліцьове з’єднання передає обертання та має відповідати парній деталі привода не лише за діаметром, а й за профілем і кількістю шліців. Виконання «голий» означає, що це окремий колінчастий вал без установленого шатуна, підшипників і приводних шестерень. Така конфігурація підходить для ремонту з розбиранням двигуна та подальшим установленням необхідних компонентів кривошипно-шатунного механізму.

Колінвал взаємодіє із шатуном, підшипниками, сальниками, шестернями та деталями картера. Стан посадкових поверхонь і точність монтажу впливають на вільне обертання вала, передавання крутного моменту та відсутність стороннього стуку. Під час підбору недостатньо орієнтуватися лише на позначення 178F: двигуни й обладнання можуть мати різні варіанти вихідної частини. Для цієї позиції визначальними ознаками є дизельний двигун 178F, голе виконання та шліцьовий вихід Ø25 мм.

Що перевірити перед вибором

• Модель двигуна: деталь розрахована на дизельний двигун 178F потужністю 6 к.с.
• Тип виходу: потрібний варіант під шліцьове з’єднання, а не вал під шпонку, конус чи інше кріплення.
• Номінальний діаметр: діаметр шліцьової вихідної частини має становити 25 мм.
• Виконання: позиція є голим колінвалом; шатун, підшипники та шестерні добирають і встановлюють окремо.
• Суміжні розміри: перед складанням потрібно зіставити довжину та форму кінців, різьбову ділянку, посадкові шийки, розташування шестерень та інші монтажні параметри зі знятою деталлю.

Позначення двигуна задає базовий напрям вибору, проте тип і розмір вихідної ділянки мають особливе значення. Колінвал 178F зі шліцами Ø25 мм не слід автоматично замінювати зовні подібною версією з іншим способом з’єднання. Якщо старий вал сильно зношений і точне вимірювання ускладнене, параметри перевіряють за парною деталлю привода та технічними даними конкретного двигуна.

Установлення під час ремонту двигуна

Монтаж потребує розбирання картера й контролю деталей, які взаємодіють із колінвалом. До складання перевіряють шатун і його посадку, підшипники, сальники, шестерні та поверхні картера. Повторне використання пошкоджених суміжних компонентів може спричинити люфт, ускладнене обертання або прискорене зношування нового вала. Посадкові місця очищають, а зазори та послідовність складання витримують відповідно до ремонтних даних двигуна 178F.

Після встановлення вал повинен обертатися без заклинювання та ненормального осьового чи радіального люфту. До остаточного складання також контролюють правильність положення шестерень і вільний хід кривошипно-шатунного механізму. Роботу доцільно доручити майстру з вимірювальним інструментом: точна оцінка шийок, посадок і зазорів зменшує ризик повторного розбирання двигуна.

Коли потрібна заміна

Підставою для перевірки колінвала є стукіт із картера, помітна вібрація, пошкодження шліців, зношення шийок, люфт або биття. Причину несправності визначають після розбирання, адже подібні прояви можуть виникати й через дефекти шатуна, підшипників або інших деталей двигуна. Цей колінвал обирають для відновлення дизельного 178F, якщо підтверджені шліцьовий вихід діаметром 25 мм і відповідність решти посадкових параметрів.
