Поршень TD для двигуна мотоблока 188F 13 к.с., STD Ø88,00 мм

Поршень TD для двигуна 188F номінального розміру

Поршень STD Ø88,00 мм призначений для ремонту бензинового двигуна 188F потужністю 13 к.с., що застосовується на мотоблоках. Деталь рухається всередині циліндра, сприймає тиск газів і через поршневий палець передає зусилля шатуну. Разом із кільцями вона бере участь у створенні компресії, відведенні тепла до стінок циліндра та регулюванні кількості мастила на його поверхні.

Позначення STD вказує на номінальний, тобто стандартний розмір. Такий поршень підбирають для циліндра діаметром 88,00 мм, якщо після дефектування його стан дозволяє зберегти штатний розмір. Це принципово відрізняє деталь від ремонтних виконань збільшеного діаметра. Самого збігу моделі двигуна недостатньо: перед замовленням потрібно визначити фактичний діаметр циліндра та перевірити, чи не розточували його під час попереднього ремонту.

Склад і призначення деталей

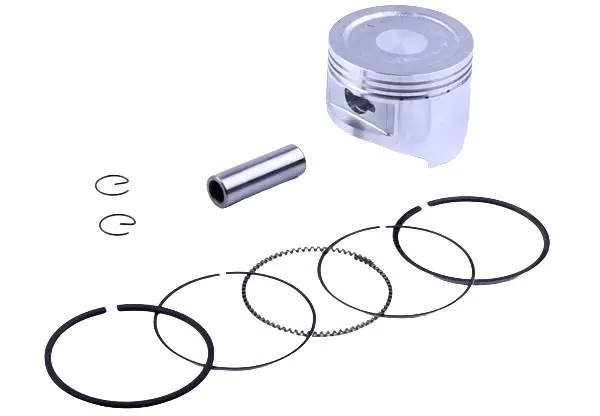

До набору входять поршень, комплект поршневих кілець, поршневий палець і два стопорні кільця пальця. Такий склад дає змогу одночасно замінити взаємопов’язані деталі поршневої групи. Кільця встановлюються в канавки поршня: компресійні кільця обмежують прорив газів із камери згоряння, а мастилознімна частина регулює мастильну плівку на стінці циліндра. Палець з’єднує поршень із верхньою головкою шатуна, а стопорні кільця утримують його від осьового переміщення.

• Модель двигуна: 188F.
• Заявлена потужність двигуна: 13 к.с.
• Розмір: STD, Ø88,00 мм.
• Призначення: поршнева група бензинового двигуна мотоблока.
• Склад: поршень, кільця, палець і два стопорні кільця.

Коли потрібна заміна

Підставою для розбирання та перевірки поршневої групи стають зниження компресії, ускладнений запуск, втрата тяги, підвищена витрата мастила, димність, сторонній стукіт, задирки на спідниці або пошкодження канавок кілець. Ці ознаки можуть бути пов’язані не лише з поршнем, тому рішення про заміну приймають після огляду та вимірювання циліндра, кілець, пальця і спряжених поверхонь. Установлення нового поршня в сильно зношений, овальний або пошкоджений циліндр не усуває причину несправності.

Як правильно підібрати розмір

Спочатку звіряють позначення двигуна 188F і його виконання, а потім вимірюють циліндр у кількох поясах та напрямках. Номінальний поршень Ø88,00 мм підходить лише тоді, коли отримані розміри й монтажний проміжок відповідають сервісним вимогам конкретного двигуна. Якщо циліндр уже оброблений під збільшений розмір або його зношення перевищує допустиме значення, потрібен відповідний ремонтний поршень, а не STD.

Додатково слід зіставити форму днища, розташування та ширину канавок, висоту поршня, параметри пальця і конструкцію демонтованої деталі. Модельне позначення 188F використовують різні виробники малих двигунів, тому контроль геометрії перед складанням допомагає уникнути помилки навіть за однакового діаметра.

Рекомендації зі встановлення

Монтаж виконують на чистих спряжених поверхнях після дефектування циліндра та шатуна. До складання перевіряють бічні й замкові проміжки кілець за сервісними даними двигуна, правильність розташування кілець у канавках і вільний рух пальця. Кільця встановлюють з урахуванням їхнього призначення та орієнтації, а замки розводять відповідно до посібника з ремонту. Стопорні кільця мають повністю ввійти в посадкові канавки.

Під час введення поршня в циліндр кільця рівномірно стискають відповідною оправкою, не допускаючи перекосу й ударного навантаження. Напрямок установлення поршня визначають за конструкцією двигуна та позначеннями на самій деталі, якщо вони передбачені виробником. Після складання перевіряють вільний рух кривошипно-шатунного механізму. Поршень TD STD Ø88,00 мм підходить для відновлення двигуна 188F без переходу на збільшений ремонтний діаметр, коли результати вимірювань підтверджують можливість застосування номінального розміру.
