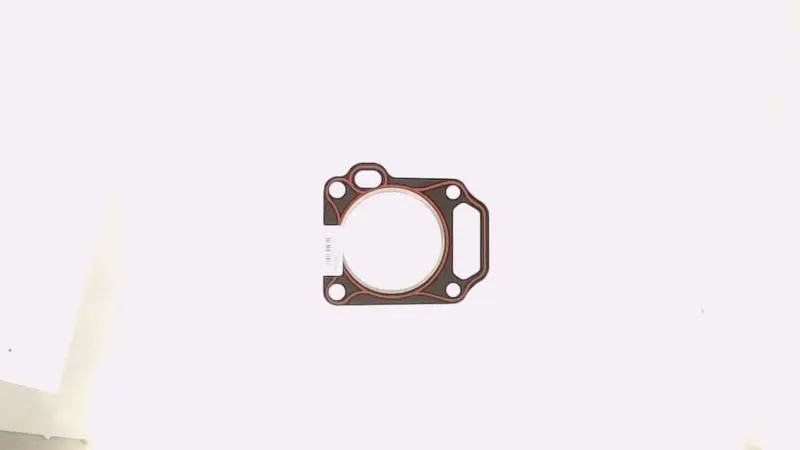

Прокладка головки циліндра 177F (9 к.с.) TD

Прокладка головки циліндра для двигуна 177F

Прокладка TD призначена для встановлення між циліндром і головкою одноциліндрового бензинового двигуна 177F потужністю 9 к.с. Вона ущільнює площину з’єднання навколо камери згоряння та допомагає утримувати тиск газів протягом робочого циклу. Деталь підходить для ремонту мотоблоків та іншої техніки, оснащеної двигуном відповідної моделі.

Центральний отвір прокладки розташовується за контуром циліндра, а додаткові отвори суміщаються з кріпильними й конструктивними точками двигуна. Така геометрія дає змогу встановити головку без перекриття передбачених каналів і посадкових місць. Щільне прилягання по всьому контуру особливо важливе під час тактів стиснення та згоряння: пошкодження ущільнення може спричинити прорив газів через стик, зниження компресії, ускладнений запуск і втрату потужності.

Коли потрібна заміна

Прокладку перевіряють під час зняття головки циліндра, ремонту поршневої групи, усунення витоку через стик або діагностики недостатньої компресії. Підставою для розбирання також можуть бути сліди прориву газів і нагару біля лінії з’єднання циліндра з головкою. Прогоріла, надірвана, зім’ята або нерівномірно обтиснута деталь уже не забезпечує належного ущільнення. Встановлення нової прокладки дає змогу відновити з’єднання за умови, що спряжені площини справні, а складання виконане відповідно до вимог виробника двигуна.

Що перевірити перед вибором

• Модель двигуна: виконання розраховане на бензиновий двигун 177F класу 9 к.с.; позначення потрібно звірити з даними конкретного мотора.
• Призначення деталі: це прокладка між циліндром і головкою, а не ущільнення клапанної кришки, карбюратора, впускного патрубка чи картера.
• Контур: порівняйте форму центрального отвору, зовнішній профіль і розташування всіх отворів зі знятою деталлю.
• Стан посадкових поверхонь: на них не повинно залишатися фрагментів попереднього ущільнення, глибоких пошкоджень або забруднень, що заважають рівномірному приляганню.

У двигунах схожої потужності трапляються прокладки з близьким зовнішнім виглядом, тому самого зазначення «9 к.с.» для вибору недостатньо. Основним критерієм є модель 177F, а додатковою перевіркою — повний збіг контуру та отворів. Позначення TD стосується виконання цієї товарної позиції; воно не замінює перевірку моделі двигуна.

Рекомендації зі встановлення

Перед складанням головку та циліндр очищають від залишків попередньої прокладки, після чого перевіряють чистоту й рівність спряжених площин. Нову деталь укладають без зміщення: центральний отвір і кожен додатковий отвір мають точно збігатися з відповідними точками двигуна. Головку затягують у послідовності та з моментом, зазначеними в сервісній документації конкретного мотора. Рівномірне затягування потрібне для правильного обтиснення прокладки по всьому контуру; довільне зусилля здатне порушити прилягання або деформувати деталі з’єднання.

Після складання двигун контролюють під час запуску та під навантаженням: біля стику не повинно бути слідів прориву газів, а робота має залишатися стабільною. Якщо нова прокладка не усуває втрату компресії, потрібно перевірити площини головки й циліндра, кріплення та інші деталі, що впливають на герметичність камери згоряння. Такий порядок допомагає усунути причину несправності, а не лише її зовнішні прояви.
