Поршневий комплект 177F 9 к. с., STD Ø77 мм, TD

Поршневий комплект для двигуна 177F стандартного розміру

Комплект призначений для ремонту циліндро-поршневої групи бензинового двигуна 177F потужністю 9 к. с. Розмір STD відповідає стандартному виконанню з номінальним діаметром 77 мм: такий варіант обирають для циліндра, який зберіг штатний розмір і не був розточений під ремонтний поршень. Деталь застосовується у двигунах, установлених на мотоблоках, культиваторах, генераторах та іншій техніці з мотором відповідної моделі.

Поршень сприймає тиск газів у циліндрі та через палець і шатун передає зусилля на колінчастий вал. Установлені в його канавках кільця ущільнюють простір між поршнем і стінкою циліндра, беруть участь у підтриманні компресії та контролюють мастило на поверхні циліндра. Стан цих деталей впливає на запуск двигуна, стабільність його роботи й витрату мастила. Комплектна заміна дає змогу одночасно оновити сполучені деталі, не добираючи кільця та палець окремо.

Склад і основні параметри

• Модель двигуна: 177F.
• Заявлена потужність двигуна: 9 к. с.
• Розмір: STD, номінальний діаметр 77 мм.
• Призначення: ремонт циліндро-поршневої групи бензинового двигуна.

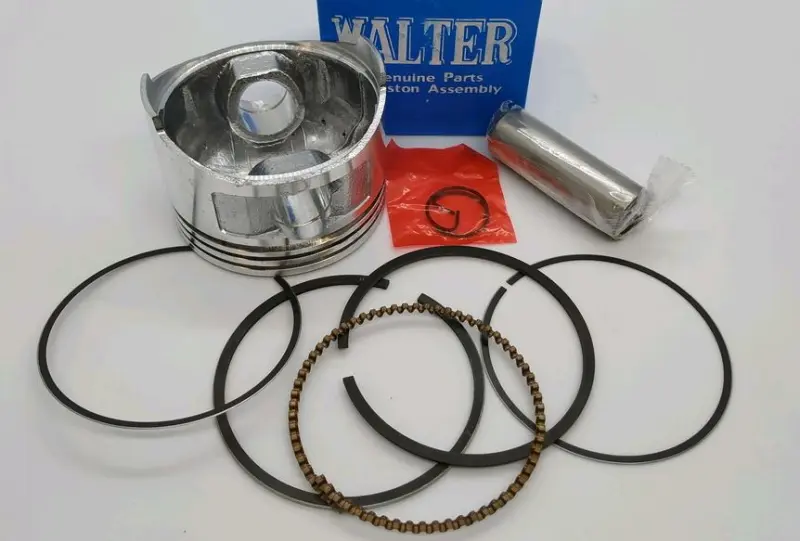

• Склад: поршень, комплект поршневих кілець, поршневий палець і стопорні кільця пальця.

Коли потрібна заміна

Підставою для розбирання та дефектування є зниження компресії, утруднений запуск, підвищена витрата мастила, димність, сторонній стукіт або виявлені під час ремонту задири, прогар днища та зношення канавок. Ці ознаки можуть бути пов’язані й з іншими деталями двигуна, тому остаточне рішення приймають після перевірки циліндра, поршня, кілець, пальця, шатуна та клапанного механізму. Установлення нового поршневого комплекту без оцінювання стану циліндра не усуває овальність, конусність або пошкодження його поверхні.

Як правильно підібрати

Перед замовленням потрібно підтвердити модель двигуна 177F і виміряти циліндр. Позначення STD має принципове значення: воно відрізняє стандартний варіант від ремонтних розмірів зі збільшенням діаметра, наприклад +0,25 або +0,50 мм. Якщо циліндр раніше розточували або він потребує механічної обробки, стандартний поршень може не забезпечити потрібний монтажний проміжок. Добору лише за потужністю техніки недостатньо — слід урахувати модель мотора, фактичний діаметр циліндра, стан його поверхні, розмір пальця та геометрію демонтованого поршня.

Номінальні 77 мм стосуються розмірного класу циліндра, а не замінюють контрольного вимірювання самого поршня. Для утворення передбаченого теплового проміжку зовнішній діаметр спідниці поршня менший за діаметр циліндра. Тому під час дефектування вимірюють обидві деталі в точках, установлених настановою для конкретного двигуна, після чого обчислюють фактичний проміжок.

Рекомендації зі встановлення

До складання перевіряють діаметр і зношення циліндра, проміжок між спідницею та циліндром, посадку пальця, стан малої головки шатуна, бічний проміжок кілець у канавках і проміжки в замках кілець. Кільця встановлюють у призначені для них канавки з урахуванням маркування та орієнтації; замки розташовують за схемою настанови двигуна, не суміщаючи їх на одній лінії. Палець, отвори під нього та поверхні тертя під час складання змащують моторною оливою. Стопорні кільця мають повністю ввійти у свої канавки.

Поршень вводять у циліндр обережно, стискаючи кільця відповідним пристроєм і не прикладаючи ударного навантаження до їхніх крайок. Напрям установлення поршня, моменти затягування кріплень і допустимі проміжки визначають за документацією конкретної модифікації 177F. Після ремонту двигун заправляють відповідною оливою, а перед запуском перевіряють правильність складання та вільне обертання механізму. Такий порядок допомагає використати комплект саме у придатному циліндрі й уникнути повторного розбирання через неправильний розмір або орієнтацію деталей.
