Колінвал 168F/170F 6,5–7 к.с. під шпонку Ø19 мм у зборі TD

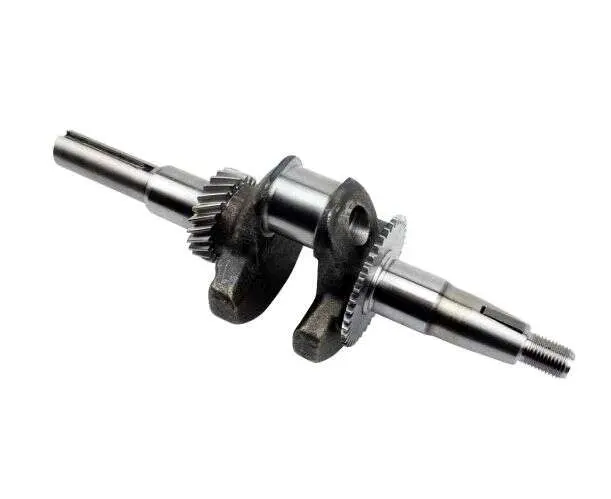

Колінвал у зборі для двигунів 168F/170F

Колінвал TD призначений для ремонту бензинових двигунів 168F і 170F потужністю 6,5–7 к.с., які встановлюють на мотоблоки та іншу техніку з двигуном відповідної конфігурації. Це виконання має вихідний вал діаметром 19 мм зі шпонковим пазом. Деталь постачається у зборі зі встановленими шестернями, тому під час підбору потрібно враховувати не лише позначення двигуна, а й будову демонтованого колінвала.

Призначення та робота у двигуні

Колінчастий вал приймає зусилля від шатуна та перетворює зворотно-поступальний рух поршня на обертання. Через вихідну частину крутний момент передається на привід обладнання, а встановлені на валу шестерні взаємодіють із суміжними механізмами двигуна. Від стану шийок, посадкових поверхонь, шпонкового паза та зубців залежить правильне взаємне положення деталей і стабільне обертання після складання.

Заміна колінвала потрібна в разі неприпустимого биття, значного зношення шийок, пошкодження різьбової ділянки, деформації або розбиття шпонкового паза, а також за наявності дефектів зубців установлених шестерень. Непрямими ознаками несправності можуть бути механічний стукіт, посилена вібрація та надмірний люфт. Остаточне рішення щодо заміни приймають після розбирання двигуна, очищення деталей і перевірки розмірів вимірювальним інструментом.

Що перевірити перед вибором

• Модель двигуна: виконання розраховане на сімейства 168F і 170F, проте всередині цих серій застосовують колінвали з різними вихідними кінцями.
• Діаметр виходу: потрібен варіант Ø19 мм під шпонку; виконання Ø20 мм, вал під конус або версія зі шліцами не є прямою заміною.
• Загальна геометрія: зіставте довжину деталі, виліт вихідного кінця, розташування ступенів, посадки під підшипники та сальники.
• З’єднання: перевірте форму й довжину шпонкової ділянки, різьбу на кінці вала та спосіб фіксації приводної деталі.
• Шестерні: порівняйте їх розташування, зовнішні розміри, ширину та кількість зубців із демонтованою деталлю.
• Сполучення із шатуном: діаметр і ширина шатунної шийки мають відповідати застосованому шатуну.

Позначення 168F або 170F саме по собі недостатнє для безпомилкового вибору. У цих двигунах трапляються виходи під шпонку різних діаметрів, а також конічні та інші виконання. Найнадійніше зіставляти старий колінвал за всіма посадковими ділянками й фактичними розмірами. Якщо вихідну деталь пошкоджено, вимірюють збережені поверхні та одночасно перевіряють конфігурацію картера, кришки, підшипників і приводного з’єднання.

Рекомендації зі встановлення

Монтаж пов’язаний із повним розбиранням нижньої частини двигуна. Перед складанням потрібно перевірити стан шатуна, підшипників, сальників, посадкових місць картера, шпонки та суміжних шестерень. Деталі з помітним зношенням можуть порушити посадку нового колінвала, тому їх оцінюють разом, а не окремо. Посадкові поверхні очищають від забруднень і залишків старого ущільнення, не пошкоджуючи місця встановлення підшипників та сальників.

Після встановлення перевіряють осьовий зазор відповідно до вимог конкретного двигуна, вільне обертання без заїдань, збіг шестерень і правильність фіксації вихідного з’єднання. До першого запуску колінвал прокручують вручну, щоб виключити контакт деталей і перекіс. Такий порядок допомагає виявити помилку складання до початку роботи двигуна під навантаженням.

Цей колінвал підходить для ремонту мотоблока з бензиновим двигуном 168F/170F, якщо штатна деталь виконана під шпонку та має вихід Ø19 мм, а решта посадкових розмірів і конфігурація шестерень збігаються. Точна перевірка старого вала перед замовленням особливо потрібна за невідомої модифікації двигуна або після попереднього ремонту.
