Пресостат компресора INTERTOOL PT-9093, 220 В, 1/4″

Пресостат для компресора INTERTOOL PT-9093

Модель призначена для автоматичного керування однофазним поршневим повітряним компресором із живленням 220 В. Пресостат контролює тиск у ресивері та керує запуском або зупинкою електродвигуна відповідно до заданих порогів. Завдяки цьому компресор вмикається в міру витрачання запасу стисненого повітря та припиняє нагнітання після досягнення встановленого рівня тиску.

INTERTOOL PT-9093 розрахований на підключення двигуна потужністю до 3000 Вт і роботу за тиску до 10 атм. Пневматичне приєднання має розмір 1/4″, конструкція передбачає один вихід. Такий варіант застосовують під час ремонту компресора з аналогічною схемою підключення, а також під час складання обладнання, параметри якого відповідають характеристикам блока автоматики.

Призначення та принцип роботи

Пресостат пов’язує тиск у ресивері з режимом роботи двигуна. Мембранно-пружинний механізм реагує на зміну тиску та перемикає живлення двигуна після досягнення заданих значень. Користувачеві не потрібно вручну запускати компресор після кожного зменшення запасу повітря: під час його витрати обладнання відновлює нагнітання, а після наповнення ресивера зупиняється.

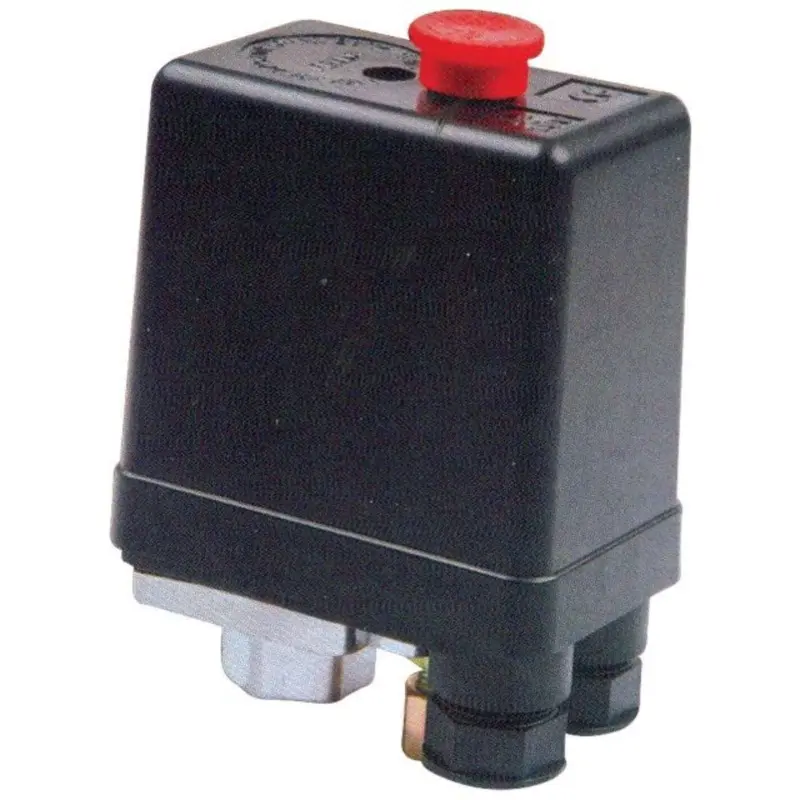

Корпус виготовлений із пластику та закриває внутрішній механізм і електричні контакти. На верхній частині розташована кнопка керування. Компонування орієнтоване на встановлення пресостата на редуктор компресора з подальшим підключенням до електродвигуна. Під час заміни потрібно зберегти правильну схему пневматичних та електричних з’єднань конкретного компресора.

Що перевірити під час вибору

• Напруга: пресостат розрахований на однофазну мережу 220 В.
• Потужність двигуна: підключене навантаження не повинно перевищувати 3000 Вт.
• Робочий тиск: допустиме значення для моделі — до 10 атм.
• Приєднання: потрібне посадкове з’єднання 1/4″.
• Конфігурація: модель має один вихід; розташування та призначення з’єднань повинні відповідати компресору, який ремонтується.
• Тип обладнання: виріб призначений для однофазних поршневих повітряних компресорів.

Самого збігу напруги недостатньо для правильного добору. Перед установленням зіставте потужність двигуна, граничний робочий тиск, розмір різьбового приєднання, кількість виходів і схему підключення. Якщо попередній блок відрізняється формою посадки або конфігурацією з’єднань, потрібно перевірити можливість монтажу без зміни штатного компонування компресора.

Практичний результат

• Автоматичне перемикання двигуна за тиском підтримує циклічну роботу компресора під час витрачання та поповнення запасу повітря.
• Розрахункова потужність до 3 кВт дає змогу застосовувати блок із поширеними однофазними поршневими компресорами відповідного класу.
• Один вихід 1/4″ спрощує добір для обладнання з такою самою конфігурацією пневматичного приєднання.

PT-9093 підходить для заміни несправного пресостата, якщо компресор перестав правильно запускатися або зупинятися за тиском і діагностика вказує саме на блок керування. До монтажу варто окремо перевірити стан проводки, герметичність пневматичних з’єднань і справність інших компонентів: подібні ознаки можуть бути пов’язані не лише з пресостатом.

Установлення виконують з урахуванням штатної схеми конкретного компресора. Після монтажу перевіряють герметичність з’єднання, правильність підключення двигуна та фактичне ввімкнення й вимкнення обладнання за тиском. Точна відповідність усіх перелічених параметрів допомагає відновити автоматичний режим без вибору невідповідного за навантаженням або приєднанням блока.
