ЦПГ Yamaha JOG 2JA 50, Ø40 мм, палець 10 мм, старого зразка

ЦПГ Yamaha JOG 2JA 50 старого зразка

Циліндро-поршнева група призначена для ремонту 50-кубового двотактного двигуна Yamaha JOG 2JA з повітряним охолодженням. Основні параметри добору — діаметр циліндра 40 мм, поршневий палець діаметром 10 мм і конструкція старого зразка. Ці ознаки потрібно перевіряти разом: однаковий робочий об’єм або згадка Yamaha JOG ще не означає, що деталь підійде до конкретної модифікації двигуна.

ЦПГ утворює камеру, у якій поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через палець та шатун на колінчастий вал. Стан сполучених поверхонь, поршневих кілець і канавок поршня безпосередньо пов’язаний із компресією, запуском двигуна та його поведінкою під навантаженням. Заміна групи актуальна в разі зношення циліндра й поршня, появи задирів, пошкодження кілець або канавок, прогару днища поршня та помітного зниження компресії.

Конструкція та призначення деталей

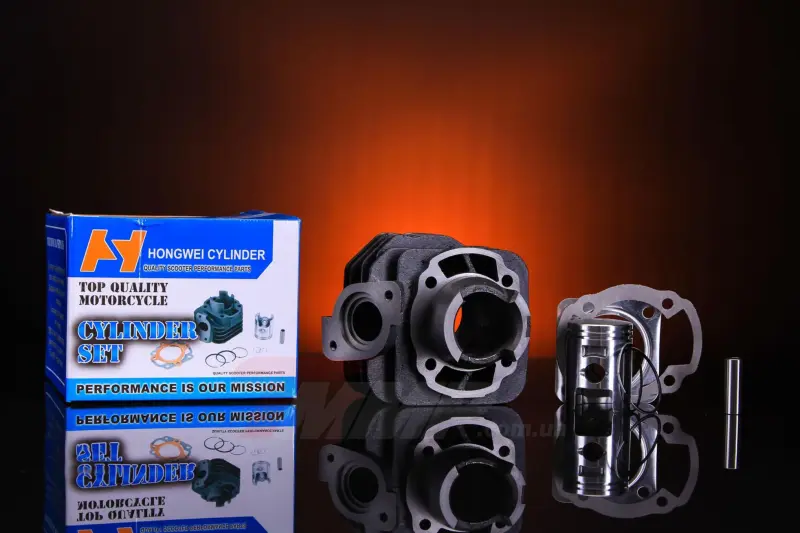

До набору входять циліндр із зовнішніми ребрами повітряного охолодження, поршень, поршневі кільця, палець діаметром 10 мм, стопорні кільця та прокладки. Такий склад дає змогу замінити взаємопов’язані деталі циліндро-поршневої пари під час одного ремонту. Ребра збільшують площу зовнішньої поверхні циліндра та сприяють відведенню тепла потоком повітря під час роботи двигуна. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із верхньою головкою шатуна.

Що перевірити перед замовленням

• Модифікацію двигуна: комплект розрахований на Yamaha JOG 2JA 50 старого зразка; позначення моделі скутера потрібно зіставляти саме зі встановленим мотором.
• Діаметр циліндра та поршня: номінальний розмір комплекту становить 40 мм. Його не можна добирати лише за зовнішньою подібністю корпусу.
• Діаметр поршневого пальця: потрібен варіант 10 мм. Палець іншого діаметра не відповідає посадці поршня та шатуна.
• Виконання циліндра: варто порівняти розташування кріпильних отворів, впускних і випускних вікон, форму фланців та загальну конфігурацію зі знятою деталлю.
• Тип охолодження: циліндр виготовлений для двотактного двигуна з повітряним охолодженням, тому версії іншої конструкції не слід вважати взаємозамінними.

Рекомендації зі встановлення

Перед складанням необхідно очистити посадкову поверхню картера від залишків попередньої прокладки та забруднень, перевірити стан шатуна, голчастого підшипника верхньої головки й колінчастого вала. Нові деталі потрібно встановлювати без перекосів. Поршневі кільця розміщують з урахуванням замків у канавках поршня, а стопорні кільця пальця повністю заводять у передбачені канавки. Потрапляння стопорного кільця або абразивних частинок усередину картера може спричинити серйозне пошкодження двигуна.

Після монтажу перевіряють вільний рух поршня, відсутність заїдань, герметичність з’єднань і правильність під’єднання випускної системи. Під час складання потрібно дотримуватися напрямку встановлення поршня та моменту затягування кріплень, зазначених у технічній документації конкретного двигуна. Якщо циліндр демонтували після перегрівання або руйнування поршня, спочатку необхідно визначити причину несправності: порушення змащування, охолодження, налаштування паливної суміші чи потрапляння сторонніх частинок здатні пошкодити нову ЦПГ.

Комплект підходить для планового відновлення двигуна Yamaha JOG 2JA 50 за умови збігу виконання старого зразка, діаметра 40 мм і пальця 10 мм. Точне порівняння демонтованих деталей та конфігурації двигуна до початку ремонту допомагає уникнути несумісності й правильно скласти циліндро-поршневу групу.
