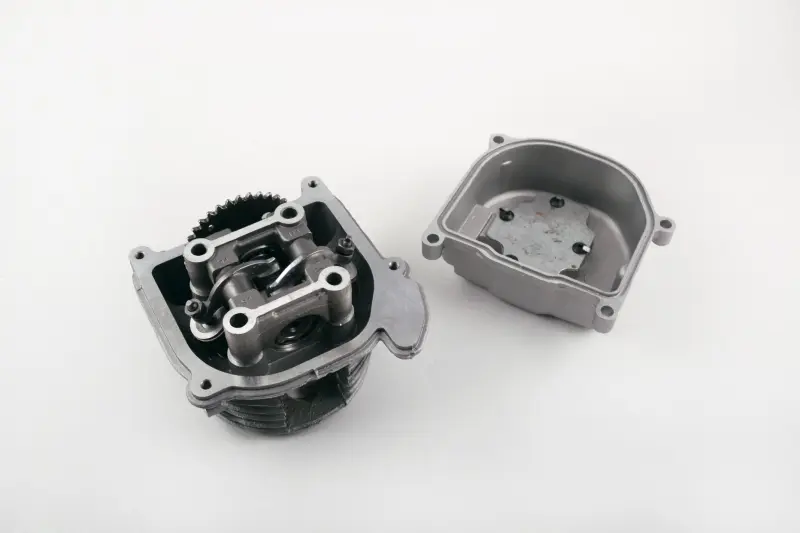

Головка циліндра 4T GY6 80 Ø47 у зборі з кришкою SUNY mod:В

Головка циліндра 4T GY6 80 Ø47 у зборі з кришкою SUNY mod:В

Призначена для ремонту чотиритактних двигунів сімейства GY6 80, які застосовуються на китайських скутерах. Головка закриває циліндр з боку камери згоряння, розміщує деталі газорозподільного механізму та забезпечує проходження впускного й випускного потоків через клапани. Виконання розраховане на поєднання з циліндром Ø47 мм. Постачання у зборі та наявність окремої верхньої кришки роблять цю позицію придатною для комплексної заміни пошкодженої головки без відновлення її корпусу.

Призначення та конструкція

Головка працює разом із циліндром, поршнем, клапанами та ланцюговим приводом розподільного вала. Від стану її привалювальної площини, камери згоряння, сідел і напрямних клапанів залежить герметичність верхньої частини двигуна. У конструкції цієї версії встановлено деталі клапанного привода та зірочку розподільного вала, а верхня кришка закриває механізм після складання. Ребриста зовнішня поверхня збільшує площу теплообміну з потоком охолоджувального повітря.

Заміну головки виконують у разі тріщин корпусу, деформації площини прилягання, пошкодження камери згоряння, зношення напрямних або сідел клапанів. Такі несправності можуть супроводжуватися зниженням компресії, ускладненим запуском, нестабільною роботою двигуна та порушенням герметичності в місці з’єднання з циліндром. Встановлення зібраної деталі дає змогу замінити проблемну верхню частину циліндро-поршневої групи єдиним комплектом зі збереженням штатної схеми чотиритактного двигуна GY6.

Що перевірити під час підбору

• Тип двигуна: чотиритактний GY6 80; заявлена сумісність із сімействами 139QMA/1P39QMA та 139QMB/1P39QMB.
• Розмір циліндра: виконання призначене для конфігурації Ø47 мм. Цей параметр потрібно зіставити зі встановленою циліндро-поршневою групою.
• Версія деталі: позначення mod:В має відповідати потрібному варіанту головки.
• Геометрія: перед замовленням порівняйте розташування кріпильних отворів, канал ланцюга ГРМ, форму впускного й випускного з’єднань, контур кришки та посадку на циліндр зі знятою деталлю.
• Склад позиції: головка пропонується у зборі з верхньою кришкою. Прокладки, кріплення та інші супутні деталі слід добирати за конфігурацією конкретного двигуна, якщо їх наявність окремо не погоджена.

Встановлення та введення в роботу

Монтаж потребує розбирання верхньої частини двигуна й точного встановлення фаз газорозподілу. До складання очищують сполучні поверхні циліндра та головки від залишків старої прокладки, перевіряють їхній стан і не допускають потрапляння забруднень усередину двигуна. Головку встановлюють зі справною прокладкою, а кріплення затягують у передбаченій послідовності та з моментом, визначеним для конкретної модифікації мотора.

Після приєднання ланцюгового привода потрібно сумістити установчі мітки, перевірити вільне обертання механізму вручну та відрегулювати теплові зазори клапанів відповідно до сервісних даних двигуна. Далі контролюють герметичність з’єднань і відсутність стороннього шуму. Роботи з фазами ГРМ і клапанним механізмом бажано доручити майстру, знайомому з моторами GY6: правильне складання визначає компресію, запуск і стабільність роботи скутера після ремонту.
