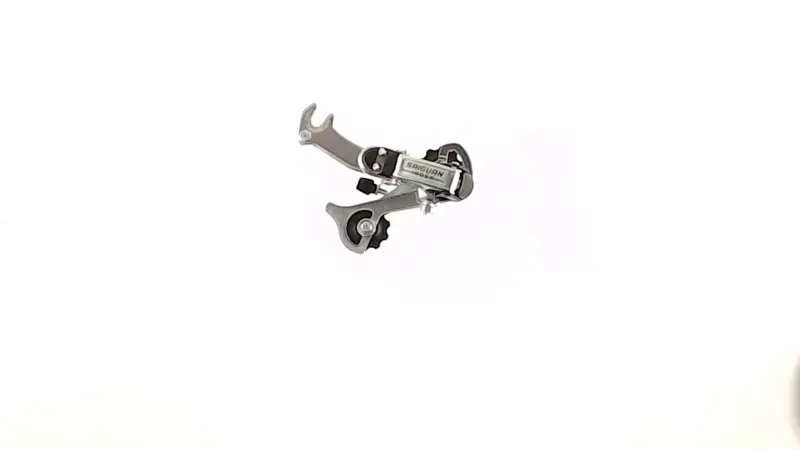

Задній перемикач Saiguan HG-22 на 6/7 швидкостей, кріплення-гачок

Задній перемикач Saiguan HG-22 із кріпленням-гачком

Saiguan HG-22 призначений для велосипедної трансмісії із шістьма або сімома задніми зірками. Перемикач переводить ланцюг між зірками тріскачки чи касети за командою манетки та водночас підтримує потрібний натяг ланцюга. Це доречний варіант для ремонту велосипеда, на якому задній перемикач закріплюється біля осі колеса за допомогою окремої пластини-гачка.

Конструкція складається з підпружиненого паралелограмного механізму, рамки та двох напрямних роликів. Верхній ролик супроводжує ланцюг під час переходу на вибрану зірку, а нижній бере участь у компенсації зміни довжини ланцюга на різних передачах. Пружина повертає рамку у вихідне положення після послаблення троса. Справна робота цих частин допомагає ланцюгу послідовно рухатися задніми зірками без мимовільного переходу на сусідню передачу.

Що врахувати під час добору

Основні критерії для цієї моделі — кількість зірок позаду та спосіб фіксації перемикача. HG-22 розрахований на поширені трансмісії із шістьма або сімома задніми позиціями. Рахувати потрібно саме зірки тріскачки чи касети, а не загальну кількість передач велосипеда, отриману множенням передніх і задніх зірок.

Кріплення-гачок розташовується біля правого дропаута рами та фіксується разом з віссю заднього колеса. Такий варіант відрізняється від перемикачів, що вкручуються безпосередньо у штатний півень рами. Перед вибором порівняйте форму та розташування кріпильної пластини зі старою деталлю, перевірте конструкцію правого дропаута і спосіб затягування задньої осі. Збігу лише за кількістю швидкостей недостатньо: положення перемикача відносно блока зірок також залежить від типу кріплення.

Варто перевірити сумісність із встановленою манеткою та стан інших деталей трансмісії. Розтягнутий або забруднений трос, пошкоджена оболонка, зношений ланцюг і деформовані зубці можуть спричиняти затримки та шум навіть після встановлення нового перемикача. Якщо старий механізм зазнав удару, додатково оглядають місце його фіксації: воно не повинно бути зігнутим або зміщеним відносно задніх зірок.

Встановлення та налаштування

Перемикач монтують із правого боку велосипеда, надійно розміщуючи гачок біля дропаута. Після фіксації заднього колеса перевіряють, щоб рамка з роликами перебувала в одній площині із зірками та вільно рухалася в усьому робочому діапазоні. Далі прокладають і закріплюють трос керування, не допускаючи перегинів оболонки та зайвого тертя.

Після монтажу потрібно налаштувати крайні положення та натяг троса. Обмежувачі виставляють так, щоб ролики не виводили ланцюг за межі найменшої та найбільшої задньої зірки. Натяг регулюють послідовною перевіркою кожної передачі: ланцюг має переходити на наступну зірку після команди манетки й не намагатися повернутися назад. Першу перевірку проводять під час плавного обертання педалей без значного навантаження, а потім уточнюють регулювання за фактичною роботою трансмісії.

Коли перемикач потребує заміни

Заміна доречна в разі зігнутої рамки, помітного люфту паралелограмного механізму, ослабленої поворотної пружини, пошкодження кріплення або значного зносу роликів. Характерні ознаки — неточне потрапляння на вибрану зірку, повторюваний шум, затримка повернення після перемикання та неможливість стабільно налаштувати весь діапазон. Перед заміною корисно виключити несправність троса, оболонки та манетки.

Saiguan HG-22 підходить для відновлення трансмісії на велосипедах із шістьма або сімома задніми зірками та осьовим кріпленням-гачком. Точне порівняння способу встановлення, кількості зірок і геометрії старого перемикача допомагає вибрати сумісну деталь та отримати коректну роботу після регулювання.
