Поршень Honda Lead 90 +0,75 Ø48,75 мм SEE

Поршень SEE для Honda Lead 90, ремонтний розмір +0,75

Поршень діаметром 48,75 мм призначений для ремонту циліндро-поршневої групи двотактного скутера Honda Lead 90. Позначення +0,75 вказує на третій ремонтний розмір відносно номінального діаметра 48,00 мм. Такий поршень добирають не для стандартного циліндра, а після розточування або для вже підготовленого циліндра відповідного розміру. Деталь бере участь у стисканні паливоповітряної суміші, сприймає тиск газів після займання та через поршневий палець передає зусилля на шатун.

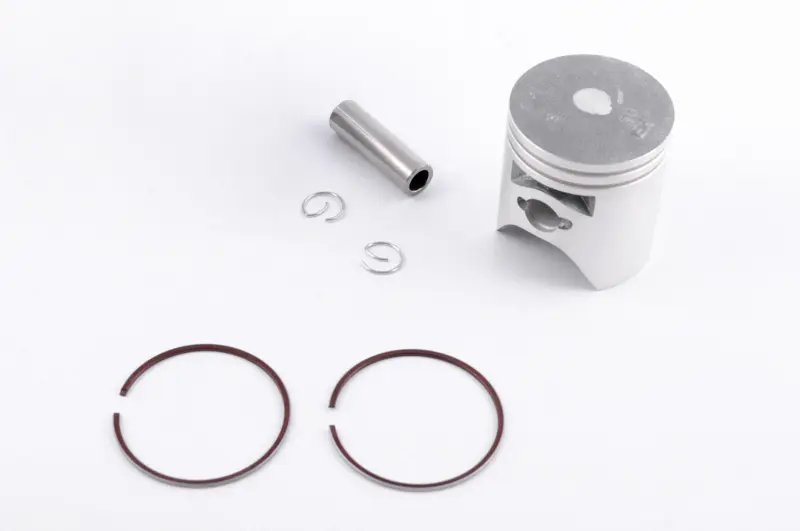

Комплект об’єднує деталі, потрібні для встановлення поршня: сам поршень, два поршневі кільця, палець діаметром 12 мм і два стопорні кільця пальця. Поршневі кільця розміщуються в канавках і ущільнюють проміжок між поршнем та стінкою циліндра. Палець з’єднує поршень із верхньою головкою шатуна, а стопорні кільця запобігають його осьовому зміщенню. Узгоджені за розміром деталі спрощують складання після розточування циліндра або ремонту верхньої частини двигуна.

Як правильно дібрати поршень

Розмір 48,75 мм має відповідати фактичному діаметру циліндра після обробки, а не лише моделі скутера. Перед замовленням циліндр вимірюють у кількох поясах і напрямках, перевіряють ступінь зношення, овальність та конусність. Після цього майстер визначає ремонтний розмір і потрібний монтажний проміжок за технічними вимогами двигуна. Якщо циліндр зберіг номінальний діаметр або розточений під інший розмір, цей поршень застосовувати не можна: надто малий проміжок може спричинити прихоплення, а завеликий — шум, прорив газів і зниження компресії.

• Модель застосування: Honda Lead 90; під час вибору потрібно додатково звірити модифікацію двигуна та конструкцію демонтованого поршня.
• Діаметр поршня: 48,75 мм, що відповідає ремонтному збільшенню +0,75 мм відносно номіналу 48,00 мм.
• Діаметр поршневого пальця: 12 мм; цей параметр має збігатися з посадкою в шатуні та попереднім пальцем.
• Склад: поршень, два поршневі кільця, поршневий палець і два стопорні кільця.
• Тип двигуна: двотактний двигун скутера об’ємом 90 см³.

Підготовка та встановлення

Перед складанням перевіряють стан циліндра, шатуна, голчастого підшипника верхньої головки, посадкових місць пальця і канавок під стопорні кільця. Новий поршень не усуне овальність, глибокі задири або неправильний розмір циліндра, тому механічну обробку та контроль проміжків виконують до монтажу. Кільця встановлюють обережно, не розводячи їх більше, ніж потрібно; положення та орієнтацію обирають відповідно до конструкції поршня і вимог конкретного двигуна. Замки кілець мають займати передбачені конструкцією місця та не зміщуватися під час введення поршня в циліндр.

Стопорні кільця пальця потрібно повністю посадити в канавки та переконатися в їх надійній фіксації. Під час монтажу отвір картера закривають чистою серветкою, щоб дрібна деталь не потрапила всередину двигуна. Поршень і циліндр складають із придатним для двотактного двигуна мастилом, дотримуючись напрямку встановлення поршня та вимог посібника з ремонту. Після складання перевіряють вільне переміщення механізму вручну без заїдань.

Заміна поршня доцільна в разі зношення спідниці та канавок, пошкодження днища, появи задирів, зниження компресії або ремонту циліндра розточуванням. Для надійного результату розмір поршня добирають разом із циліндром: спочатку проводять вимірювання й обробку, а потім контролюють фактичний проміжок. Поршень SEE Ø48,75 мм підходить саме для ремонтної конфігурації Honda Lead 90 із пальцем 12 мм і не замінює поршень стандартного діаметра.
