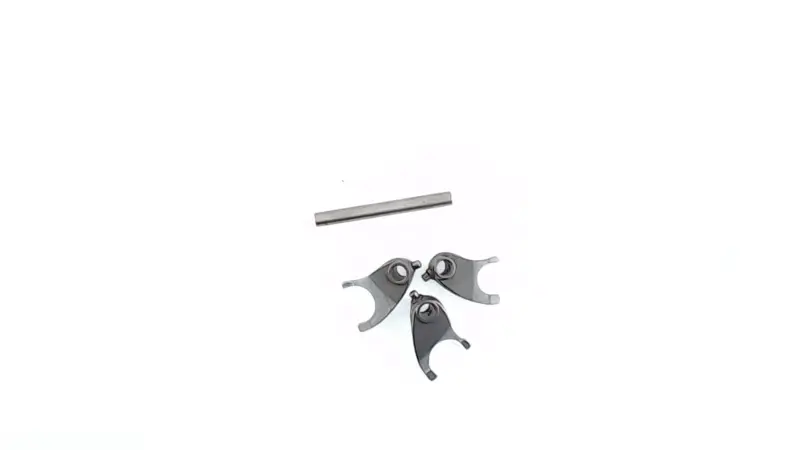

Комплект вилок перемикання передач EVO для 4T CB/CG125/250

Вилки перемикання передач EVO для двигунів CB/CG125/250

Комплект призначений для ремонту механізму перемикання передач у чотиритактних мотоциклетних двигунах сімейств CB і CG з позначенням 125/250. Вилки розташовані всередині коробки передач: вони взаємодіють із напрямними канавками копірного барабана та переміщують відповідні шестерні або муфти в потрібне положення. Від точності їхнього руху залежить повне ввімкнення обраної передачі та правильна послідовність перемикання.

Виконання у зборі зручне під час відновлення механізму, коли зношена або деформована не одна окрема вилка, а кілька сполучених деталей. Набір містить три вилки різної конфігурації та спільний напрямний стрижень. Відмінності форми пов’язані з розташуванням деталей у коробці передач, тому під час розбирання потрібно зафіксувати місця старих вилок і не міняти їх місцями під час монтажу.

Коли потрібна заміна

Стан вилок перевіряють у разі ускладненого вибору передач, неповного ввімкнення, самовільного вимикання передачі під навантаженням або виявлення пошкоджень під час ремонту коробки. Такі ознаки не завжди спричинені лише вилками: одночасно оглядають канавки копірного барабана, напрямну, пази шестерень, зачепи та інші деталі механізму перемикання. Зігнуту вилку не вирівнюють для подальшої експлуатації — її замінюють. На демонтованих деталях контролюють деформацію, тріщини, задири та помітне спрацювання лапок і пальців, що взаємодіють із барабаном.

Як перевірити сумісність

Позначення CB/CG125/250 охоплює кілька варіантів чотиритактних двигунів, тому самого об’єму мотоцикла недостатньо для точного вибору. Перед придбанням зіставте тип двигуна та конструкцію демонтованого механізму. Особливо важливі кількість вилок, їхнє взаємне розташування, форма лапок і керувальних пальців, посадка на напрямній, довжина стрижня та положення фіксувальних ділянок. Контури нових і старих деталей мають збігатися без спроб змінити їх під час установлення.

• Призначення: переміщення деталей коробки передач під час вибору потрібного ступеня.
• Тип двигуна: чотиритактні мотори сімейства CB/CG із позначенням 125/250.
• Виконання: набір вилок зі спільною напрямною.
• Кількість вилок: три деталі різної конфігурації.
• Серія: EVO.

Рекомендації щодо встановлення

Монтаж виконують у розібраній коробці передач із дотриманням схеми конкретного двигуна. Перед складанням очищають посадкові поверхні, напрямну та канавки барабана, після чого перевіряють відсутність заїдань. Кожна вилка повинна займати призначене їй положення, вільно рухатися напрямною та правильно входити лапками в паз відповідної шестерні, а керувальним пальцем — у свою канавку барабана.

Після встановлення механізм послідовно переводять через усі положення вручну. Шестерні та муфти мають переміщуватися до передбачених позицій без перекосу, заклинювання й контакту вилок зі сторонніми поверхнями. Одночасно перевіряють стан сполучених пазів: установлення нових вилок разом із сильно зношеними деталями коробки не усуває причину неправильного перемикання. Остаточне складання, змащення та затягування кріплень виконують відповідно до ремонтної документації потрібного двигуна.

Комплект підходить для планового відновлення коробки та ремонту після виявлення пошкоджених вилок. Точне порівняння конфігурації з демонтованим набором допомагає врахувати відмінності між модифікаціями CB і CG та встановити деталі без зміни їхньої геометрії.
