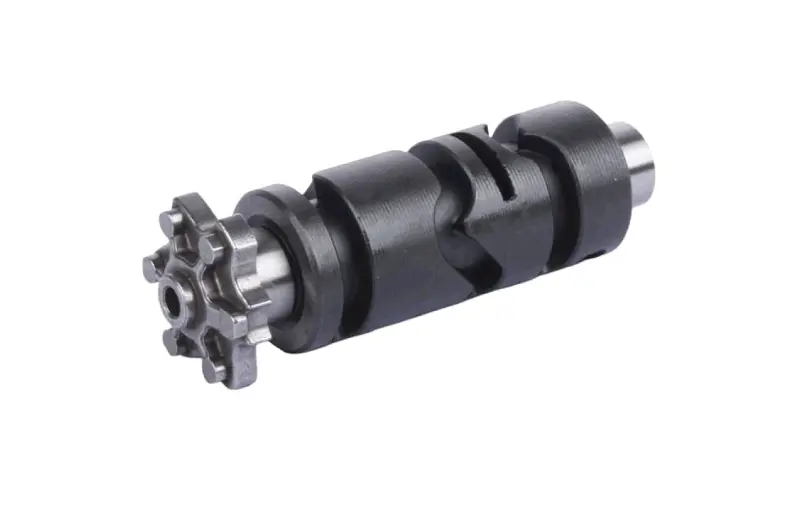

Копірний вал КПП CB300 (ZS174MN-5)

Копірний вал КПП CB300 (ZS174MN-5)

Деталь призначена для механізму перемикання передач двигуна CB300 з позначенням ZS174MN-5. У технічній термінології це копірний вал, або барабан перемикання: він задає послідовні положення вилок усередині коробки передач. Така ідентифікація має значення під час ремонту, адже напрямну вісь вилок, вал педалі перемикання та сам копірний барабан інколи називають подібними словами, хоча це різні деталі.

Призначення та робота в коробці передач

На циліндричній частині розташовані фігурні напрямні пази. Після впливу на важіль механізм селектора повертає барабан на заданий крок, а пальці вилок проходять його пазами. Профіль кожної доріжки перетворює поворот барабана на поздовжнє переміщення відповідної вилки. У результаті деталі вмикання на валах КПП займають положення, передбачене для наступної або попередньої передачі.

Торцева зірочка взаємодіє з механізмом повороту та фіксації положень. Разом із пазами вона бере участь в узгодженій роботі селектора, вилок і шестерень. Копірний вал не замінює вилки та не є первинним або вторинним валом із комплектом шестерень: його завдання — керувати переміщенням деталей перемикання. Це розмежування допомагає не сплутати позицію зі схожими запчастинами трансмісії CB300.

Як підібрати копірний вал

Головний критерій сумісності — точне позначення двигуна ZS174MN-5 і виконання CB300. Самої вказівки класу «300» недостатньо: у двигунів близького об’єму можуть відрізнятися форма пазів, торцева зірочка, посадкові поверхні та загальна довжина барабана. Перед замовленням зіставте зняту деталь за формою доріжок, розташуванням торцевих ділянок і контрольними розмірами.

• Тип деталі: копірний вал, або барабан перемикання передач.
• Застосування: коробка передач двигуна CB300 ZS174MN-5.
• Загальна довжина: 109 мм.
• Діаметр корпусу: 36 мм.
• Діаметри торцевої зірочки: 42/40 мм.
• Посадкові діаметри під підшипники: 20/21 мм.

Розміри потрібно звіряти разом, а не за одним значенням. Однакова довжина за іншої зірочки або іншого рисунка пазів не підтверджує взаємозамінність. Якщо двигун раніше розбирали чи в нього встановлювали деталі іншої модифікації, враховуйте також фактичну конфігурацію демонтованого барабана та суміжних частин.

Коли деталь потребує перевірки

Приводом для дефектування стають утруднене перемикання, неповне вмикання передачі, поява проміжних положень або повернення передачі під навантаженням. Ці ознаки не вказують лише на барабан: подібну поведінку спричиняють зношені пальці й лапки вилок, деталі фіксатора, привод селектора або елементи зачеплення шестерень. Тому під час розбирання оцінюють стан усього механізму.

На копірному валу перевіряють зношення та пошкодження профільних доріжок, стан торцевої зірочки й посадок, відсутність задирів і вільне обертання в опорах. Вилки оглядають на деформацію та зношення пальців, які входять у пази. Якщо замінити лише барабан, залишивши пошкоджену вилку або несправний фіксатор, чіткість перемикання може не відновитися, а нова деталь зазнаватиме неправильного навантаження.

Установлення та контроль після складання

Монтаж виконують при розібраній коробці передач за процедурою для двигуна ZS174MN-5. Перед остаточним складанням пальці вилок заводять у відповідні доріжки, перевіряють правильність положення вилок на напрямних і взаємодію торцевої зірочки із селектором та фіксатором. Мастильний матеріал, послідовність установлення й моменти затягування добирають за ремонтною документацією конкретного двигуна.

До закриття картера механізм вручну проводять через усі передбачені положення. Вилки мають рухатися без заклинювання, а кожне положення — фіксуватися послідовно. Така перевірка дає змогу вчасно виявити неправильне встановлення вилки, невідповідність модифікації або проблему в суміжній деталі. Копірний вал CB300 ZS174MN-5 призначений для цільового ремонту механізму перемикання, коли відповідність двигуна, геометрії та посадок підтверджено до складання.
