Комплект вилок перемикання передач 4T CB/CG125/250 AMG Premium

Комплект вилок перемикання передач 4T CB/CG125/250 AMG Premium

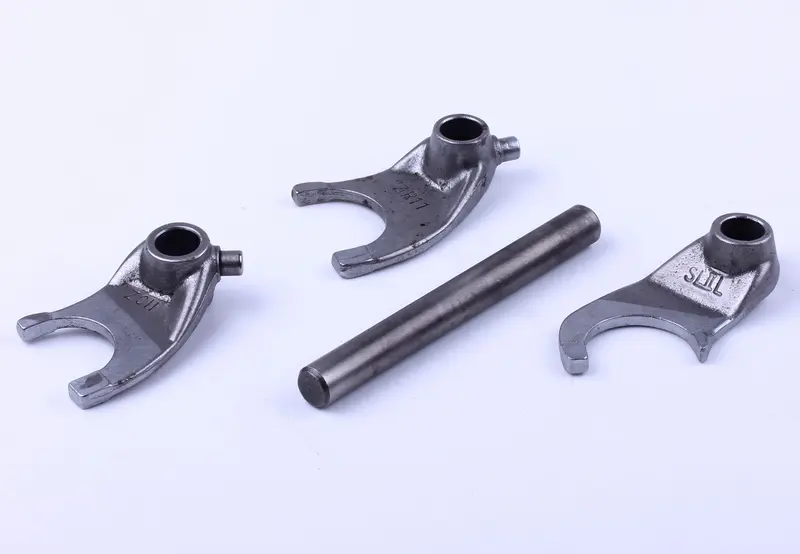

Комплект призначений для ремонту механічної коробки передач чотиритактних мотоциклів сімейства CB/CG з позначеннями 125 і 250. Вилки розташовані всередині картера двигуна та беруть участь у виборі потрібного ступеня: вони передають рух від копірного барабана до рухомих деталей коробки. Такий вузол обирають для відновлення механізму перемикання, коли старі вилки зношені, деформовані або мають пошкодження в місцях контакту із шестернями та барабаном.

Як працює вузол

У конструкції використовуються три вилки, встановлені на спільному напрямному стрижні. Напрямні пальці вилок входять у канавки копірного барабана, а роздвоєні частини працюють у відповідних проточках деталей коробки. Під час повороту барабана кожна вилка зміщується вздовж стрижня та переводить пов’язану з нею деталь у положення, потрібне для вмикання або вимикання певної передачі. Тому для належної роботи важливі не лише форма кожної вилки, а й вільне переміщення по напрямній, правильна орієнтація та точне входження пальців у свої доріжки.

Комплект належить саме до внутрішнього механізму КПП і не є зовнішньою лапкою, на яку натискає водій. Його застосовують під час розбирання двигуна та коробки, коли відкрито доступ до валів, шестерень і копірного барабана. Позначення CB/CG125/250 вказують на заявлене сімейство застосування, проте в межах цієї групи трапляються різні версії двигунів. Перед замовленням потрібно перевірити код двигуна та виконання коробки конкретного мотоцикла.

Коли розглядають заміну

Перевірка вилок потрібна, якщо передачі вмикаються з надмірним зусиллям, обраний ступінь фіксується невпевнено, механізм заїдає або коробка не проходить увесь діапазон перемикань. Такі ознаки не доводять несправність лише вилок: одночасно оглядають копірний барабан, напрямний стрижень, шестерні, зачіпні виступи, підшипники та деталі привода перемикання. Рішення про заміну приймають після розбирання й дефектування.

• На вилках перевіряють вигин, тріщини, задирки та нерівномірний знос контактних поверхонь.
• Напрямний стрижень контролюють на прямолінійність, вироблення та пошкодження, що перешкоджають плавному ходу.
• Канавки барабана оглядають на задирки й знос, адже вони задають траєкторію руху вилок.
• Шестерні та сполучені деталі перевіряють на пошкодження, здатні спричинити неповне вмикання передачі.

Що порівняти перед покупкою

Для добору недостатньо орієнтуватися лише на об’єм двигуна. Зіставте знятий механізм із новим за кількістю вилок, загальною схемою їх розташування, формою і шириною роздвоєних частин, діаметром посадкових отворів, довжиною напрямного стрижня та положенням бічних пальців. Окремо перевірте, яка вилка належить до первинного й вторинного вала, а також напрям установлення кожної деталі. Якщо старий вузол уже розібрано, варто зберегти порядок елементів та їхню орієнтацію до завершення складання.

• Сімейство двигуна: чотиритактні CB/CG.
• Заявлений діапазон позначень: 125/250.
• Тип деталі: внутрішні вилки перемикання КПП із напрямним стрижнем.
• Виконання товару: AMG Premium.
• Ключова перевірка: збіг геометрії зі знятим механізмом і схемою конкретного двигуна.

Установлення та контроль після складання
