Статор генератора 4T GY6 50 ST

Статор генератора 4T GY6 50 ST

Статор призначений для скутерної техніки з чотиритактним двигуном GY6 50. Це нерухома частина генератора, яка встановлюється поруч із ротором і бере участь у виробленні електричного сигналу, потрібного для роботи електричних кіл та заряджання. Деталь обирають для ремонту генераторної системи після діагностики та підтвердження несправності штатного статора.

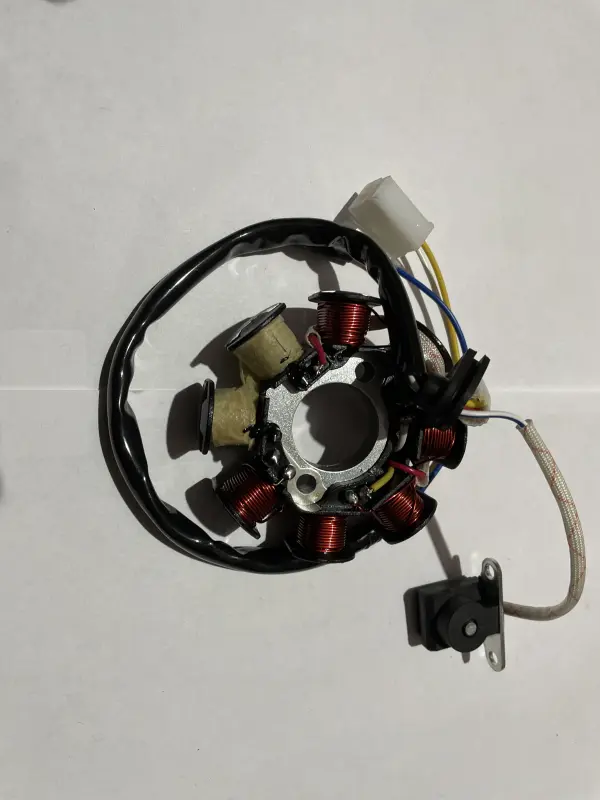

Вузол складається з монтажної пластини, обмоток, вивідної проводки, роз’єму та датчика. Він займає штатне місце в зоні генератора й підключається до проводки скутера. Зібрана конструкція дає змогу замінити статорний вузол повністю, проте перед замовленням важливо ретельно порівняти його виконання з демонтованою деталлю.

Пошкодження обмоток, ізоляції, проводів або контактів може супроводжуватися нестабільною роботою електрообладнання. У такому разі заміна статора допомагає відновити штатну роботу кіл генератора, якщо діагностика вказує саме на цей вузол. Водночас потрібно перевірити пов’язану проводку та з’єднання: пошкоджений джгут або окислені контакти можуть спричиняти подібні прояви й не дати усунути проблему навіть після встановлення нової деталі.

Як правильно підібрати статор

Позначення GY6 50 визначає сімейство двигунів, але не означає, що всі варіанти статорів взаємозамінні. В окремих виконаннях можуть відрізнятися розташування котушок і датчика, конфігурація монтажної пластини, кріплення, напрямок виходу проводів та тип роз’єму. Саме тому новий вузол необхідно послідовно зіставити зі знятим.

Порівняйте форму пластини й центрального отвору, кількість і розташування точок кріплення, розміщення обмоток та датчика. Після цього перевірте напрямок виходу джгута, довжину й укладання проводки в межах видимої конфігурації, корпус роз’єму, кількість контактів, порядок підключення та кольори проводів. Однакова кількість котушок або загальна зовнішня схожість ще не гарантують сумісності: мають одночасно збігатися кріплення, проводка й роз’єм.

Для зручного порівняння покладіть демонтований статор поруч із новим і звіряйте елементи один за одним. Якщо проводку старого вузла раніше ремонтували або замінювали роз’єм, враховуйте початкову електричну схему скутера та фактичне розташування контактів. Так можна правильно визначити потрібне виконання й не встановити деталь, яка належить до того самого сімейства двигунів, але має інше підключення чи кріплення.

Встановлення та перевірка

Перед монтажем очистьте й огляньте посадкове місце, перевірте стан джгута, роз’ємів і контактів. Переконайтеся, що в зоні встановлення немає пошкоджень, які можуть завадити правильному розміщенню вузла. Статор потрібно закріпити у штатному положенні, а провід вивести та прокласти передбаченим маршрутом без натягу й перетискання.

Особливо уважно огляньте ділянки поруч із деталями, що обертаються. Джгут не повинен торкатися їх, потрапляти під кріплення або притискатися до гострих крайок. Роз’єм підключають відповідно до штатної схеми та фактичного розташування контактів. Після складання перевірте надійність усіх з’єднань і роботу електричних кіл.

Цей статор підходить для планового ремонту скутера з двигуном GY6 50 за умови повного збігу конфігурації із замінюваним вузлом. Уважне звіряння перед купівлею та правильне укладання проводки під час монтажу допоможуть коректно встановити деталь і відновити роботу генераторної системи.
