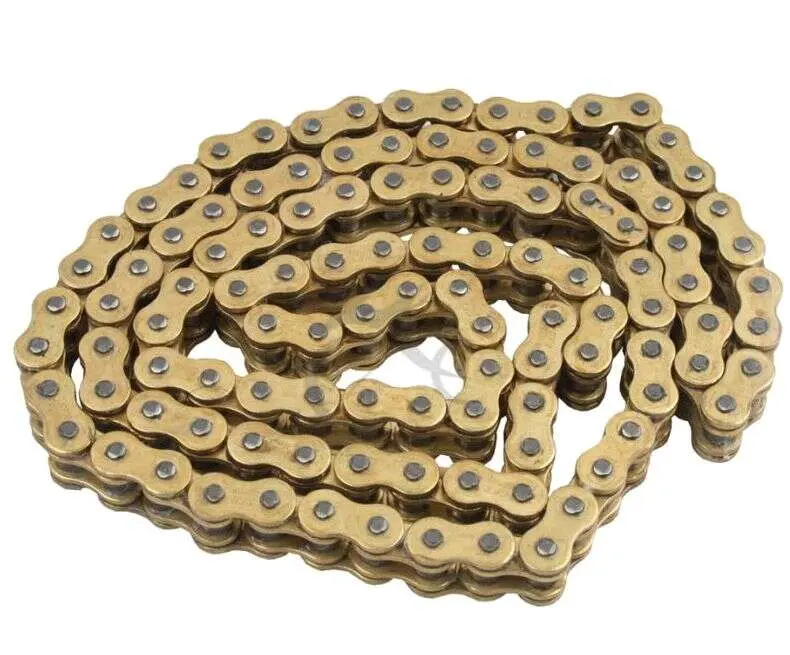

Ланцюг трансмісії 520-120H, 120 ланок, GOLD (SF) ST

Трансмісійний ланцюг 520-120H GOLD (SF) ST

Приводний роликовий ланцюг передає крутний момент із ведучої зірки на ведену та приводить у рух заднє колесо мотоцикла, пітбайка чи квадроцикла. Виконання 520-120H призначене для приводу із зірками типорозміру 520, а початкова довжина становить 120 ланок. Такий формат зручний для обслуговування техніки, якій потрібна саме ця кількість ланок, а також тоді, коли ланцюг дозволено вкоротити до значення, зазначеного виробником конкретної моделі.

Розмір 520 визначає геометрію зчеплення із зірками: стандартний крок між осями сусідніх пальців становить 15,875 мм, внутрішня ширина — 6,35 мм. Ланцюг має працювати лише з передньою та задньою зірками того самого типорозміру. Збігу кроку без збігу ширини недостатньо: ланцюги 520, 525 і 530 не є взаємозамінними, хоча відстань між пальцями в них однакова. Установлення ланцюга 520 замість іншого розміру можливе тільки як заздалегідь розрахована заміна всього комплекту приводу з обома відповідними зірками.

Що перевірити під час підбору

• Типорозмір: на техніці мають бути встановлені зірки під ланцюг 520.
• Кількість ланок: потрібну довжину визначають за настановою до техніки, справним старим ланцюгом або фактичною конфігурацією зірок і маятника.
• Передатне відношення: зміна кількості зубців на одній із зірок може змінити потрібну довжину, тому самої назви моделі для вибору недостатньо.
• Модифікація техніки: для Kawasaki ZZR250, Yamaha YZF-R1, dirt bike та ATV потрібно враховувати рік випуску, версію і можливе переобладнання приводу.
• Спосіб з’єднання: до монтажу потрібно визначити тип з’єднувальної ланки та переконатися, що він відповідає конструкції вибраного ланцюга.

Установлення та обслуговування

Перед монтажем оцінюють стан обох зірок. Загострені, нахилені або гачкоподібні зубці порушують нормальне зачеплення та здатні швидко зносити новий ланцюг. За вираженого зношення ланцюг і зірки доцільно міняти одним комплектом. Остаточну довжину добирають до з’єднання кінців, зберігаючи передбачений діапазон регулювання заднього колеса. Якщо 120 ланок більше за потрібне значення, зайві ланки видаляють спеціальним інструментом; нарощувати надто короткий ланцюг випадковими з’єднаннями не слід.

Після встановлення регулюють вільний хід за нормою виробника техніки, перевіряючи його в кількох положеннях заднього колеса. Надмірний натяг навантажує підшипники та вали, а завелике провисання спричиняє удари, шум і нестабільне зачеплення із зірками. Після затягування осі заднього колеса регулювання перевіряють повторно, оскільки положення колеса може трохи змінитися.

Під час експлуатації ланцюг очищують відповідним засобом, змащують складом для мотоциклетних приводних ланцюгів і регулярно контролюють натяг. Підставою для заміни є нерівномірне видовження, тугі або пошкоджені ланки, помітний люфт роликів та неможливість утримувати регулювання в допустимому діапазоні. Золотисті зовнішні пластини надають ланцюгу виразного вигляду, а сталеві пальці й ролики зберігають характерне металеве оздоблення.

Ця позиція підходить для ремонту приводу 520 за підтвердженої потреби в ланцюзі на 120 ланок або в заготовці такої довжини для правильного вкорочення. Перед замовленням зіставте типорозмір обох зірок, потрібну кількість ланок і параметри конкретної модифікації техніки.
