Варіатор передній Yamaha BWS 100 ST

Передній варіатор Yamaha BWS 100 ST

Передній варіатор ST призначений для варіаторної трансмісії двотактних скутерів Yamaha BWS 100. Деталь установлюється на приводний вал і працює разом із ременем та заднім шківом. Зі зміною обертів ролики рухаються внутрішніми доріжками, рухома частина шківа змінює своє положення, а ремінь переходить на інший радіус. Завдяки цьому трансмісія без ступінчастого перемикання узгоджує оберти двигуна зі швидкістю скутера.

Стан переднього варіатора безпосередньо впливає на характер розгону. Зношені роликові доріжки, пошкоджені поверхні, люфт або биття можуть перешкоджати рівномірному переміщенню деталей і ременя. Варіатор установлюють під час ремонту штатної трансмісії, коли діагностика вказує на зношення передньої частини привода. Він дає змогу відновити звичайну схему роботи без зміни принципу трансмісії.

Конструкція та призначення

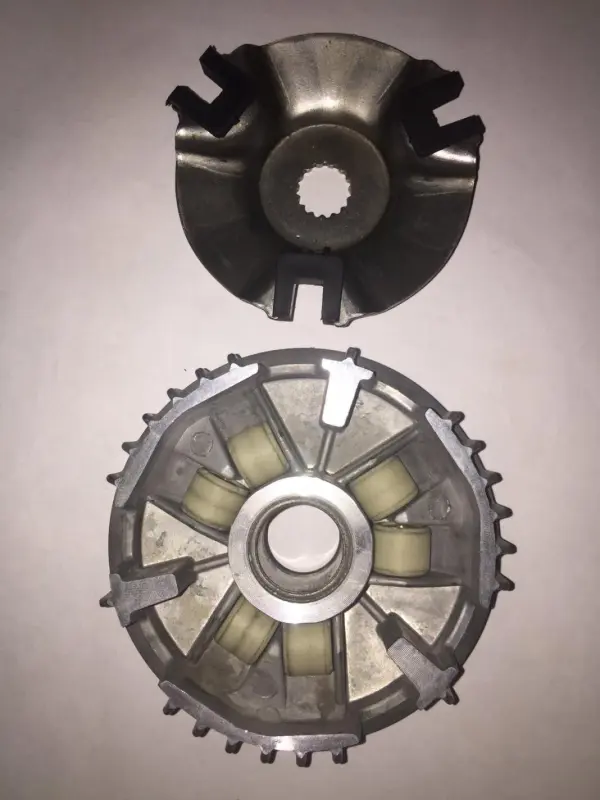

У конструкції використано шість роликів, розміщених в окремих напрямних, і задню напрямну пластину. Ролики мають вільно рухатися своїми доріжками та одночасно впливати на рухому частину шківа. Напрямна пластина утримує деталі в передбаченому положенні. Шліцьовий центральний отвір забезпечує з’єднання з приводним валом, тому відповідність шліців і посадкової геометрії є обов’язковою умовою правильного підбору.

• Тип деталі: передній варіатор скутерної трансмісії.
• Основне застосування: Yamaha BWS 100 із двотактним двигуном об’ємом 100 см³.
• Додаткова заявлена сумісність: Yamaha Zuma та MBK Booster відповідної 100-кубової модифікації.
• Внутрішня схема: шість роликів, роликові доріжки та напрямна пластина.
• Функція: зміна положення ременя на передньому шківі залежно від режиму руху.

Що перевірити перед вибором

Позначення BWS, Zuma та Booster використовувалися для різних версій скутерів, тому лише назви сімейства недостатньо. Спочатку уточніть модель, об’єм і тактність двигуна. Потім порівняйте старий варіатор із новою деталлю за діаметром центральної посадки, кількістю та профілем шліців, зовнішнім діаметром, глибиною роликових доріжок і формою напрямної пластини. Окремо перевіряють розміри втулки, роликів і дистанційних деталей, якщо вони використовуються у встановленій на скутері конфігурації.

Не варто переносити ролики з іншого варіатора лише через зовнішню подібність. Їхній діаметр, ширина та маса впливають на вільний рух у доріжках і налаштування трансмісії. Якщо зберігаються штатні ролики або втулка, їхні розміри мають відповідати посадковим місцям цієї деталі. Також необхідно переконатися, що обидві половини переднього шківа утворюють правильну пару та не спричиняють перекосу ременя.

Установлення та перевірка після ремонту

Перед монтажем очищають кожух трансмісії та посадкове місце, перевіряють ремінь, втулку, відповідну половину шківа і стан заднього варіатора. На конусних поверхнях, які контактують із ременем, не повинно бути мастила. Ролики вкладають у доріжки в правильному положенні, напрямну пластину встановлюють без перекосу, а кріплення затягують із моментом, передбаченим сервісною документацією конкретного скутера.

Після складання шків має переміщуватися вільно, без заїдання та помітного бічного люфту. Перед звичайною експлуатацією корисно перевірити трансмісію на малих обертах: ремінь повинен рухатися рівно, а з кожуха не мають з’являтися стукіт, скрегіт або сильна вібрація. Такий контроль допомагає відразу виявити неправильне складання, невідповідність сполучених деталей або зношення компонентів, які не були замінені разом із варіатором.

Передній варіатор Yamaha BWS 100 ST підходить для планового відновлення варіаторного привода та ремонту після появи ривків, нестабільного розгону, биття чи пошкодження роликових доріжок. Точний підбір за двигуном і посадковими параметрами дає змогу узгодити нову деталь із ременем, втулкою та іншими компонентами трансмісії.
