Рейка паливного насоса для двигуна 190N (12 Hp), ST

Рейка паливного насоса 190N (12 Hp), ST

Деталь призначена для механізму керування подаванням пального в одноциліндровому дизельному двигуні 190N з водяним охолодженням, який застосовують на мотоблоках. Рейка взаємодіє з паливним насосом і передає керувальне переміщення його дозувальному механізму. Від положення цієї деталі залежить зміна кількості пального, що надходить до двигуна під час запуску, набору обертів і роботи під навантаженням.

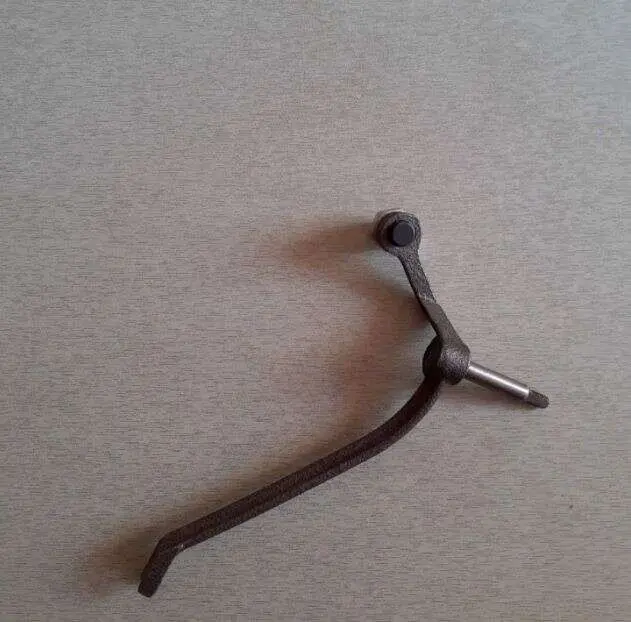

Виконання ST має форму вигнутого важеля з кількома точками з’єднання. Конструкція містить довге фігурне плече, верхній шарнірний отвір і бічний циліндричний палець. Така геометрія визначає положення рейки відносно насоса та пов’язаних із нею деталей регулятора. Тому під час вибору враховують не лише позначення двигуна 190N, а й форму важеля, напрямок вигинів, розташування отвору, орієнтацію пальця та спосіб з’єднання зі знятою деталлю.

Позначення 12 Hp входить до назви цієї модифікації та допомагає відрізняти її від рейок для дизелів інших серій. Воно не замінює перевірку моделі двигуна: зовні подібні мотори можуть мати інше розташування тяг, шарнірів або точок кріплення. Деталь потрібно добирати саме для двигуна 190N і будови паливного механізму, що відповідає варіанту ST.

Що перевірити перед вибором

• Модель двигуна. На техніці має бути встановлений дизель 190N з водяним охолодженням.
• Форму деталі. Зіставте загальну довжину, вигин довгого плеча та взаємне положення всіх ділянок рейки.
• Точки з’єднання. Перевірте розташування верхнього шарніра й бічного пальця, оскільки вони визначають посадку в механізмі керування насосом.
• Напрямок вигинів. Дзеркальне або інакше вигнуте виконання не забезпечить правильного взаємного положення спряжених деталей.
• Вільний хід. До завершення складання переконайтеся, що рейка рухається без заклинювання та не торкається сусідніх частин двигуна.

Установлення та перевірка механізму

Перед розбиранням доцільно зафіксувати початкове положення тяг, пружин і з’єднань регулятора. Нову рейку встановлюють у тій самій орієнтації, що й зняту, без підгинання плечей і примусового суміщення отворів. Шарнір та палець повинні входити у передбачені посадкові місця без перекосу, а з’єднання — утримувати деталь без помітного бічного люфту.

Після монтажу вручну перевіряють увесь доступний діапазон руху важеля за зупиненого двигуна. Переміщення має бути плавним, із поверненням механізму в передбачене положення. Заїдання, надмірний люфт або контакт із корпусом потребують повторної перевірки складання. Самостійно змінювати заводські обмежувачі подавання чи налаштування регулятора під час звичайної заміни рейки не варто: такі регулювання впливають на режими роботи дизеля та виконуються з урахуванням технічних даних двигуна.

Ділянку паливного насоса перед установленням очищають від забруднень, щоб частинки не потрапили до рухомих з’єднань. Стан тяг, пружин, фіксаторів і шарнірних місць перевіряють одночасно: нова рейка не усуне заїдання, спричинене деформованою суміжною деталлю або зношеним кріпленням.

Коли потрібна заміна

Підставою для заміни є деформація важеля, пошкодження отвору чи пальця, виражений люфт у з’єднаннях, туге переміщення та неможливість відновити правильну дію механізму після очищення і перевірки спряжених деталей. Рейку також змінюють під час ремонту паливного насоса, якщо знята деталь зазнала механічного пошкодження в процесі експлуатації або розбирання.

Ця модифікація підходить для ремонту паливного механізму двигуна 190N за повного збігу конструкції. Ретельне порівняння геометрії та точок з’єднання до встановлення допомагає уникнути неправильної посадки й забезпечує узгоджений рух рейки, регулятора та дозувальної частини насоса.
