Статор (якір) генератора 178F/186F (6/9 Hp) ST

Статор (якір) генератора 178F/186F ST

Кільцевий статор призначений для генераторного механізму мотоблоків із двигунами сімейства 178F і 186F, які в товарному позначенні співвідносяться з потужністю 6 та 9 к. с. Деталь нерухомо встановлюється біля маховика й бере участь у виробленні струму під час роботи двигуна. У продажу цю запчастину часто називають якорем генератора, хоча за конструкцією це статор з обмотками, розміщеними по колу.

Позиція використовується під час ремонту штатної системи живлення електрообладнання мотоблока. Справність статора впливає на заряджання акумулятора та роботу підключеного обладнання, передбаченого конструкцією конкретної машини. Заміна може знадобитися через пошкодження обмоток, перегрів ізоляції, обрив виводів або нестабільні показники на виході генератора. Перед придбанням варто провести діагностику, адже подібні ознаки також можуть бути пов’язані з проводкою, роз’ємами, регулятором чи іншими складниками генераторного механізму.

Конструкція та призначення

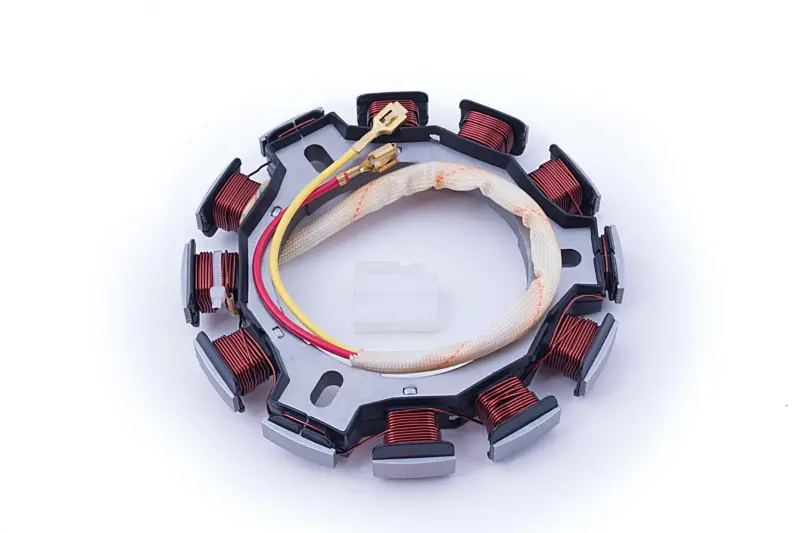

Статор має кільцеву монтажну пластину з дев’ятьма котушками, рівномірно розташованими вздовж зовнішнього контуру. Від обмоток виведено два дроти з пласкими контактними наконечниками. На основі передбачені видовжені монтажні отвори. Така будова розрахована на встановлення всередині генераторного механізму відповідного виконання, тому самого позначення двигуна недостатньо для точного підбору.

• Тип деталі: нерухомий статор, який також продається під назвою «якір генератора».
• Призначення: участь у виробленні струму під час обертання маховика двигуна.
• Застосування: генераторні механізми мотоблоків із двигунами 178F і 186F.
• Позначення потужності: 6/9 Hp — варіант для відповідних виконань двигунів зазначеного сімейства.
• Конфігурація: кільцева пластина, дев’ять котушок і два дротові виводи.
• Виконання: ST.

Як перевірити сумісність

Двигуни 178F і 186F встановлюються на техніку різних виробників, а генераторні механізми можуть відрізнятися навіть за однакового позначення мотора. Перед замовленням зніміть кожух і зіставте нову деталь зі старою. Потрібно перевірити не лише модель двигуна, а й зовнішній та внутрішній діаметри статора, форму основи, розташування і розмір монтажних отворів, кількість котушок, напрямок виходу дротів, довжину проводки та тип контактних наконечників.

Окремо порівняйте конфігурацію обмоток. Для двигунів цього сімейства пропонуються статори з різною кількістю та схемою розташування котушок, тому зовні подібна запчастина не завжди відповідає конкретному маховику й способу підключення. Якщо демонтований статор відрізняється кількістю котушок, контактами або геометрією пластини, підбирати заміну лише за написом 178F чи 186F не можна.

Установлення та перевірка після ремонту

Монтаж виконують із зупиненим двигуном і від’єднаним акумулятором, якщо він передбачений конструкцією мотоблока. Для доступу до статора знімають деталі, що закривають маховик, а маховик демонтують відповідним інструментом. Обмотки та ізоляцію дротів не можна затискати кріпленням або пошкоджувати металевими краями. Проводку прокладають штатним маршрутом, не допускаючи її контакту з рухомими частинами та поверхнями, які сильно нагріваються.

Перед остаточним складанням перевіряють надійність кріплення, вільне обертання маховика та відсутність контакту з котушками. Після запуску двигуна контролюють вихідні параметри генератора відповідно до вимог конкретної моделі мотоблока. Такий порядок дає змогу переконатися, що статор установлено правильно, контакти приєднано без помилок, а причину несправності усунено.
