Поршневий комплект 177F 9 к.с. STD Ø77 мм ST

Поршневий комплект для двигуна 177F стандартного розміру

Комплект призначений для ремонту циліндро-поршневої групи бензинового двигуна 177F потужністю 9 к.с. Номінальний діаметр поршня становить 77,00 мм, а позначення STD вказує на стандартний, не збільшений ремонтний розмір. Така деталь застосовується для відновлення мотора, якщо циліндр зберіг номінальний діаметр і за результатами вимірювання не потребує поршня збільшеного розміру.

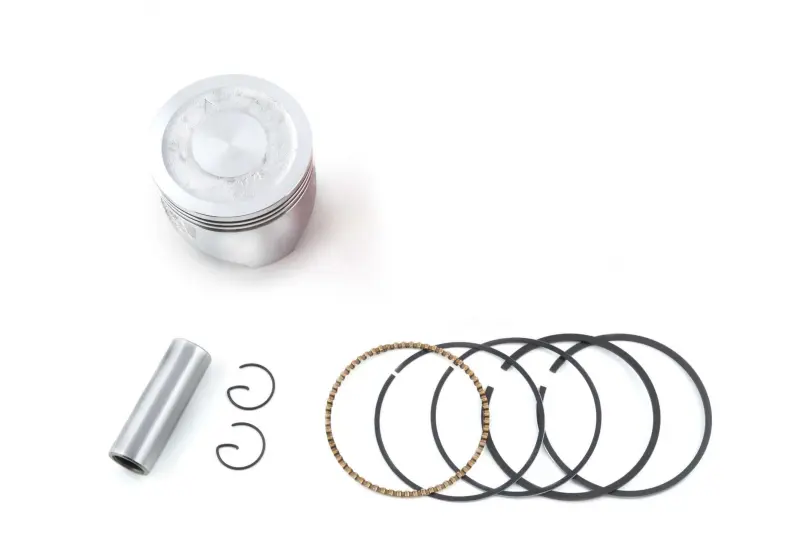

Поршень рухається всередині циліндра, сприймає тиск газів і через палець передає зусилля шатуну. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагають підтримувати компресію та контролювати мастильну плівку. Стан цих деталей безпосередньо позначається на запуску двигуна, стабільності його роботи, тязі й витраті мастила. До комплекту входять поршень, набір поршневих кілець, поршневий палець і два стопорні кільця, тому основні сполучені деталі можна замінити одночасно.

Коли потрібна заміна

Підставою для розбирання та дефектування можуть бути зниження компресії, ускладнений запуск, димність, підвищена витрата мастила, сторонній стукіт або втрата потужності. Під час огляду поршня перевіряють наявність задирів на спідниці, пошкоджень днища, зношення канавок під кільця та люфту пальця. Самої заміни поршня недостатньо, якщо циліндр має глибокі риски, значне вироблення, овальність або відхилення діаметра: перед замовленням потрібно виміряти циліндр і визначити необхідну розмірну групу.

Що перевірити під час добору

• Модель двигуна: комплект розрахований на двигун із позначенням 177F; орієнтуватися лише на потужність техніки не можна.
• Розмір: поршень Ø77,00 мм належить до групи STD. Після розточування циліндра потрібен відповідний ремонтний розмір, а не стандартний поршень.
• Поршневий палець: у порівнюваних комплектах 177F застосовується палець діаметром 18 мм; цей параметр слід перевірити за демонтованими деталями та вимірюваннями.
• Геометрія: перед складанням порівнюють висоту поршня, розташування пальця, форму днища й канавки кілець зі старою деталлю, геометрія якої придатна для зіставлення.
• Стан циліндра та шатуна: нові деталі встановлюють після перевірки поверхні циліндра, посадки пальця й верхньої головки шатуна.

Підготовка та встановлення

Монтаж виконують на чистому двигуні після видалення нагару та забруднень із зони циліндра. Кільця розміщують у призначених для них канавках із дотриманням типу, положення й орієнтації; замки розводять відповідно до ремонтної документації двигуна. До остаточного складання перевіряють бічний зазор кілець у канавках, зазор у замках усередині циліндра та робочий проміжок між поршнем і циліндром. Універсальні значення тут не застосовують: допустимі межі беруть із технічних даних конкретної версії двигуна 177F.

Поршневий палець має входити без перекосу, а стопорні кільця — повністю розташовуватися у своїх канавках. Під час введення поршня в циліндр кільця рівномірно стискають, не допускаючи ударів і пошкодження крайок. Напрям установлення поршня визначають за конструкцією демонтованої деталі та настановою двигуна. Після ремонту мотор складають із дотриманням регламенту затягування кріплень, перевіряють рівень мастила й контролюють відсутність сторонніх шумів під час першого запуску.

Комплект STD Ø77,00 мм підходить для планового відновлення двигуна 177F за умови підтвердженого номінального розміру циліндра. Точні вимірювання до придбання допомагають не переплутати стандартну та ремонтну групи й отримати правильну посадку деталей після складання.
