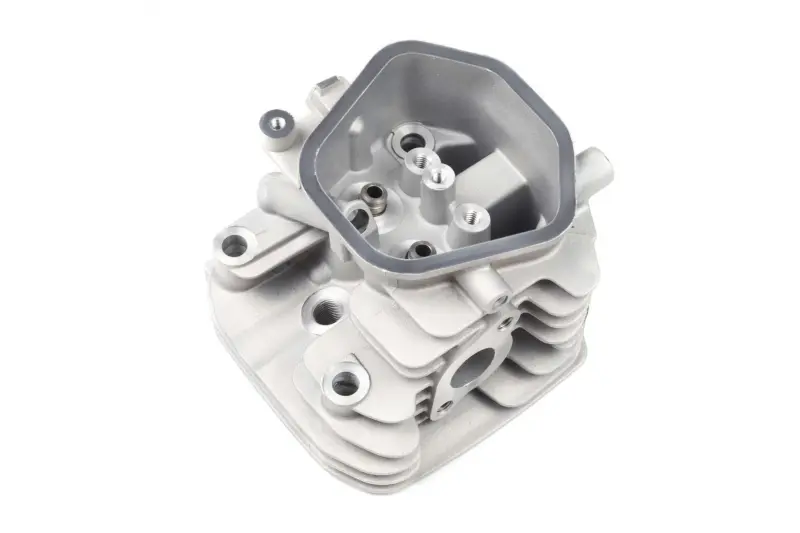

Головка циліндра ST для двигуна 177F 9 к.с., гола

Головка циліндра ST для двигуна 177F 9 к.с.

Гола головка циліндра призначена для ремонту бензинового двигуна 177F потужністю 9 к.с., який застосовується на мотоблоках та іншій техніці з мотором цього сімейства. Деталь монтується у верхній частині циліндра, закриває його та бере участь у формуванні камери згоряння. У корпусі передбачені місця для деталей клапанного механізму, впускний і випускний канали, кріпильні отвори та посадкова поверхня для з’єднання з циліндром.

Виконання «гола» означає, що це корпус головки без зібраного клапанного механізму. Такий варіант підходить для ремонту, під час якого справні суміжні деталі переносять зі старої головки або добирають окремо відповідно до виконання двигуна. Перед замовленням потрібно визначити, чи потрібна саме гола головка, чи готовий вузол у зборі: ці варіанти відрізняються складом і обсягом подальших монтажних робіт.

Призначення та конструкція

Головка замикає простір над циліндром і є основою для розміщення клапанів та пов’язаних із ними деталей. Через впускний канал до циліндра надходить паливоповітряна суміш, а через випускний відводяться відпрацьовані гази. Зовнішні ребра збільшують площу поверхні корпусу та беруть участь у відведенні тепла потоком повітря. Конструкція також має окремі зони кріплення впускного й випускного обладнання, клапанної кришки та самої головки.

Заміна корпусу потрібна за наявності тріщин, пошкодження привалювальної площини, дефектів різьбових отворів, порушення посадкових місць або наслідків контакту внутрішніх деталей двигуна. Такі несправності можуть спричинити втрату герметичності камери згоряння, зниження компресії та нестабільну роботу мотора. Перед монтажем варто визначити причину пошкодження попередньої головки, щоб нова деталь не постраждала через невиправлену несправність.

Як перевірити сумісність

• Модель двигуна: основними орієнтирами є позначення 177F і потужність 9 к.с. Збігу лише за зовнішньою формою або призначенням техніки недостатньо.
• Кріплення до циліндра: порівняйте розташування та кількість кріпильних отворів, форму привалювальної площини й конфігурацію простору над циліндром.
• Впуск і випуск: зіставте положення каналів, форму фланців та міжосьові відстані кріплень для карбюратора і глушника.
• Клапанна частина: перевірте виконання місць під клапани, напрямні, пружини, коромисла та кріплення клапанної кришки.
• Різьби й додаткові отвори: їх розташування та призначення мають відповідати демонтованій деталі й конкретній модифікації мотора.

Позначення 177F об’єднує двигуни спільного типу, проте окремі версії можуть відрізнятися кріпленням і суміжними деталями. Для точного добору головку порівнюють зі знятим корпусом одразу за кількома ознаками, не обмежуючись заявленою потужністю.

Підготовка до встановлення

До складання перевіряють стан привалювальної площини, різьб, каналів і посадкових місць. Сполучувані поверхні очищають від залишків старого ущільнення та забруднень, не пошкоджуючи їх. Клапани й інші деталі, які планують переносити, оглядають окремо: зношені компоненти можуть порушити герметичність навіть зі справним новим корпусом. Для з’єднання з циліндром застосовують відповідну прокладку, дібрану для конкретного виконання 177F.

Кріплення затягують у послідовності та з моментом, зазначеними виробником двигуна. Після складання регулюють клапанні проміжки за технічними даними конкретної модифікації, перевіряють вільний рух механізму, герметичність з’єднань і відсутність сторонніх звуків під час першого запуску. Такий порядок допомагає правильно зібрати двигун і вчасно виявити помилку до роботи під навантаженням.
