Поршень у зборі ST для двигуна 180N (9 к.с.), STD Ø80,00 мм

Поршень у зборі ST для двигуна 180N, STD Ø80,00 мм

Комплект призначений для ремонту циліндро-поршневої групи двигуна 180N потужністю 9 к.с., який застосовується на мотоблоках. Виконання STD відповідає стандартному номінальному діаметру 80,00 мм. Такий розмір обирають для циліндра, що зберіг штатну геометрію та не був розточений під ремонтний поршень збільшеного діаметра. Перед замовленням потрібно перевірити позначення двигуна, фактичний діаметр циліндра та результати його вимірювання після розбирання.

Призначення та склад комплекту

Поршень сприймає тиск газів у циліндрі та через поршневий палець передає зусилля шатуну. Кільця ущільнюють сполучення поршня зі стінкою циліндра, беруть участь у збереженні компресії та контролі мастила. Поршневий палець утворює рухоме з'єднання із шатуном, а два стопорні кільця обмежують його осьове зміщення. Узгоджена робота цих деталей впливає на запуск двигуна, тягу, витрату мастила та відсутність стороннього стукоту в циліндрі.

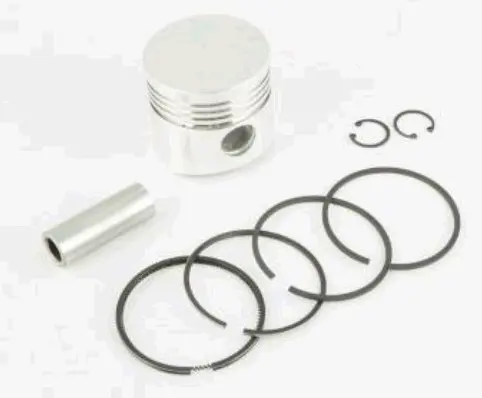

До набору входять:

• поршень стандартного розміру Ø80,00 мм;
• чотири поршневі кільця;
• поршневий палець;
• два стопорні кільця пальця.

Комплект підходить для планового відновлення двигуна та ремонту після зношення поршня або кілець. Підставою для розбирання можуть бути зниження компресії, ускладнений запуск, підвищена витрата мастила, димність, стукіт, задири на спідниці, пошкодження днища або зношення канавок під кільця. Кожна із цих ознак потребує діагностики: встановлення нового поршня не усуває зношення, овальність чи пошкодження поверхні циліндра.

Як правильно підібрати поршень

Позначення 180N та Ø80,00 мм є основними, але не єдиними критеріями. Для точного підбору порівнюють стандартний або ремонтний розмір, форму днища, розташування й розміри канавок під кільця, загальну висоту поршня, діаметр і положення отвору під палець. Ці параметри потрібно зіставити зі знятою деталлю та технічними даними конкретної модифікації двигуна. Якщо циліндр уже розточували, варіант STD не застосовують без контрольних вимірювань.

Стан циліндра оцінюють нутроміром у кількох поясах і напрямках. Вимірювання дає змогу визначити діаметр, конусність та овальність, а потім вирішити, чи достатньо стандартного поршня, чи циліндр потребує механічної обробки з добором відповідного ремонтного розміру. Одночасно перевіряють шатун, посадку пальця, стан кільцевих канавок і відсутність пошкоджень у зоні стопорних кілець.

Встановлення та підготовка до запуску

Перед складанням деталі очищують, циліндр і сполучувані поверхні оглядають, а всі зазори контролюють за ремонтними даними двигуна 180N. Кільця встановлюють у призначені для них канавки з дотриманням положення сторін і розведенням замків відповідно до інструкції двигуна. Стопорні кільця мають повністю ввійти у свої канавки. Поршень орієнтують у циліндрі за конструкцією двигуна та формою знятої деталі, не прикладаючи ударного навантаження до кілець і країв канавок.

Після складання колінчастий вал повинен обертатися плавно, без заклинювання та різкого збільшення опору. До повноцінної експлуатації перевіряють рівень мастила, відсутність сторонніх звуків і стабільність роботи двигуна. Точний добір розміру та професійний контроль циліндра особливо важливі: вони допомагають відновити компресію й уникнути повторного пошкодження нової поршневої групи.
