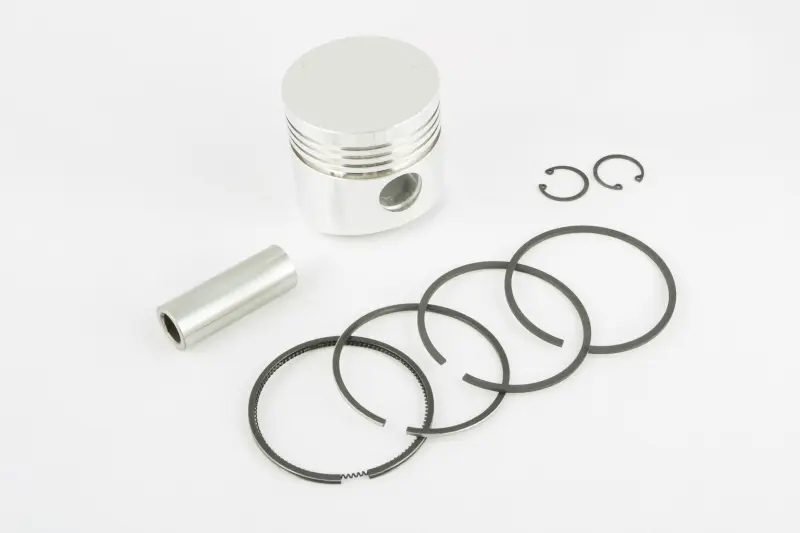

Поршневий комплект 175N 7 к.с., STD Ø75 мм ST

Поршневий комплект 175N STD Ø75 мм

Комплект призначений для обслуговування циліндро-поршневої групи одноциліндрового дизельного двигуна 175N потужністю 7 к.с. з водяним охолодженням. Стандартний розмір STD і номінальний діаметр 75,00 мм розраховані на циліндр відповідного типорозміру без переходу на збільшений ремонтний поршень. Деталь застосовується у двигунах мотоблоків та іншої техніки з мотором 175N, проте під час добору потрібно орієнтуватися насамперед на позначення двигуна і фактичний стан циліндра, а не лише на марку машини.

Під час роботи двигуна поршень рухається всередині циліндра, сприймає тиск газів і через поршневий палець передає зусилля шатуну. Кільця ущільнюють простір між поршнем і стінкою циліндра, беруть участь у збереженні компресії та обмежують потрапляння мастила до камери згоряння. Стопорні кільця утримують палець від осьового зміщення після встановлення. Узгоджена робота цих деталей впливає на запуск двигуна, тягу, витрату мастила та відсутність стороннього стукоту в циліндрі.

Склад і призначення деталей

• Поршень — основна рухома деталь циліндро-поршневої групи з канавками для встановлення кілець.
• Поршневий палець — з’єднує поршень із верхньою головкою шатуна та забезпечує рухомість з’єднання.
• Комплект поршневих кілець — утворює ущільнення в циліндрі та допомагає контролювати мастило на його стінках.
• Два стопорні кільця — фіксують поршневий палець у посадкових канавках.

Комплектне постачання спрощує ремонт: основні спряжені деталі для встановлення поршня не потрібно добирати окремо. Водночас циліндр, шатун, втулка верхньої головки шатуна, прокладки та інші деталі двигуна до заявленого складу не належать і оцінюються окремо під час розбирання.

Як перевірити сумісність

Перед замовленням звірте модель двигуна 175N, номінальний діаметр 75 мм і позначення розміру STD. Стандартний поршень не можна автоматично встановлювати в циліндр, який уже розточували під ремонтний розмір. Після розбирання циліндр потрібно виміряти в кількох поясах і напрямках: помітне спрацювання, овальність або конусність можуть вимагати механічної обробки та поршня іншого розміру. Рішення приймають за результатами вимірювань і сервісними допусками конкретного двигуна.

Додатково порівняйте стару деталь за формою днища, розташуванням і кількістю канавок, посадкою пальця та загальною геометрією. Двигуни зі схожими назвами можуть мати різні виконання, тому збіг потужності техніки сам собою не підтверджує придатність. Якщо на двигуні зазначено інше позначення або циліндр раніше ремонтували, розміри необхідно визначити до придбання.

Коли потрібна заміна

Підставою для ремонту стають задири на спідниці, пошкодження днища, тріщини, розбите отвірне з’єднання пальця, спрацювання чи руйнування канавок, залягання кілець, зниження компресії, підвищена витрата мастила та стукіт у циліндрі. Одночасна перевірка дзеркала циліндра й шатуна допомагає встановити причину несправності: встановлення нового поршня в надмірно спрацьований циліндр не відновить правильні робочі зазори.

Рекомендації зі встановлення

Монтаж виконують на чистих деталях із дотриманням напрямку поршня, положення та черговості кілець, потрібних проміжків у їхніх замках і орієнтації замків відповідно до настанови двигуна. Стопорні кільця мають повністю ввійти у свої канавки. Перед складанням перевіряють вільний рух пальця, стан втулки шатуна та відсутність пошкоджень на поверхні циліндра. Після ремонту двигун запускають і експлуатують за режимом обкатування, визначеним виробником техніки.

Цей комплект підходить для планового відновлення двигуна 175N за умови підтвердженого стандартного циліндра Ø75 мм. Точне дефектування перед установленням дає змогу вибрати правильний розмір і уникнути повторного розбирання через невідповідність поршня фактичній геометрії циліндра.
