Важільні манетки перемикання швидкостей велосипеда

Важільні манетки перемикання швидкостей велосипеда

Манетки встановлюються на кермо та дають змогу керувати механічними перемикачами передач за допомогою тросового приводу. Рух важеля змінює натяг троса, а перемикач переводить ланцюг між передніми зірками або задніми зірками касети чи тріскачки. Такий спосіб керування застосовується на багатошвидкісних велосипедах із зовнішніми перемикачами та підходить для ремонту системи з окремими важільними органами керування.

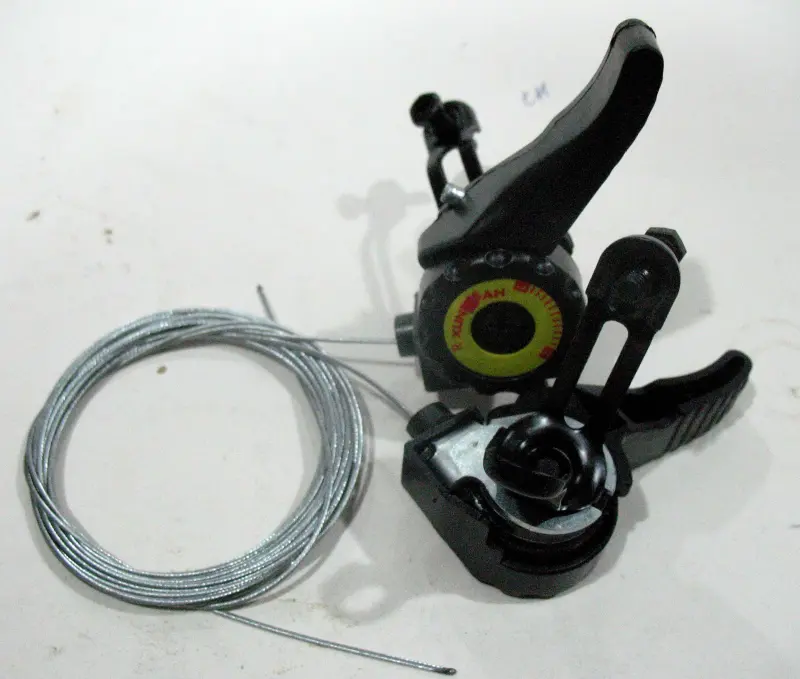

Конструкція має чорні корпуси, рухомі важелі й місця приєднання тросів. Важільний формат відрізняється від обертових грипшифтів: для вибору передачі велосипедист переміщує окремий важіль, не повертаючи ручку керма. Після встановлення манетки мають рухатися без заїдань, утримувати вибране положення та не перешкоджати гальмівним ручкам, грипсам й іншим компонентам на кермі.

Що врахувати під час добору

Манетка є частиною спільної механічної системи, тому її не варто вибирати лише за зовнішньою формою. Перед придбанням зіставте параметри трансмісії та розташування органів керування на велосипеді:

• Сторона встановлення. Ліва манетка зазвичай керує переднім перемикачем, а права — заднім. Під час заміни однієї сторони визначте, якому саме перемикачу вона має передавати рух троса.
• Кількість положень. Порахуйте передні зірки та задні зірки касети або тріскачки. Загальна заявлена кількість передач не замінює окремої перевірки передньої й задньої частин трансмісії.
• Принцип перемикання. Індексна система фіксує трос у заданих положеннях, а фрикційна дає змогу вручну вибирати положення важеля. Новий орган керування має відповідати перемикачу та наявній схемі приводу.
• Хід троса. Для точного перемикання потрібна відповідність між переміщенням троса, геометрією перемикача та відстанню між зірками. Однакова кількість передач сама по собі не доводить сумісність різних систем.
• Кріплення на кермі. Зіставте діаметр посадкового місця, тип затискача та вільний простір біля грипси й гальмівної ручки. Важелям потрібен повний хід без контакту із сусідніми деталями.
• Троси та сорочки. Перевірте їхню довжину, маршрут, стан наконечників і легкість руху. Бруд, корозія, заломи або надмірне тертя сповільнюють повернення перемикача та погіршують точність керування.

Коли манетки потребують заміни

Причиною ремонту можуть бути тріщини корпусу, пошкодження важеля, надмірний люфт, заїдання механізму або нездатність утримувати вибране положення. Подібні ознаки виникають також через несправний трос, забруднену сорочку, погнутий тримач заднього перемикача чи неправильне регулювання. Перед заміною доцільно перевірити весь привід: справна нова манетка не усуне опір у сорочках або механічну деформацію перемикача.

Під час демонтажу старої деталі запам’ятайте маршрут тросів і положення кріплень. Порівняйте форму затискача, напрямок виходу троса, сторону встановлення та доступний простір на кермі. Якщо змінюється лише одна манетка, окремо перевірте її відповідність наявному перемикачу й трансмісії.

Встановлення та налаштування

Манетки закріплюють у положенні, де важелі зручно діставати пальцями й вони не обмежують дію гальмівних ручок. Трос прокладають через відповідні сорочки без різких перегинів; за повного повороту керма він не повинен натягуватися, чіплятися за раму чи заважати керуванню велосипедом. Після приєднання усувають зайву слабину, перевіряють крайні положення перемикачів і регулюють натяг.

В індексній системі кожен фіксований рух має переводити ланцюг на одну сусідню зірку. У фрикційній системі положення добирають важелем до тихої та стабільної роботи ланцюга. Після монтажу послідовно перевірте весь діапазон під час обертання педалей на стійці або з піднятим ведучим колесом, а потім повторіть перевірку під невеликим навантаженням. Ланцюг не повинен намагатися вийти за крайні зірки, а трос і сорочки мають залишатися правильно встановленими в упорах.

Ці важільні манетки призначені для відновлення керування передачами велосипеда з механічними перемикачами. Точний вибір виконують за стороною встановлення, кількістю зірок, типом фіксації, потрібним ходом троса та посадкою на кермі. Така перевірка до монтажу допомагає отримати повний діапазон перемикання й уникнути несумісності деталей.
