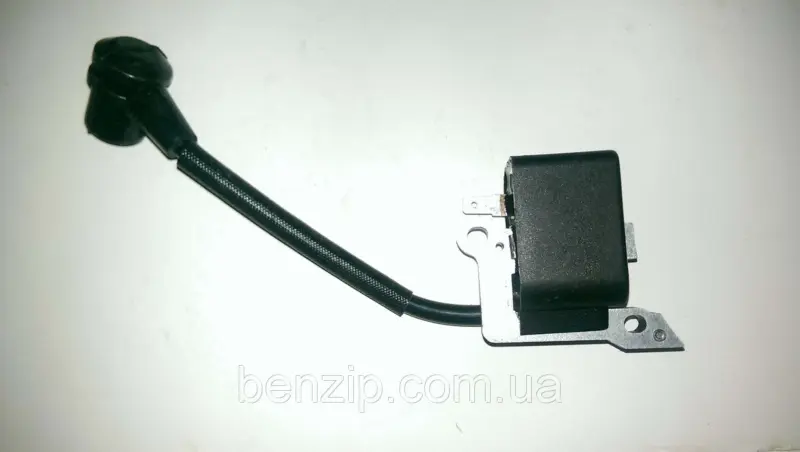

Котушка запалювання WOODMAN для бензопил Husqvarna 236/240

Котушка запалювання WOODMAN для Husqvarna 236/240

Котушка призначена для відновлення іскроутворення в бензопилах Husqvarna 236 і 240. Вона встановлюється біля маховика та створює імпульс, який високовольтним проводом надходить до свічки. Справне запалювання потрібне для впевненого запуску двигуна й стабільної роботи пилки під час зміни обертів.

Деталь виконана як компактний електронний модуль на металевому кріпленні. Конструкція містить високовольтний провід зі свічковим ковпачком та окремий контакт для приєднання проводки вимкнення двигуна. Форма основи передбачає фіксацію модуля поруч із маховиком, а положення котушки після монтажу визначає проміжок між її осердям і магнітами маховика.

Коли потрібно перевірити котушку

Причиною для діагностики можуть бути відсутність іскри, ускладнений запуск, раптова зупинка двигуна або перебої під час набору обертів. Такі ознаки не завжди свідчать про несправність самої котушки: подібні прояви виникають через дефект свічки, ненадійний контакт свічкового ковпачка, пошкодження проводу вимкнення двигуна або неправильно виставлений проміжок відносно маховика. Перед заміною варто послідовно перевірити свічку, з’єднання, проводку та положення встановленого модуля.

Що врахувати під час підбору

Модель пилки є основним, але не єдиним критерієм. Для Husqvarna 236 і 240 можуть використовуватися різні виконання деталей залежно від версії та періоду випуску інструмента. Тому нову котушку потрібно зіставити зі знятою за загальною формою, розташуванням точок кріплення, конфігурацією металевої основи, напрямком виходу високовольтного проводу та місцем приєднання керувального контакту.

• Призначення: формування іскри на свічці бензинового двигуна бензопили.
• Заявлена сумісність: Husqvarna 236 і Husqvarna 240.
• Виконання: електронний модуль із металевим кріпленням.
• Підключення: високовольтний провід зі свічковим ковпачком і контакт проводки зупинки двигуна.
• Бренд: WOODMAN.

Під час порівняння особливу увагу приділяють геометрії кріплення. Модуль має встановлюватися на штатне місце без перероблення основи, а провід — проходити передбаченим маршрутом і не потрапляти в зону обертання маховика. Окремо перевіряють відповідність довжини високовольтного проводу та форми свічкового ковпачка компонуванню конкретної бензопили.

Монтаж і регулювання

Перед установленням відкривають доступ до системи запалювання, знімають свічковий ковпачок і від’єднують контакт зупинки двигуна. Новий модуль закріплюють біля маховика, розташувавши його так само, як попередню деталь. Магніти маховика встановлюють навпроти осердя котушки, після чого виставляють повітряний проміжок за сервісними даними конкретної модифікації пилки та рівномірно затягують кріплення.

Після затягування маховик повинен обертатися вільно й не торкатися котушки. Високовольтний провід і провід вимикача прокладають подалі від рухомих частин та ділянок, де ізоляція може перетиратися. Далі приєднують свічковий ковпачок, установлюють кожух і перевіряють наявність іскри та запуск двигуна. Правильне регулювання проміжку тут таке саме важливе, як відповідність деталі: надто близьке положення може спричинити контакт із маховиком, а надмірна відстань здатна погіршити іскроутворення.

Котушка WOODMAN підходить для ремонту бензопил Husqvarna 236/240 після підтвердження несправності встановленого модуля. Точне порівняння кріплення та підключень до монтажу допомагає обрати належне виконання, а коректне встановлення повертає системі запалювання нормальну роботу без зміни штатного компонування пилки.
