Гартований знімач ротора генератора 4T GY6 50

Гартований знімач ротора генератора 4T GY6 50

Спеціальний різьбовий інструмент призначений для демонтажу магніту, або ротора генератора, на чотиритактних двигунах сімейства GY6 50. Він потрібний у випадках, коли ротор необхідно акуратно стягнути з посадки на колінчастому валу для подальшого обслуговування двигуна. Застосування профільного знімача дає змогу створювати спрямоване осьове зусилля та не підважувати ротор викрутками, важелями чи іншими непристосованими засобами.

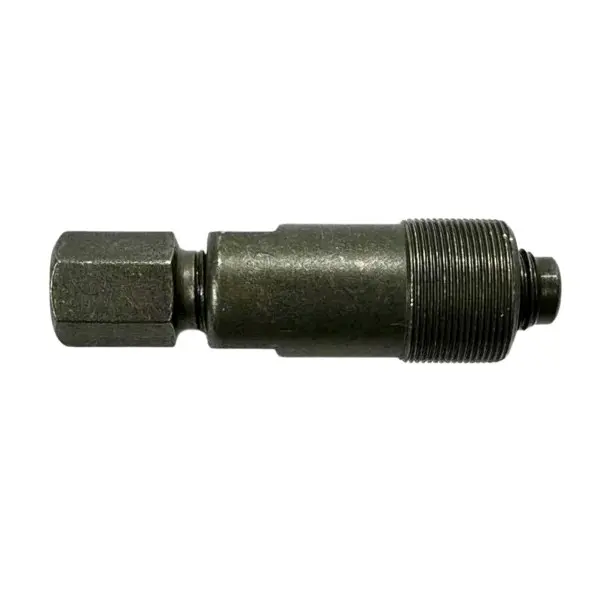

Конструкція складається з циліндричного корпусу із зовнішньою різьбою, центрального натискного гвинта та шестигранних ділянок під ключ. Корпус вкручується в передбачену різьбу ротора, після чого гвинт упирається в торець вала. Під час послідовного обертання гвинта інструмент стягує ротор із посадкового місця. Такий принцип допомагає прикладати зусилля по центру й контролювати демонтаж на кожному етапі.

Коли застосовують знімач

Інструмент використовують під час робіт, для яких потрібен доступ до деталей, розташованих за ротором генератора. До таких операцій належать заміна або обслуговування статора, огляд розміщених під ротором компонентів і розбирання відповідного боку двигуна. Знімач також стане у пригоді, якщо після видалення кріпильної гайки ротор залишається щільно посадженим на вал і не знімається вручну.

Виконання заявлене як гартоване. Така обробка доречна для різьбового інструмента, який під час демонтажу сприймає тиск центрального гвинта. Щоб зберегти корпус і різьбу, потрібно користуватися відповідними ключами, вкручувати знімач без перекосу та не збільшувати зусилля до перевірки правильності встановлення.

Що перевірити перед вибором

• Тип двигуна: інструмент розрахований на чотиритактну платформу GY6 50; сама лише зовнішня подібність двигуна не підтверджує сумісність.
• Різьбу ротора: порівняйте її діаметр, крок і напрямок із параметрами потрібного знімача або з інструментом, який уже застосовувався на конкретному моторі.
• Виконання знімача: це однобічна конструкція із зовнішньою різьбою та центральним натискним гвинтом, а не двобічна модель для кількох типорозмірів.
• Посадкову частину: корпус має вільно починати вкручуватися рукою та заходити на достатню глибину без заклинювання.
• Доступ для ключа: біля генератора повинно залишатися місце для утримання корпусу й обертання центрального гвинта.

Позначення GY6 охоплює різні модифікації моторів і техніки, тому вибір лише за об'ємом або назвою скутера може бути неточним. Перед придбанням слід зіставити тип двигуна та параметри різьбового з'єднання ротора. Інструмент невідповідного діаметра, кроку чи напрямку не можна затягувати із силою: це здатне пошкодити перші витки різьби.

Порядок застосування

• Відкрийте доступ до ротора генератора та зніміть його штатне кріплення відповідно до процедури обслуговування двигуна.
• Очистьте доступну різьбу ротора й різьбову частину інструмента від забруднень, що заважають рівному вкручуванню.
• Послабте центральний гвинт, потім заведіть корпус знімача точно по осі та вкрутіть його рукою без перекосу.
• Переконайтеся, що корпус надійно утримується кількома витками й не впирається завчасно.
• Утримуючи корпус відповідним ключем, плавно обертайте натискний гвинт, створюючи зусилля по центру вала.
• Після сходження ротора послабте гвинт, викрутіть знімач і перевірте стан його різьбових поверхонь.

Не варто замінювати нормальну посадку корпусу ударами або примусовим затягуванням. Якщо знімач не починає вкручуватися рукою, спочатку повторно перевірте діаметр, крок, напрямок різьби та відсутність забруднень. Правильно підібраний інструмент робить демонтаж ротора GY6 50 керованим і допомагає підготувати двигун до подальшого ремонту без грубого впливу на сполучені деталі.
