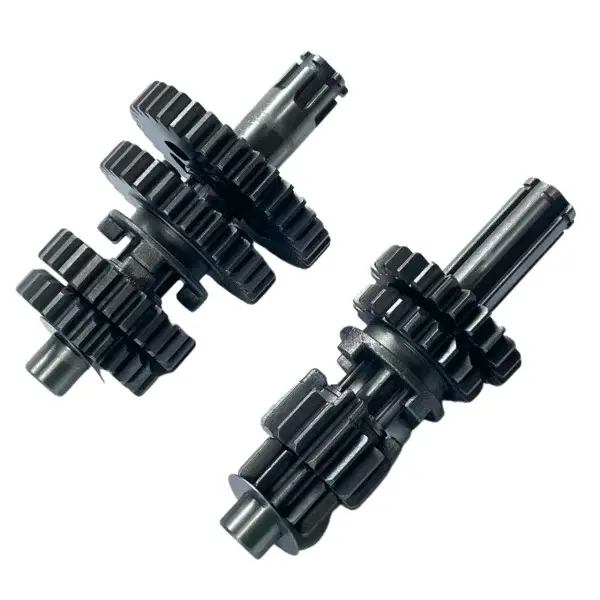

Коробка передач у зборі для мопеда Delta

Коробка передач у зборі для мопеда Delta

Комплект призначений для ремонту трансмісії мопеда Delta. Він об’єднує два вали зі встановленими шестернями та передає обертання від двигуна далі через трансмісію, водночас даючи змогу змінювати передавальне відношення під час вибору передачі. Таке виконання актуальне за комплексного зношення деталей коробки, коли заміна однієї шестерні не усуває несправність або потребує трудомісткого добору кількох спряжених деталей.

Збірка складається з двох паралельно розташованих валів із групами шестерень різного діаметра. На валах передбачені посадкові, шліцьові та фіксувальні ділянки, потрібні для з’єднання із суміжними деталями механізму. Деталь монтується всередині картера двигуна та взаємодіє з підшипниками або іншими опорами валів, механізмом перемикання і деталями приводу. Картер коробки, вилки, барабан перемикання та кріплення не слід вважати частиною комплекту без окремого підтвердження.

Коли розглядають заміну коробки

Підставою для розбирання трансмісії можуть бути пошкоджені зубці, зношення контактних поверхонь шестерень і муфт, сліди задирів або деформація валів. Сторонній шум, мимовільне вимикання передачі та ускладнене перемикання також потребують перевірки коробки, проте ці симптоми не завжди пов’язані лише з валами й шестернями. Перед замовленням бажано оцінити стан вилок, барабана перемикання, фіксатора, опор валів і посадкових місць у картері. Такий огляд допомагає визначити, чи достатньо встановити цей комплект, чи разом із ним знадобляться інші деталі механізму.

Як перевірити сумісність

Назва Delta позначає сімейство мопедів, у межах якого трапляються різні двигуни та варіанти коробок передач. Тому самої моделі техніки недостатньо для точного вибору. Знятий комплект потрібно зіставити з новим за загальним компонуванням, кількістю і розташуванням шестерень, формою обох валів та виконанням їхніх кінців. Окремо перевіряють діаметри й довжину посадкових ділянок, положення шліців, проточок і стопорних канавок.

• Тип опори валів: варіанти під підшипник і під голчастий сепаратор не вважаються взаємозамінними без перевірки картера та штатної конструкції двигуна.
• Геометрія шестерень: мають збігатися їх кількість, послідовність, ширина та взаємне положення на обох валах.
• Сполучення з механізмом перемикання: порівнюють розташування кулачків, канавок і поверхонь, з якими працюють вилки.
• Посадкові кінці: довжина, діаметр і форма вихідних ділянок мають відповідати опорам та приєднуваним деталям конкретного двигуна.

Якщо стару коробку вже розібрано, деталі краще розкласти в порядку встановлення та порівняти обидва комплекти повністю. Перевірка лише однієї великої шестерні або зовнішньої довжини вала не виключає відмінностей у посадках і взаємному розташуванні зубчастих пар. За відсутності зразка орієнтуються на точну модель двигуна й технічну документацію конкретного мопеда.

Установлення та контроль після ремонту

Монтаж пов’язаний із розбиранням двигуна та потребує правильного розміщення валів, шайб, стопорних деталей і механізму перемикання. До складання очищають картер, перевіряють підшипники або сепаратори, посадкові гнізда, вилки й барабан. Зношена опора здатна спричинити перекіс нового вала, а пошкоджена вилка — неповне вмикання передачі навіть зі справними шестернями.

Після встановлення вали мають вільно обертатися без заклинювання, а механізм — послідовно вмикати всі передбачені положення. Перевірку виконують вручну до остаточного закриття картера, дотримуючись порядку складання та вимог настанови для встановленого двигуна. Мастило добирають за специфікацією мопеда. Коробка передач у зборі Delta підходить для капітального ремонту трансмісії за умови точного збігу конструкції валів, шестерень, опор і механізму перемикання.
