Коробка передач в сборе для мопеда Delta

Коробка передач в сборе для мопеда Delta

Комплект предназначен для ремонта трансмиссии мопеда Delta. Он объединяет два вала с установленными шестернями и передает вращение от двигателя дальше по трансмиссии, одновременно позволяя изменять передаточное отношение при выборе передачи. Такое исполнение актуально при комплексном износе деталей коробки, когда замена одной шестерни не устраняет проблему или требует трудоемкого подбора нескольких сопряженных деталей.

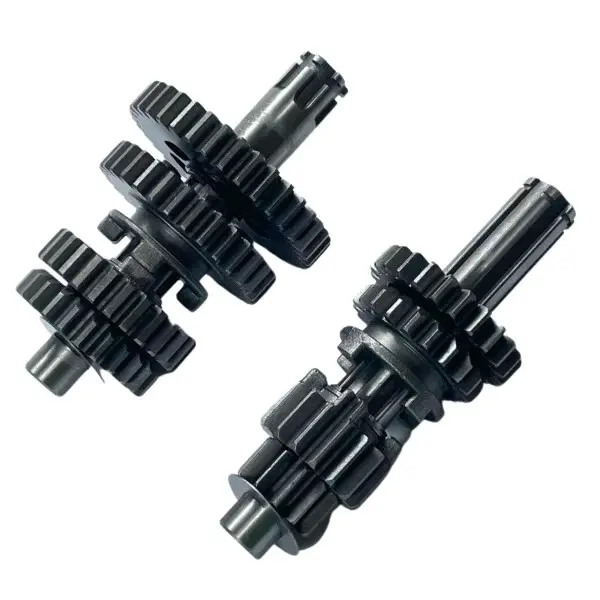

Сборка состоит из двух параллельно работающих валов с группами шестерен разного диаметра. На валах предусмотрены посадочные, шлицевые и фиксирующие участки, необходимые для соединения с сопряженными деталями механизма. Деталь устанавливается внутрь картера двигателя и взаимодействует с подшипниками либо другими опорами валов, механизмом переключения и деталями привода. Корпус коробки, вилки, барабан переключения и крепеж не следует считать частью комплекта без отдельного подтверждения.

Когда рассматривают замену коробки

Поводом для разборки трансмиссии могут быть поврежденные зубья, износ контактных поверхностей шестерен и муфт, следы задиров или деформация валов. Посторонний шум, самопроизвольное выключение передачи и затрудненное переключение также требуют проверки коробки, однако эти симптомы не всегда связаны только с валами и шестернями. Перед заказом желательно оценить состояние вилок, барабана переключения, фиксатора, опор валов и посадочных мест в картере. Такой осмотр помогает определить, достаточно ли установить этот комплект или вместе с ним понадобятся другие детали механизма.

Как проверить совместимость

Название Delta обозначает семейство мопедов, внутри которого встречаются разные двигатели и варианты коробок передач. Поэтому одной модели техники недостаточно для точного выбора. Снятый комплект нужно сопоставить с новым по общей компоновке, количеству и расположению шестерен, форме обоих валов и исполнению их концов. Отдельно проверяют диаметры и длину посадочных участков, положение шлицев, проточек и стопорных канавок.

• Тип опоры валов: варианты под подшипник и под игольчатый сепаратор не считаются взаимозаменяемыми без проверки картера и штатной конструкции двигателя.
• Геометрия шестерен: должны совпасть их количество, последовательность, ширина и взаимное положение на обоих валах.
• Сопряжение с механизмом переключения: сравнивают расположение кулачков, канавок и поверхностей, с которыми работают вилки.
• Посадочные концы: длина, диаметр и форма выходных участков должны соответствовать опорам и подключаемым деталям конкретного двигателя.

Если старая коробка уже разобрана, детали лучше разложить в порядке установки и сравнить оба комплекта целиком. Проверка только одной крупной шестерни или внешней длины вала не исключает различий в посадках и взаимном расположении зубчатых пар. При отсутствии образца ориентируются на точную модель двигателя и техническую документацию конкретного мопеда.

Установка и контроль после ремонта

Монтаж связан с разборкой двигателя и требует правильного размещения валов, шайб, стопорных деталей и механизма переключения. До сборки очищают картер, проверяют подшипники или сепараторы, посадочные гнезда, вилки и барабан. Изношенная опора способна вызвать перекос нового вала, а поврежденная вилка — неполное включение передачи даже при исправных шестернях.

После установки валы должны свободно вращаться без заеданий, а механизм — последовательно включать все предусмотренные положения. Проверку выполняют вручную до окончательного закрытия картера, соблюдая порядок сборки и требования руководства для установленного двигателя. Масло выбирают по спецификации мопеда. Коробка передач в сборе Delta подходит для капитального ремонта трансмиссии при условии точного совпадения конструкции валов, шестерен, опор и механизма переключения.
