Котушка запалювання для ATV і Pitbike Pocket 50 см³

Котушка запалювання для ATV і Pitbike Pocket 50 см³

Котушка призначена для системи запалювання компактних бензинових ATV, пітбайків і мінібайків сімейства Pocket із двигуном об’ємом 50 см³. Деталь установлюється поруч із маховиком та бере участь у створенні високої напруги, потрібної для появи іскри на свічці. Справна робота котушки важлива під час холодного й повторного запуску двигуна, набирання обертів і руху під навантаженням.

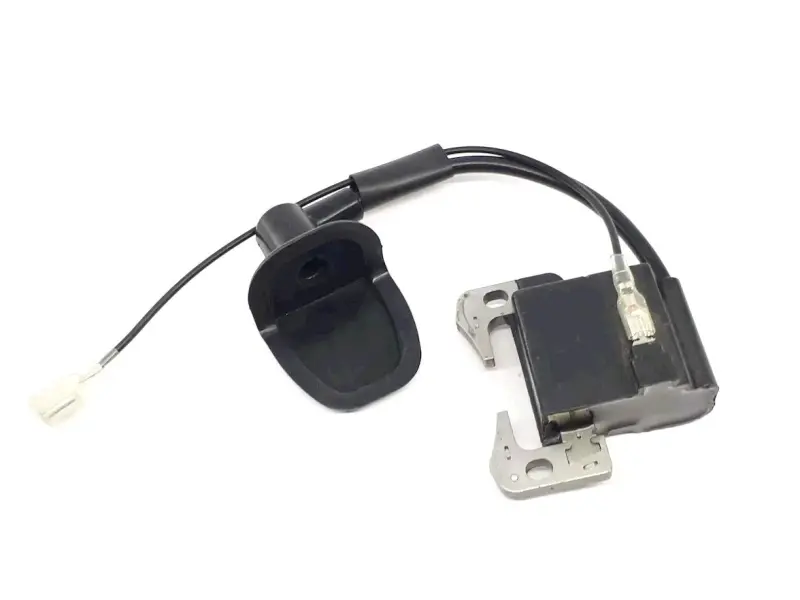

Конструкція поєднує котушку на металевому осерді, монтажну основу з двома точками кріплення, високовольтний провід зі свічковим ковпачком та окремий тонкий провід із роз’ємом. Таке компонування дає змогу під’єднати свічку і штатну проводку без окремого складання високовольтної частини. Вигнута форма ковпачка допомагає прокласти провід біля двигуна, проте після монтажу він не повинен бути натягнутим, перегнутим або торкатися гарячих чи рухомих деталей.

Що перевірити під час підбору

Позначення Pocket 50 см³ визначає основне призначення деталі, однак на зовні подібних міні-ATV і пітбайках застосовуються різні варіанти запалювання. Перед придбанням порівняйте котушку зі знятою деталлю та місцем її встановлення. Вирішальними є форма осердя, положення відносно маховика, конфігурація основи, розташування кріпильних отворів, тип роз’єму та довжина проводів. Підбирати котушку лише за об’ємом двигуна не варто.

• Монтажна основа: зіставте кількість і розташування точок кріплення, а також вільний простір поруч із маховиком.
• Положення осердя: установлена котушка має правильно розташовуватися відносно магнітної частини маховика й не торкатися її під час обертання.
• Підключення: перевірте форму одиночного роз’єму тонкого проводу та спосіб з’єднання зі штатною проводкою.
• Високовольтна частина: порівняйте довжину й напрямок виходу проводу, форму свічкового ковпачка та можливість щільно встановити його на свічку.
• Прокладання проводів: переконайтеся, що штатний маршрут не потребує натягувати кабель або притискати його до циліндра, глушника чи деталей, які обертаються.

Коли потрібна перевірка або заміна

Діагностика котушки актуальна, якщо іскра відсутня, стає слабкою чи періодично зникає, двигун запускається з труднощами, нестабільно працює на обертах або зупиняється під навантаженням. Такі ознаки не завжди свідчать про несправність саме котушки: перед заміною перевіряють свічку, стан свічкового ковпачка, ізоляцію проводів, роз’єм, контакт у місцях кріплення та провід вимкнення двигуна. Така послідовність допомагає не міняти справну деталь через пошкоджене з’єднання або несправність іншої частини системи запалювання.

Установлення та первинна перевірка

Перед демонтажем доцільно зафіксувати положення старої котушки й маршрут обох проводів. Нову деталь закріплюють без перекосу, а проміжок між осердям і маховиком виставляють відповідно до вимог конкретного двигуна. Після затягування кріплення маховик повинен вільно обертатися та ніде не зачіпати котушку. Роз’єм з’єднують зі штатною проводкою, свічковий ковпачок установлюють до щільної посадки, після чого перевіряють наявність іскри та роботу двигуна в різних режимах.

Ця котушка підходить для ремонту техніки, у якій штатна деталь відповідає виконанню Pocket 50 см³ та збігається за кріпленням, геометрією осердя і підключеннями. Ретельне порівняння перед монтажем особливо важливе для мінібайків і дитячих квадроциклів без точного позначення моделі: однаковий об’єм двигуна сам по собі не підтверджує повну сумісність.
