Сайлентблок амортизатора SKY для ІЖ, Мінськ і Honda, під болт 10 мм

Сайлентблок амортизатора SKY під болт 10 мм

Деталь призначена для шарнірного кріплення амортизатора на мотоциклах ІЖ, Мінськ і сумісній техніці Honda. Вона встановлюється у вушко амортизатора, а центральна металева втулка розрахована на кріпильний болт діаметром 10 мм. Така конструкція утворює пружне з’єднання між амортизатором і точкою його кріплення: втулка приймає болт, а зовнішня еластична частина дає з’єднанню змогу сприймати невеликі переміщення та вібрації без жорсткого контакту спряжених деталей.

Призначення та конструкція

Сайлентблок застосовують під час ремонту кріплення амортизатора, коли попередня втулка зношена, деформована або вже не тримається щільно у вушку. Підставою для перевірки можуть бути помітний люфт у місці кріплення, зміщення внутрішньої втулки, тріщини еластичної частини або стукіт під час роботи підвіски. Перед заміною потрібно переконатися, що причина люфту міститься саме в сайлентблоці, а вушко амортизатора, болт і посадочне місце не мають пошкоджень, які завадять правильному встановленню нової деталі.

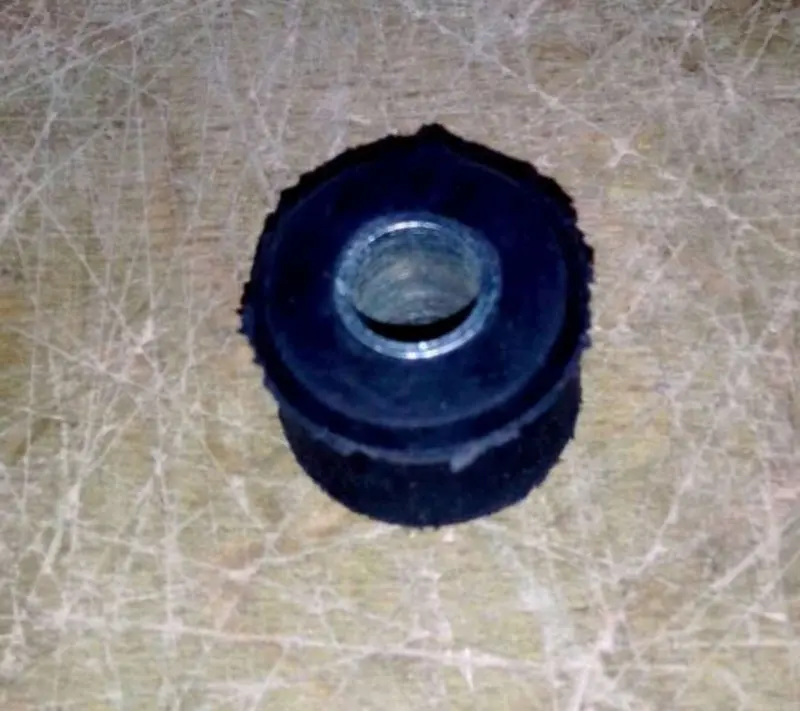

Виріб має циліндричну форму, темну еластичну зовнішню частину та центральну металеву втулку. Отвір виконаний під болт 10 мм. Цей параметр стосується діаметра кріплення і не визначає інших розмірів сайлентблока, тому перевірки лише за болтом недостатньо. Для точного добору слід зіставити деталь зі знятою втулкою та виміряти зовнішній діаметр, загальну ширину, довжину центральної втулки й розміри посадочного місця у вушку амортизатора.

Як перевірити сумісність

• Діаметр болта: кріплення має відповідати виконанню під 10 мм, без надмірного зазору в центральній втулці.
• Зовнішній розмір: корпус сайлентблока повинен відповідати посадочному отвору вушка та щільно утримуватися в ньому.
• Ширина деталі: після встановлення вушко амортизатора має розміщуватися між частинами кріплення без перекосу й бокового затискання.
• Форма посадки: порівняйте профіль, виступи та положення центральної втулки зі старою деталлю.
• Модель амортизатора: належність мотоцикла до ІЖ, Мінськ або Honda потрібно перевіряти разом із фактичними розмірами встановленого амортизатора, адже різні модифікації техніки можуть мати відмінні кріплення.

Встановлення та обслуговування

Перед монтажем підвіску розвантажують, виймають кріпильний болт і очищають вушко від забруднень та залишків попередньої втулки. Сайлентблок встановлюють рівно, без перекосу й пошкодження еластичної поверхні. Ударне встановлення через випадкову оправку може деформувати центральну втулку або край корпусу, тому зусилля потрібно розподіляти рівномірно. Після складання перевіряють вільне положення амортизатора, відсутність бокового зміщення та відповідність кріплення посадочним отворам.

Болт діаметром 10 мм необхідно оцінити окремо: зношена різьба, вигин або вироблення на його поверхні можуть залишити люфт навіть після встановлення нового сайлентблока. Також перевіряють вушко амортизатора та кронштейн рами. Якщо посадочний отвір розбитий або втратив правильну форму, заміна лише втулки не усуне проблему. Остаточне затягування виконують з урахуванням конструкції конкретного мотоцикла та вимог до його кріплення.

Сайлентблок SKY підходить для обслуговування амортизаторного кріплення за умови збігу виконання під болт 10 мм і всіх посадочних розмірів. Деталь доцільно добирати за старим зразком або результатами вимірювання, не орієнтуючись лише на марку мотоцикла. Такий підхід допомагає отримати щільну посадку, зберегти правильне положення амортизатора та уникнути помилки під час ремонту підвіски.
