ЦПГ 4T GY6 150, Ø57,4 мм (TM)

ЦПГ 4T GY6 150 з діаметром 57,4 мм

Циліндро-поршнева група призначена для ремонту чотиритактного двигуна сімейства GY6 150. Комплект об’єднує основні деталі верхньої частини двигуна: циліндр, поршень, поршневий палець, поршневі та стопорні кільця, а також прокладки. Це зручне рішення для відновлення мотора, коли зношена не одна окрема деталь, а сполучена пара циліндра й поршня.

Діаметр циліндра становить 57,4 мм. Під час роботи поршень рухається всередині циліндра, сприймає тиск газів і через палець та шатун передає зусилля на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, підтримують компресію та беруть участь у регулюванні кількості мастила на поверхні циліндра. Стан цих деталей впливає на запуск двигуна, стабільність його роботи, тягу та витрату мастила.

Коли потрібна заміна ЦПГ

Підставою для діагностики циліндро-поршневої групи можуть бути зниження компресії, ускладнений запуск, втрата тяги, димність, підвищена витрата мастила або сторонній стукіт у зоні циліндра. Після розбирання оцінюють поверхню циліндра, стан поршня, канавок і кілець. Задири, помітне вироблення, пошкодження днища поршня або зношені канавки потребують усунення причини несправності та добору деталей відповідного розміру.

Монтаж узгодженого комплекту дає змогу не поєднувати новий поршень із циліндром, що має критичне вироблення, або новий циліндр із пошкодженим поршнем. Водночас перед ремонтом потрібно перевірити суміжні деталі: стан головки, клапанного механізму, шатуна, колінчастого вала, системи мащення та охолоджувального обдування. Якщо причину пошкодження не усунути, нова поршнева група також може швидко вийти з ладу.

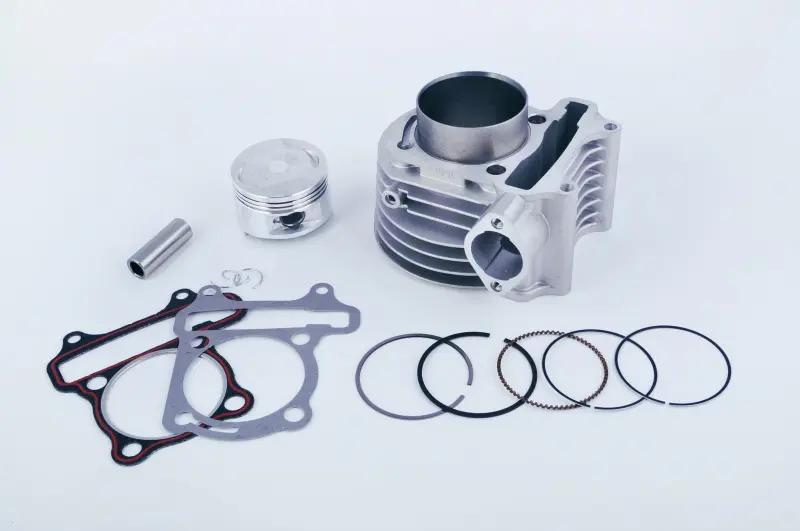

Що входить до набору

• Циліндр — утворює напрямну поверхню для руху поршня.
• Поршень і палець — сприймають тиск під час згоряння суміші та з’єднують поршень із шатуном.
• Поршневі та стопорні кільця — забезпечують ущільнення, контроль мастила й фіксацію пальця.
• Прокладки — використовуються під час складання сполучуваних частин верхньої частини двигуна.

Як перевірити сумісність

Позначення GY6 150 охоплює сімейство двигунів, у якому трапляються різні конструктивні версії. Тому під час вибору недостатньо враховувати лише клас робочого об’єму техніки. Потрібно зіставити чотиритактний тип двигуна, діаметр 57,4 мм і геометрію демонтованих деталей. Перевіряють розташування шпильок та отворів, форму каналу ланцюга газорозподільного механізму, висоту циліндра, зовнішній розмір його нижньої частини, діаметр поршневого пальця та конфігурацію прокладок.

Найнадійніший спосіб добору — порівняти комплект зі знятою ЦПГ і виміряти ключові посадкові розміри. Особливо уважна перевірка потрібна, якщо двигун уже ремонтували: усередині може бути встановлений циліндр іншого діаметра або комплект для іншої версії картера. Однаковий діаметр поршня без відповідності посадкової геометрії не підтверджує придатність деталі.

Рекомендації зі встановлення

Монтаж виконують на чистому двигуні після видалення залишків старих прокладок і перевірки площин сполучення. Перед складанням циліндр, поршень, палець і кільця очищують, оглядають та змащують моторною оливою. Кільця встановлюють у призначені для них канавки з дотриманням орієнтації та розташування замків відповідно до ремонтної документації двигуна. Стопорні кільця пальця мають повністю ввійти у свої канавки.

Циліндр насувають без перекосу, обережно стискаючи кільця та не навантажуючи ударами їхні крайки. Після встановлення головки виставляють фази газорозподілу, перевіряють натяг ланцюга й регулюють клапанні проміжки за вимогами конкретного двигуна. До першого запуску колінчастий вал кілька разів провертають вручну, щоб переконатися у вільному русі деталей і правильності складання. ЦПГ Ø57,4 мм підходить для планового відновлення GY6 150 за умови підтвердженого збігу всіх посадкових параметрів.
