Циліндро-поршнева група ACME для бензопили St M 361, Ø47 мм

ЦПГ ACME для бензопили St M 361, Ø47 мм

Комплект призначений для ремонту циліндро-поршневої частини двотактного двигуна бензопили St M 361. Циліндр і поршень утворюють камеру, у якій стискається паливоповітряна суміш, а рух поршня передається на кривошипно-шатунний механізм. Стан цих деталей безпосередньо пов’язаний із компресією, запуском двигуна та його здатністю розвивати тягу під навантаженням.

Склад і призначення деталей

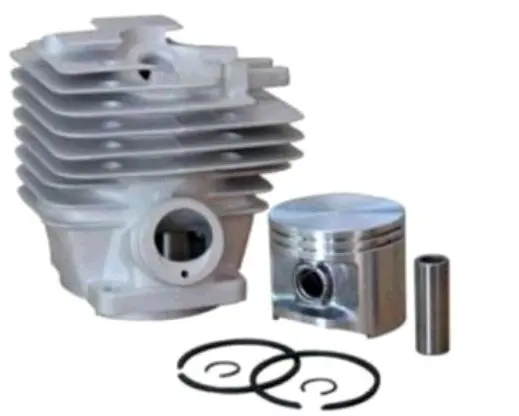

До набору входять циліндр із ребрами охолодження, поршень, поршневий палець, два поршневі кільця та два стопорні кільця пальця. Діаметр циліндро-поршневої пари становить 47 мм. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення. Ребриста зовнішня поверхня циліндра збільшує площу відведення тепла під час повітряного охолодження двигуна.

Такий комплект використовують, коли пошкоджена не одна окрема деталь, а сполучена пара циліндра та поршня. Підставою для розбирання можуть бути зниження компресії, ускладнений запуск, втрата тяги, сторонній механічний шум, задири на поверхні циліндра, пошкодження поршня або зношення канавок і кілець. Остаточне рішення щодо заміни приймають після дефектування двигуна: подібні ознаки також можуть виникати через ущільнення, подавання пального, запалювання або стан нижньої частини двигуна.

Що перевірити під час вибору

Основні орієнтири — модель бензопили St M 361 і діаметр 47 мм. Для MS 361 існують різні виконання циліндра, тому самого збігу діаметра недостатньо. Перед замовленням потрібно зіставити старий і новий циліндри за розташуванням впускного та випускного вікон, посадковими поверхнями, точками кріплення й конфігурацією верхньої частини. Також перевіряють форму поршня, розташування фіксувальних штифтів кілець і розмір пальця. Це особливо доречно, якщо двигун уже ремонтували або в ньому встановлено нестандартні деталі.

Позначення Ø47 стосується ключового розміру циліндро-поршневої пари та не означає універсальної сумісності з усіма бензопилами такого діаметра. Комплект потрібно добирати саме під конструкцію двигуна St M 361. Прокладку основи циліндра, голчастий підшипник поршневого пальця, декомпресійні деталі та кріплення в представленому наборі не заявлено, тому їх наявність і стан перевіряють окремо до початку ремонту.

Рекомендації зі встановлення

Монтаж ЦПГ виконують на очищеному двигуні, не допускаючи потрапляння абразиву та залишків пошкоджених деталей до картера. До складання оглядають шатун, голчастий підшипник, колінчастий вал, посадкові площини та впускний тракт. Причину попереднього пошкодження потрібно усунути заздалегідь: установлення нової поршневої пари без перевірки змащування, герметичності впуску й налаштування паливної системи може спричинити повторні задири.

Поршневі кільця встановлюють з урахуванням положення їхніх замків, стопорні кільця пальця повністю заводять у канавки, а циліндр монтують без перекосу та надмірного зусилля. Для складання використовують відповідну прокладку й дотримуються порядку затягування кріплення, передбаченого для двигуна. Після ремонту перевіряють вільне переміщення механізму до першого запуску та контролюють роботу бензопили без перегрівання й нехарактерних звуків. За відсутності досвіду повного розбирання двотактного двигуна встановлення доцільно доручити фахівцеві з бензоінструменту.

ЦПГ ACME Ø47 мм підходить для відновлення двигуна St M 361 за умови підтвердженого збігу виконання циліндра. Ретельне порівняння зі знятою деталлю та перевірка пов’язаних компонентів допомагають провести ремонт комплексно й не пропустити першопричину зношення.
