Маховик (магнето) для бензопили Partner P350 EVO

Маховик (магнето) для Partner P350 EVO

Деталь призначена для ремонту системи запалювання та пускового механізму бензопили Partner P350 EVO. Це роторна частина магнето, яка встановлюється на колінчастий вал двигуна, а не котушка запалювання. Під час обертання розміщений у маховику магніт проходить біля модуля запалювання та створює потрібний для іскроутворення імпульс. Водночас маса ротора підтримує інерцію обертання колінвала між тактами двигуна.

Будова та призначення

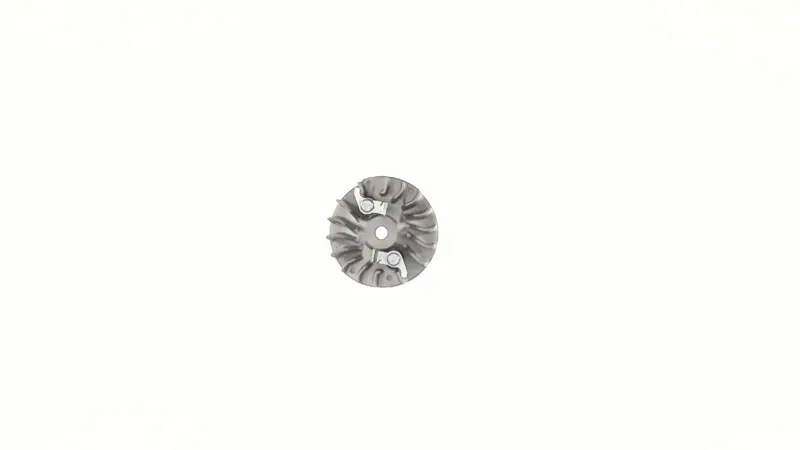

Маховик має круглу форму, центральний посадковий отвір, радіально розташовані вентиляційні лопаті та два шарнірні зачепи пускового механізму. Під час обертання лопаті спрямовують повітря до двигуна, тому цілісність їхнього профілю важлива і для стану деталі, і для нормального повітряного обдування. Зачепи взаємодіють зі стартером під час запуску, а після початку роботи двигуна звільняють пусковий механізм.

Справний ротор повинен надійно сидіти на посадковій поверхні колінвала та обертатися без перекосу. Пошкодження посадки, шпонкового з’єднання або магнітної частини може порушити момент утворення іскри. Зламані лопаті й деформація корпусу здатні спричинити биття, зайву вібрацію та нерівномірне обдування. Зношені або заклинені зачепи проявляються проблемами під час запуску. Перед заміною доцільно визначити причину несправності: відсутність іскри також може бути пов’язана зі свічкою, модулем запалювання, проводом чи вимикачем двигуна.

Що перевірити під час добору

• Модифікацію пилки. Ця позиція заявлена для Partner P350 EVO. Позначення P350, P350S і P350 Chrome не варто вважати взаємозамінними без перевірки конструкції конкретної бензопили.
• Посадкову частину. Порівняйте центральний отвір, конус, розташування шпонкового паза та загальну висоту з демонтованим маховиком.
• Сполучення зі стартером. Мають збігатися кількість, розташування та геометрія зачепів, які взаємодіють із пусковим механізмом.
• Габаритний профіль. Зіставте зовнішній діаметр, розміщення лопатей, відстань до корпусу та конфігурацію магнітного сектора.
• Стан суміжних деталей. До монтажу перевірте шпонку, різьбу колінвала, кріплення, стартер і модуль запалювання, щоб нова деталь не працювала з пошкодженими сполученнями.

Установлення та перевірка

Монтаж виконують на очищену посадкову поверхню без стружки, бруду та пошкоджень. Шпонка повинна правильно ввійти в паз: вона визначає кутове положення маховика відносно колінвала. Кріплення затягують із зусиллям, передбаченим сервісними даними конкретної модифікації Partner P350 EVO. Не можна бити по лопатях або використовувати їх як упор, адже локальна деформація може спричинити биття ротора.

Після встановлення потрібно переконатися, що маховик вільно обертається, не торкається корпусу та правильно взаємодіє зі стартером. Проміжок між магнітним сектором і модулем запалювання налаштовують за ремонтною документацією бензопили. Далі перевіряють повернення зачепів, наявність іскри та запуск двигуна. Якщо попередній маховик зруйнувався або змістився, перед складанням додатково оглядають шпонковий паз і посадкову поверхню колінвала.

Маховик підходить для відновлення Partner P350 EVO в разі пошкодження штатного ротора, вентиляційних лопатей, магнітної частини або деталей сполучення зі стартером. Точне порівняння посадки та геометрії зі знятою запчастиною допомагає уникнути помилки між зовні подібними версіями бензопил Partner.
