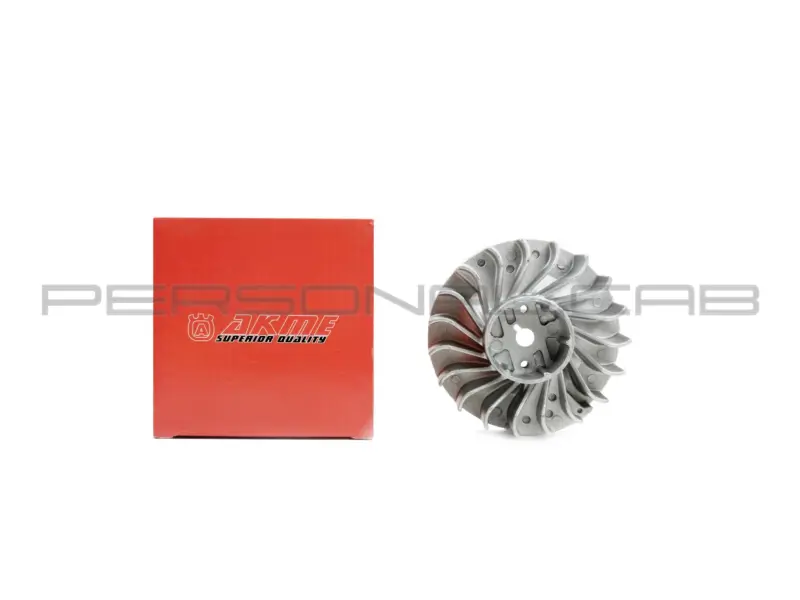

Маховик магнето для бензопили Stihl MS 361

Маховик магнето для бензопили Stihl MS 361

Маховик призначений для ремонту механізму запалювання бензопили Stihl MS 361. Він установлюється на колінчастий вал, обертається разом із ним і взаємодіє з модулем запалювання. Магнітний сектор, що проходить біля модуля, бере участь у формуванні імпульсу для іскроутворення, а маса маховика допомагає підтримувати рівномірніше обертання колінвала між робочими тактами двигуна.

На зовнішньому колі розташовані радіальні лопаті. Під час обертання вони створюють спрямований потік повітря для охолодження двигуна. Тому стан маховика впливає одразу на кілька процесів: роботу безконтактного запалювання, правильну фазу іскроутворення, стабільність обертання та обдування деталей бензопили, що нагріваються. Деталь підходить для ремонту, коли штатний маховик пошкоджений, деформований або вже не може надійно виконувати свої функції.

Що врахувати під час добору

Для сімейства MS 361 застосовувалися різні виконання маховика та системи запалювання. Перед замовленням потрібно звірити повне позначення бензопили, варіант її виконання й конструкцію демонтованої деталі. Порівнюють загальний діаметр, висоту, форму центральної маточини, посадку на вал, розташування паза або фіксувального виступу, конфігурацію магнітного сектора та геометрію лопатей. Збігу лише за назвою моделі без перевірки конструкції недостатньо: відмінності посадкової частини можуть завадити правильному встановленню маховика або його позиціюванню відносно модуля запалювання.

Товар слід відрізняти від котушки, яку також нерідко називають магнето. Ця позиція є круглим маховиком із центральною маточиною та радіальними лопатями. Модуль запалювання — окрема деталь, закріплена поруч із маховиком, що обертається. Таке розмежування особливо корисне під час пошуку причини відсутності іскри: несправність може стосуватися маховика, модуля, високовольтної частини, свічки, вимикача двигуна або з'єднувальної проводки.

Практичні особливості

• Радіальні лопаті формують повітряний потік, потрібний для відведення тепла від двигуна під час роботи пилки.
• Посадка на колінчастий вал забезпечує спільне обертання деталей і зберігає задане взаємне положення маховика та механізму запалювання.
• Взаємодія з модулем запалювання дає змогу формувати імпульс у потрібній фазі обертання колінвала.
• Інерція деталі, що обертається згладжує зміну швидкості між послідовними робочими тактами одноциліндрового двигуна.

Перевірка перед установленням

Під час заміни оглядають посадкову поверхню колінвала, різьбу кріплення та сусідні деталі. На новому маховику не повинно бути тріщин, сколів лопатей, пошкоджень центральної маточини або деформацій, здатних спричинити биття. Після монтажу перевіряють вільне обертання, відсутність контакту лопатей із корпусом і правильний проміжок між магнітною частиною маховика та модулем запалювання. Значення проміжку і спосіб фіксації обирають за технічною документацією конкретного виконання MS 361.

Для демонтажу й монтажу застосовують призначений для цієї операції інструмент. Не можна утримувати маховик, заклинюючи лопаті сторонніми предметами: точкове навантаження може пошкодити їх. Після складання встановлюють зняті захисні деталі та перевіряють роботу бензопили спочатку без різального навантаження. Якщо старий маховик зруйнувався або торкався нерухомих деталей, до запуску додатково перевіряють стан модуля запалювання, кріплень і корпусу.

Цей маховик обирають для відновлення Stihl MS 361 після обов'язкового зіставлення зі штатною деталлю. Точна перевірка посадки та виконання допомагає уникнути несумісності, зберегти правильне положення магнітного сектора й забезпечити нормальне обдування двигуна після ремонту.
