Магнето-маховик для бензопили GoodLuck GL 5800

Магнето-маховик для бензопили GoodLuck GL 5800

Деталь призначена для ремонту системи запалювання та пускового механізму бензопили GoodLuck GL 5800. Маховик установлюється на колінчастий вал, обертається разом із ним і взаємодіє з котушкою запалювання. Водночас його пускові кулачки приймають зусилля від стартера, а розташовані по колу лопаті створюють повітряний потік для охолодження двигуна. Тому під час добору потрібно враховувати не лише модель пилки, а й геометрію демонтованого маховика.

Конструкція та призначення

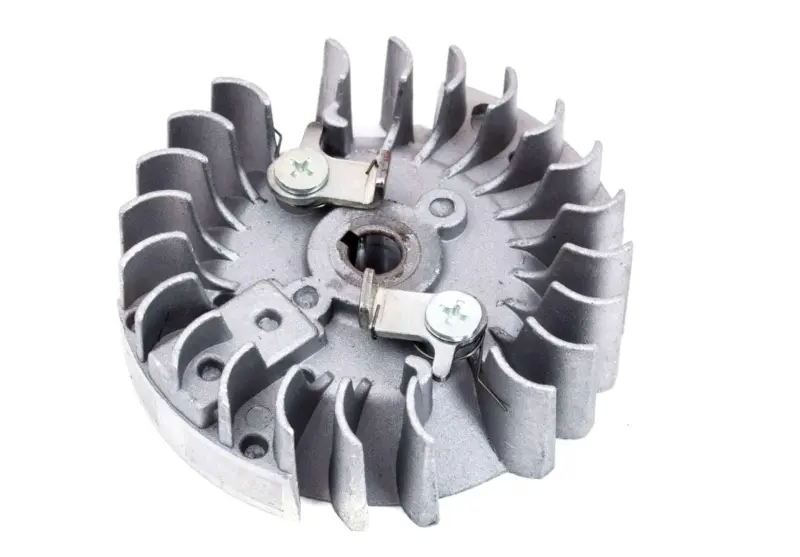

Магнето має форму круглого маховика з центральним посадковим отвором, радіальними охолоджувальними лопатями та двома металевими пусковими кулачками. Кулачки закріплені гвинтами й взаємодіють із відповідною частиною стартера під час витягування шнура. Після запуску вони виходять із зачеплення, а маховик продовжує обертатися разом із колінчастим валом.

Цю деталь застосовують у разі пошкодження старого маховика, зношення або деформації пускових кулачків, порушення посадки чи поломки охолоджувальних лопатей. Підставою для перевірки також можуть бути сторонній шум із боку стартера, нестабільне зачеплення під час пуску та помітне биття. Такі ознаки не завжди свідчать про несправність саме маховика: перед заміною варто оглянути стартер, кріплення, посадкову частину колінчастого вала й котушку запалювання.

Орієнтири для добору

Для аналогічних магнето GoodLuck 4500/5200/5800 із металевими кулачками в товарних специфікаціях зазначено розміри d10 × D100 × h31: посадковий отвір 10 мм, зовнішній діаметр 100 мм і висота 31 мм. Перед замовленням виміряйте демонтовану деталь і зіставте всі три значення. Окрім розмірів, мають збігатися конусна посадка, розташування паза, форма центральної частини, напрямок і кількість лопатей, тип кулачків та їхнє положення відносно маточини.

• Застосування: бензопила GoodLuck GL 5800.
• Тип деталі: магнето-маховик.
• Пускова частина: два металеві кулачки.
• Конструкція: центральна посадка та радіальні охолоджувальні лопаті.
• Довідкові розміри аналогічної деталі: d10 × D100 × h31 мм.

Практичні особливості

• Металеві пускові кулачки передають зусилля від стартера до колінчастого вала та дають змогу відновити штатне зачеплення в разі пошкодження попередніх кулачків.
• Радіальні лопаті формують спрямований повітряний потік навколо двигуна, тому цілісність кожного ребра важлива для охолодження та рівномірного обертання.
• Поєднання функцій маховика, частини системи запалювання, приводу від стартера й вентилятора дає змогу замінити пошкоджену деталь без зміни штатної схеми бензопили.

Установлення та перевірка

Монтаж виконують на зупиненому й охололому двигуні зі знятим ковпачком свічки. Після демонтажу стартера та кожуха потрібно очистити посадкові поверхні, перевірити паз і стан суміжних деталей. Не можна утримувати маховик за тонкі лопаті або завдавати по них ударів: деформація порушує балансування та може спричинити вібрацію. Кріплення затягують способом і зусиллям, передбаченими настановою конкретної бензопили.

Після складання маховик має обертатися вільно, без контакту з котушкою та корпусом. Потрібно перевірити повернення металевих кулачків, зачеплення зі стартером і відсутність бічного биття. Повітряний проміжок між маховиком і котушкою запалювання встановлюють відповідно до сервісних вимог моделі. Ретельне порівняння з демонтованою деталлю до монтажу допомагає уникнути невідповідності посадки та пускового механізму.
