Поршневий комплект MSU для Honda Dio AF54 4T, Ø36 мм, палець 10 мм

Поршневий комплект MSU для Honda Dio AF54

Комплект призначений для ремонту циліндро-поршневої групи чотиритактного двигуна Honda Dio New 50 з позначенням AF54. Поршень діаметром 36,00 мм з’єднується із шатуном через палець діаметром 10 мм. Обидва розміри належать до головних параметрів добору: відповідність моделі скутера без перевірки циліндра та пальця ще не означає правильної посадки деталей.

Під час роботи двигуна поршень рухається всередині циліндра, сприймає тиск газів і через палець передає зусилля шатуну. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, беруть участь у підтриманні компресії та контролі мастила. Стопорні кільця утримують палець у посадковому отворі. Узгоджена робота цих деталей впливає на запуск двигуна, стабільність його роботи та відсутність стороннього механічного шуму.

Склад і основні параметри

• Призначення: ремонт поршневої групи чотиритактного скутера Honda Dio New 50 AF54.
• Діаметр поршня: 36,00 мм.
• Діаметр поршневого пальця: 10 мм.
• Виробник комплекту: MSU.

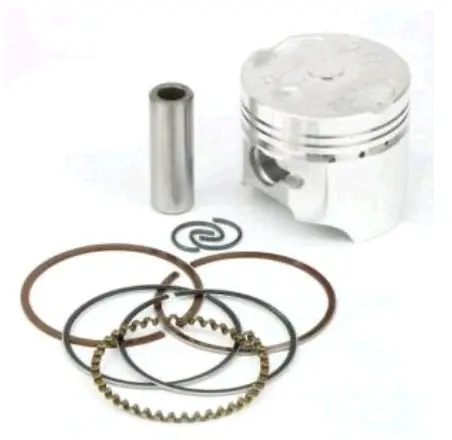

• Склад: поршень, комплект поршневих кілець, поршневий палець і стопорні кільця.

Комплектне постачання зручне під час ремонту із заміною не лише поршня, а й пов’язаних із ним кілець, пальця та фіксаторів. Воно дає змогу зібрати з’єднання з деталей, призначених для спільного встановлення, без окремого добору кілець і пальця. Циліндр, прокладки та інші деталі двигуна до заявленого складу не належать.

Як правильно дібрати поршень

Перед замовленням потрібно перевірити позначення моделі AF54, чотиритактне виконання двигуна, фактичний діаметр поршня та діаметр пальця. Старий поршень вимірюють точним інструментом, а циліндр перевіряють на зношення, овальність, конусність, задири й пошкодження робочої поверхні. Номінальне значення 36,00 мм не варто використовувати як єдину підставу для оцінювання циліндра: після тривалої експлуатації його геометрія може потребувати відновлення або іншого ремонтного рішення.

Причиною розбирання поршневої групи часто стають зниження компресії, ускладнений запуск, підвищена витрата мастила, димність, стукіт, задири на спідниці, пошкодження днища або зношення канавок кілець. Такі ознаки потребують діагностики всього сполучення поршня з циліндром. Монтаж нового комплекту в надмірно зношений чи пошкоджений циліндр не усуває причини несправності та може спричинити неправильний робочий зазор.

Рекомендації зі встановлення

До складання перевіряють фактичний зазор між поршнем і циліндром, стан шатуна та посадки пальця, а також зазори в замках кілець. Значення мають відповідати ремонтній документації конкретного двигуна. Кільця встановлюють у призначені для них канавки без надмірного розтягування, дотримуючись черговості та орієнтації. Замки розташовують за схемою складання двигуна, після чого перевіряють, чи кільця вільно рухаються в канавках і не заклинюють.

Палець і стопорні кільця монтують чистим інструментом. Кожен фіксатор має повністю ввійти у свою канавку; повторно використовувати зняті фіксатори небажано. Перед монтажем поверхню циліндра, спідницю поршня, палець і кільця змащують моторною оливою, рекомендованою для двигуна. Після складання колінчастий вал обережно прокручують вручну, контролюючи вільний рух без заїдань. Такий ремонт доцільно виконувати за наявності вимірювального інструмента та досвіду складання чотиритактних скутерних двигунів.

Комплект підходить для планового відновлення Honda Dio AF54 за підтверджених розмірів Ø36,00 мм і 10 мм. Точна перевірка циліндра, пальця та стану пов’язаних деталей перед монтажем допомагає уникнути помилкового добору й повторного розбирання двигуна.
