Комплект шатунів колінвала JAWA 350 VCH, 2 шт.

Комплект шатунів колінвала JAWA 350 VCH

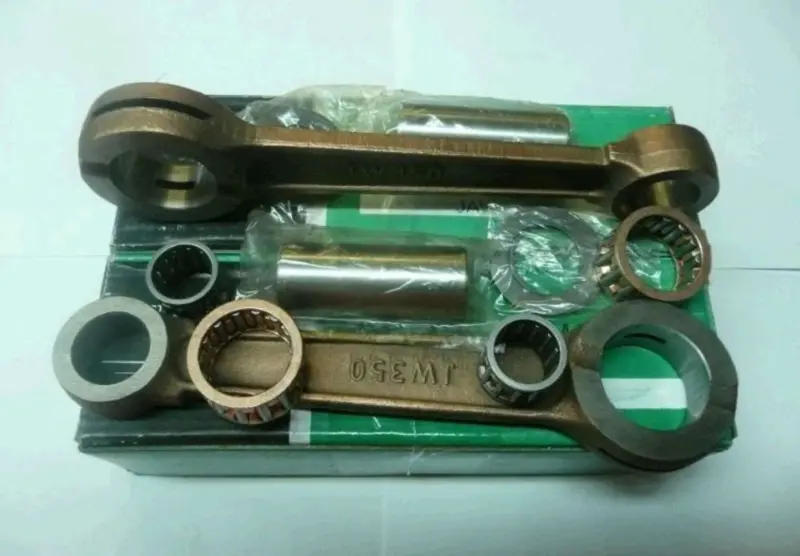

Комплект призначений для ремонту колінчастого вала двоциліндрового двигуна мотоцикла JAWA 350. Шатун з’єднує поршень із кривошипом колінвала: верхня головка працює з поршневим пальцем, а нижня — із шатунною шийкою через голчастий підшипник. Через цю деталь зворотно-поступальний рух поршня передається колінчастому валу та перетворюється на обертання. Пара шатунів дає змогу обслужити обидві сторони колінвала під час одного розбирання двигуна.

Склад і призначення деталей

До набору входять два шатуни, два сепаратори верхніх головок, два сепаратори нижніх головок, два нижні пальці та чотири проставні шайби. Такий склад розрахований на відновлення обох шатунних з’єднань колінвала. Сепаратори утримують голчасті ролики в заданому положенні, нижні пальці утворюють опору для нижніх головок, а шайби задають бічне розташування шатунів між щоками колінвала.

Комплект застосовують під час капітального ремонту двигуна, відновлення розібраного колінвала або усунення зношення шатунних з’єднань. Підставою для дефектування можуть бути радіальний люфт нижньої головки, нерівномірне обертання підшипника, стукіт із боку кривошипного механізму, сліди перегрівання, задири чи пошкодження посадкових поверхонь. Остаточне рішення приймають після розбирання, очищення та вимірювання деталей, адже подібні шуми можуть виникати і в інших частинах двигуна.

Що перевірити перед вибором

• Модель двигуна: набір підбирається для JAWA 350; продавці аналогічного комплекту зазначають застосування на версіях 634, 638, 639 і 640, проте перед монтажем потрібно зіставити виконання штатного колінвала.
• Розмір верхньої головки: серед деталей JAWA 350 існують варіанти під різні поршневі пальці, тому діаметр пальця та відповідний сепаратор звіряють із розібраним двигуном.
• Нижнє з’єднання: порівнюють діаметр і довжину нижнього пальця, розміри сепаратора, ширину головки та розташування мастильних отворів.
• Геометрія: міжосьова відстань, загальна ширина шатуна й товщина проставних шайб мають відповідати деталям знятого колінвала.
• Склад набору: до початку складання перевіряють наявність двох шатунів, верхніх і нижніх сепараторів, двох нижніх пальців та чотирьох шайб.

Монтаж під час ремонту колінвала

Заміна шатунів потребує розбирання пресованого колінвала. Під час складання нижній палець запресовують у щоки, встановлюючи шатун, сепаратор і проставні шайби у визначеній послідовності. Після пресування контролюють осьове положення шатунів, вільний рух підшипників, ширину колінвала, биття цапф і взаємне положення щік. Для цих операцій потрібні прес, вимірювальний інструмент і пристрої для виправлення; неточне центрування здатне спричинити вібрацію, нерівномірну роботу підшипників та повторний ремонт.

Перед монтажем усі деталі очищають, а поверхні тертя змащують складом, передбаченим технологією складання конкретного двигуна. Голчасті підшипники не повинні обертатися із заїданням, а шатун — мати відчутний радіальний люфт на нижньому пальці. Поршні, поршневі пальці, посадкові місця щік та інші частини колінвала також проходять дефектування: новий комплект шатунів не усуває зношення сполучених деталей.

Цей набір підходить для планового відновлення колінвала JAWA 350, коли потрібні обидва шатуни та пов’язані з ними підшипникові деталі. Точний підбір виконують за модифікацією двигуна й розмірами знятих компонентів, а складання доручають майстру, який має обладнання для пресування, центрування та перевірки биття.
