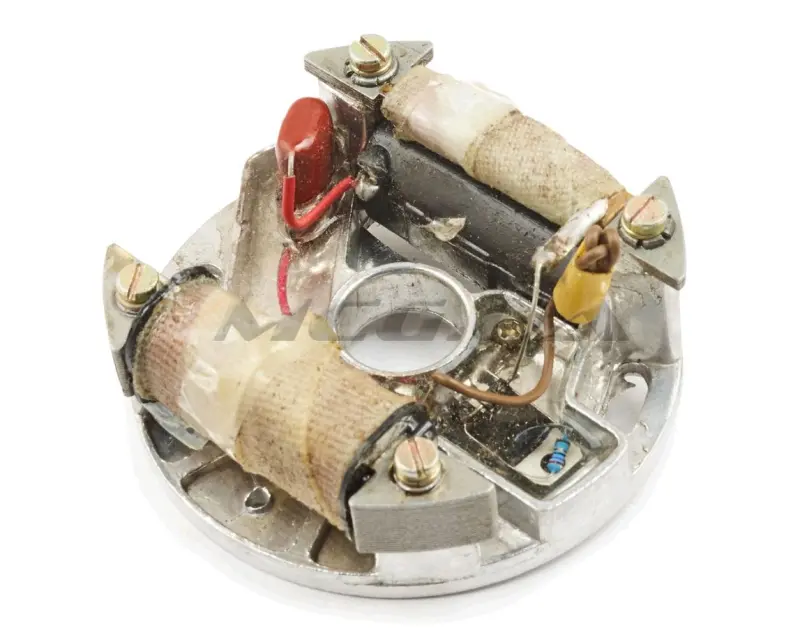

Електронне магнето МБ-1 СОВЕК для бензопил Урал і Дружба

Електронне магнето МБ-1 СОВЕК для бензопил Урал і Дружба

Магнето МБ-1 призначене для утворення іскри в системі запалювання бензинових пил Урал і Дружба відповідного виконання. Деталь об’єднує генераторну та керувальну котушки, високовольтний трансформатор і електронний блок на спільній основі. Під час обертання маховика його постійні магніти взаємодіють із котушками магнето, після чого сформований імпульс надходить до свічки запалювання. Така схема забезпечує роботу двигуна без акумулятора та механічного переривника.

Модель МБ-1 належить до електронного безконтактного типу. У ній немає контактів переривника, які в контактних системах потребують очищення, перевірки стану та періодичного налаштування. Електронна частина керує моментом іскроутворення, а високовольтна котушка створює потрібний імпульс для свічки. Магнето встановлюється під маховиком двигуна та працює разом із розміщеними в ньому постійними магнітами.

Коли потрібна заміна магнето

Перевірити деталь варто, якщо справний двигун не запускається через відсутність іскри, іскра зникає після нагрівання або виникає нестабільно під час прокручування колінчастого вала. Перед заміною потрібно виключити несправність свічки, високовольтного з’єднання, кнопки зупинки та її проводу. Провід зупинки глушить двигун замиканням на масу, тому пошкоджена ізоляція або випадковий контакт із корпусом також можуть створювати ознаки несправності магнето.

МБ-1 є єдиним електронним модулем із залитими компонентами. Він не потребує звичайного обслуговування контактів або налаштування переривника. Якщо внутрішню несправність підтверджено, практичним способом відновлення запалювання буде встановлення справного магнето відповідного виконання.

Що перевірити під час підбору

• Тип системи: бензопила має бути розрахована на електронне безконтактне магнето МБ-1. Самої назви Урал або Дружба недостатньо для підтвердження відповідності певній модифікації.
• Маховик: його магнітна система повинна відповідати електронному запалюванню. Для Урал-2 Електрон не підходить ранній тримагнітний маховик від версії з контактним магнето.
• Кріплення: порівняйте форму круглої основи, розташування кріпильних точок, центрального отвору та установчих рисок зі знятою деталлю.
• Підключення: перевірте розташування високовольтного виводу та проводу кнопки зупинки, щоб вони відповідали проводці пили й не торкалися маховика, що обертається.
• Позначення моделі: для цієї позиції підтверджено МБ-1; подібне позначення МБ-1К стосується іншого застосування і не має використовуватися як автоматична заміна.

Практичні переваги

• Безконтактна електронна схема не має механічного переривника, тому після встановлення не потрібно обслуговувати й регулювати його контакти.
• Котушки, високовольтний трансформатор і керувальна електроніка розміщені на одній основі, що дає змогу замінити несправну збірку без окремого добору її внутрішніх компонентів.
• Живлення створюється під час обертання маховика з постійними магнітами, тому іскроутворення не залежить від окремої акумуляторної батареї.

Встановлення та перевірка

Перед монтажем очистьте посадкове місце та переконайтеся, що кріплення, маховик і проводка не пошкоджені. Основу встановлюють у передбачені точки кріплення, а положення запалювання задають за установчими рисками двигуна й магнето відповідно до настанови для конкретної бензопили. Кріплення має надійно утримувати основу, не допускаючи її зміщення та контакту котушок із маховиком.

Після складання маховик спочатку провертають вручну, контролюючи вільне обертання та безпечне розміщення проводів. Потім перевіряють наявність стабільної іскри й роботу кнопки зупинки. Якщо пила раніше мала контактне запалювання або тип її маховика невідомий, самого встановлення МБ-1 може бути недостатньо: перед ремонтом потрібно визначити виконання двигуна та відповідність усіх пов’язаних деталей.
