ЦПГ MSU Yamaha BWS/Axis 100, 125 см³, Ø57,5 мм, палець 14 мм

ЦПГ MSU для Yamaha BWS та Axis 100 — 125 см³

Циліндро-поршнева група призначена для ремонту або зміни конфігурації двигуна скутерів Yamaha BWS та Axis 100. Робочий діаметр циліндра становить 57,5 мм, діаметр поршневого пальця — 14 мм, заявлений робочий об’єм — 125 см³. Це тюнінгове виконання для 100-кубової платформи, тому під час підбору потрібно враховувати не лише позначення об’єму, а й фактичну модифікацію двигуна, посадкові місця та геометрію демонтованих деталей.

ЦПГ утворює основну робочу пару двигуна: поршень рухається в циліндрі, кільця ущільнюють простір над ним, а палець з’єднує поршень із шатуном. Стан цих деталей пов’язаний із компресією, запуском двигуна та його роботою під навантаженням. Комплект застосовують у разі зношення поверхні циліндра, пошкодження поршня, залягання або руйнування кілець, а також під час ремонту після перегрівання чи появи задирів. Установлення узгодженого набору дає змогу одночасно замінити сполучені компоненти, не добираючи їх окремо.

Параметри та склад

• Призначення: циліндро-поршнева група для скутерів Yamaha BWS і Yamaha Axis 100.
• Робочий діаметр: 57,5 мм.
• Діаметр поршневого пальця: 14 мм.
• Заявлений об’єм: 125 см³.
• Бренд: MSU.

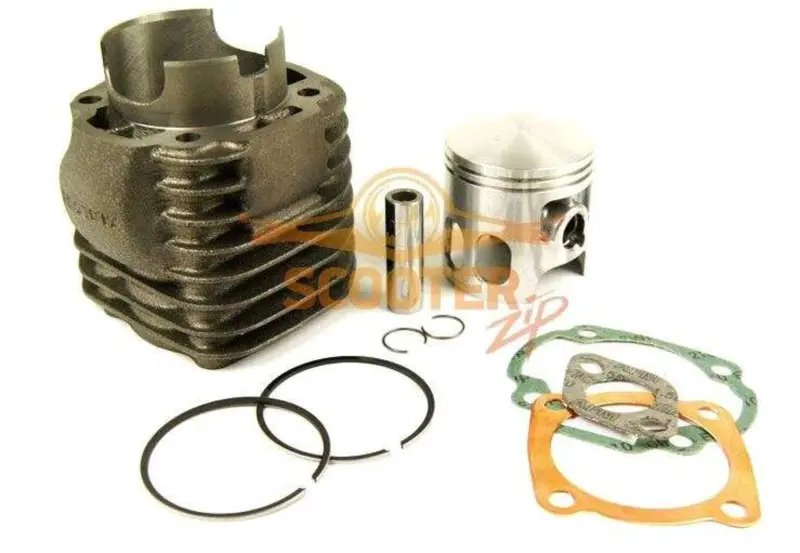

• Склад: циліндр із зовнішніми ребрами, поршень, поршневий палець, стопорні кільця пальця, поршневі кільця та набір прокладок.

Ребриста зовнішня поверхня циліндра збільшує площу теплообміну з навколишнім повітрям. Поршень постачається разом із деталями для його встановлення та ущільнення, а прокладки призначені для складання з’єднань циліндрової частини двигуна. Така комплектація зручна для комплексного ремонту: основні деталі однієї циліндро-поршневої пари можна замінити за один цикл розбирання. Перед монтажем усе одно потрібно перевірити кількість, форму та розташування прокладок щодо конкретного двигуна.

Як перевірити сумісність

Позначення Yamaha BWS або Axis саме по собі недостатнє: у цих сімействах трапляються різні покоління та варіанти моторів. Спочатку звірте модель двигуна й початкову 100-кубову конфігурацію, потім виміряйте діаметр поршневого пальця. Для цього комплекту потрібен палець 14 мм. Далі зіставте діаметр циліндра 57,5 мм, розташування шпильок і кріпильних отворів, форму нижньої посадкової частини циліндра, контури каналів і прокладок, а також з’єднання з випускною системою. Потрібно перевірити й відповідність головки циліндра обраному діаметру та об’єму. Якщо хоча б один із цих параметрів відрізняється, установлення лише за назвою моделі може виявитися неможливим.

Розмір 57,5 мм більший за штатний діаметр поширеної 100-кубової ЦПГ BWS/Axis, тому комплект не варто вважати прямою стандартною заміною циліндра Ø52 мм без перевірки двигуна. До придбання порівняйте його з уже встановленою тюнінговою групою або з параметрами запланованої збірки. Особливо уважно контролюють вільне розміщення нижньої частини циліндра, відповідність картера й головки, а також допустимі робочі зазори.

Рекомендації щодо встановлення

Монтаж виконують на чисті сполучні поверхні після видалення залишків попередніх прокладок. До остаточного складання перевіряють стан шатуна та голчастого підшипника, вільний рух поршневого пальця, правильне розташування кілець і їхніх замків. Стопорні кільця пальця мають повністю ввійти у свої канавки. Поршень установлюють у передбаченій орієнтації, не допускаючи перекошування кілець під час введення в циліндр. Кріплення затягують рівномірно за вимогами конкретного двигуна, після чого вручну перевіряють вільний рух кривошипно-шатунного механізму.

Нові поверхні тертя потребують правильної первинної експлуатації без різкого тривалого навантаження. Також необхідно переконатися у справності змащування, подавання пального, охолодження та налаштувань двигуна: нова ЦПГ не усуває причини перегрівання, недостатнього мащення або збідненої суміші. Правильно підібраний і встановлений комплект підходить для повноцінного ремонту циліндрової частини Yamaha BWS/Axis 100 у конфігурації з діаметром 57,5 мм і пальцем 14 мм.
