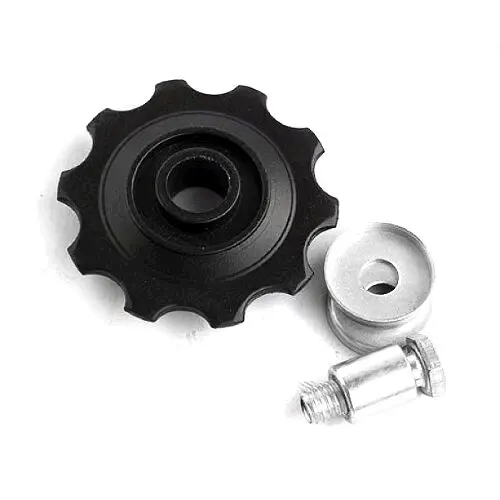

Малий ролик заднього перемикача велосипеда DS, у зборі

Малий ролик заднього перемикача велосипеда DS

Ролик на 10 зубців призначений для обслуговування заднього перемикача велосипедної трансмісії. Він установлюється в рамці перемикача та взаємодіє з ланцюгом під час руху й вибору передачі. Зубчастий профіль утримує ланцюг на заданій траєкторії, а вільне обертання ролика допомагає йому проходити через механізм без заїдань. Деталь підходить для ремонту перемикача, у якому використовується малий ролик аналогічного формату.

Призначення та конструкція

У задньому перемикачі ланцюг проходить між роликами рамки, тому стан їхніх зубців, центральної опори та кріплення безпосередньо впливає на роботу механізму. Зношені зубці гірше спрямовують ланки, а люфт або туге обертання можуть супроводжуватися стороннім шумом і нестабільним проходженням ланцюга. Установлення справної деталі допомагає відновити правильну траєкторію ланцюга за умови, що інші компоненти трансмісії також справні та відрегульовані.

Ця версія виконана в чорному кольорі та має 10 зубців. Виконання у зборі передбачає зубчастий ролик, центральну опорну частину й кріплення. Така конструкція призначена для встановлення на штатне місце в рамці перемикача. Позначення «малий» відрізняє деталь від збільшеного варіанта DS, однак воно не замінює перевірку фактичних розмірів і посадки.

Що перевірити під час підбору

Ролики задніх перемикачів відрізняються не лише кількістю зубців. Перед придбанням зніміть або ретельно виміряйте встановлену деталь і зіставте основні посадкові параметри. Збіг однієї ознаки не підтверджує сумісність з усіма моделями перемикачів.

• Кількість зубців: для цієї моделі підтверджено профіль на 10 зубців.
• Зовнішній діаметр і ширина: новий ролик має вміщуватися між пластинами рамки та не торкатися їх бічними поверхнями.
• Центральний отвір: перевірте його діаметр, форму опорної частини та відповідність кріпленню, що використовується.
• Положення в рамці: порівнюйте деталь саме з тим малим роликом, який потрібно замінити; верхня й нижня позиції в різних перемикачах можуть мати неоднакову конструкцію.
• Посадкові деталі: зіставте втулку, шайби, проставки та спосіб фіксації зі знятим роликом.

Якщо старий ролик втрачено, для підбору знадобляться модель заднього перемикача та вимірювання відстані між пластинами рамки, центрального отвору й доступного діаметра. Універсальна сумісність для цієї позиції не заявлена, тому обирати її лише за кольором або загальним виглядом не варто.

Коли варто замінити ролик

Перевірка потрібна за помітного зношення зубців, бічного люфту, ускладненого обертання або незвичного шуму в зоні рамки перемикача. До заміни корисно очистити механізм і переконатися, що звук виникає не через забруднений ланцюг, неправильне його прокладання чи контакт рамки з іншими деталями. Якщо люфт зосереджений у самому ролику або його зубчастий профіль пошкоджений, установлення справної деталі повертає механізму належну опору для ланцюга.

Установлення та перевірка роботи

Перед розбиранням запам’ятайте маршрут ланцюга між пластинами рамки, положення ролика та порядок розташування кріпильних деталей. Очистьте посадкове місце, установіть ролик без перекосу та збережіть штатну послідовність втулок, шайб і проставок. Якщо на деталі є вказівник напрямку обертання, його положення має відповідати напрямку руху ланцюга під час обертання шатунів уперед. Кріплення затягують відповідно до вимог виробника конкретного перемикача, оскільки єдине значення для всіх моделей застосовувати не можна.

Після складання прокрутіть трансмісію вручну. Ролик має обертатися вільно, а ланцюг — проходити по зубцях без сходження та тертя об пластини рамки. Потім послідовно перевірте перемикання по касеті. Якщо ланцюг рухається нерівно, спочатку перевірте правильність його прокладання, положення ролика, фіксацію кріплення та налаштування заднього перемикача. Такий контроль допомагає відрізнити помилку монтажу від зношення ланцюга, касети або інших деталей механізму.
