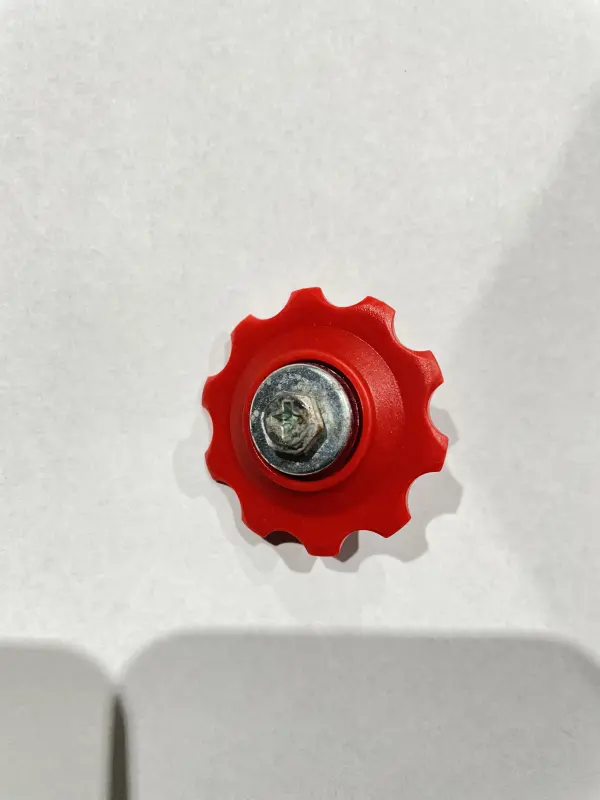

Опорний ролик заднього перемикача YKX, 10 зубців, mod.A

Опорний ролик заднього перемикача YKX на 10 зубців

Ролик призначений для обслуговування та ремонту заднього велосипедного перемикача. Він установлюється в рамці перемикача, контактує з ланцюгом зубчастим ободом і обертається під час руху трансмісії. Деталь допомагає зберігати передбачену траєкторію ланцюга всередині механізму, тому стан ролика безпосередньо впливає на акуратність його проходження крізь рамку. Ця версія має 10 зубців, червоний корпус і металеву центральну вставку. Позначення виконання — mod.A.

Такий ролик вибирають для заміни зношеної, пошкодженої або тугої під час обертання деталі. Кількість зубців — важливий, але не єдиний параметр сумісності: два ролики з однаковими десятьма зубцями можуть відрізнятися шириною, зовнішнім діаметром, будовою центральної частини та посадкою в рамці. До придбання варто зняти стару деталь або забезпечити доступ до неї для точного порівняння. Вибирати ролик лише за кольором чи загальним зовнішнім обрисом недостатньо.

Що перевірити під час підбору

• Кількість зубців. Ролик для встановлення має відповідати потрібному варіанту на 10 зубців.
• Посадкові параметри. Порівняйте діаметр центрального отвору, ширину ролика та відстань між пластинами рамки перемикача.
• Центральну конструкцію. Перевірте розташування втулки, шайб і проставок на знятій деталі. Їхня форма та порядок установлення мають відповідати конструкції перемикача.
• Положення в рамці. Верхній напрямний і нижній натяжний ролики можуть відрізнятися. Перед монтажем визначте, для якої позиції призначене виконання mod.A, за конструкцією штатної деталі та документацією перемикача.
• Вільний простір. Після встановлення зубці не повинні торкатися пластин рамки, а ролик має вільно обертатися без перекосу та заїдання.
• Орієнтацію. Якщо на штатному ролику або перемикачі передбачені покажчики боку чи напрямку обертання, їх потрібно врахувати під час складання.

Коли ролик потребує заміни

Підставою для перевірки стають загострені або пошкоджені зубці, помітний бічний люфт, туге чи переривчасте обертання, скрип, клацання та погіршення перемикання передач. На зношування впливають забруднення, тривала експлуатація і стан велосипедного ланцюга. Перед заміною корисно оглянути обидва ролики, рамку, кріплення та ланцюг: установлення однієї нової деталі не усуне несправність, якщо її причиною є перекіс перемикача, пошкодження другого ролика або критичне зношування інших компонентів трансмісії.

Рекомендації зі встановлення

Перед розбиранням запам’ятайте положення ролика, кріплення, шайб і проставок. Очистьте внутрішні поверхні рамки та приберіть забруднення, що можуть заважати обертанню. Розмістіть ланцюг на зубцях без перекручування, поверніть центральні деталі в початковому порядку та затягніть кріплення із зусиллям, зазначеним виробником конкретного заднього перемикача. Універсальне значення моменту затягування застосовувати не варто, оскільки конструкції перемикачів відрізняються.

Після складання прокрутіть привод вручну вперед і переконайтеся, що ролик обертається рівно, ланцюг проходить по центру зубців, а рамка не затискає деталь. Потім послідовно перевірте перехід ланцюга по всіх зірках касети. Якщо виникають шум, бічне зміщення або заїдання, припиніть перевірку та повторно оцініть посадку, порядок проставок і відповідність розмірів.

YKX mod.A на 10 зубців підходить для ремонту лише того заднього перемикача, конструкція якого розрахована на таку посадку. Точне порівняння зі знятим роликом допомагає уникнути контакту з рамкою, надмірного люфту та неправильного ходу ланцюга після складання.
