Наконечник рами для заднього перемикача YKX mod.07 (mod.A)

Наконечник рами YKX mod.07 для заднього перемикача

Наконечник рами YKX у виконанні mod.07 призначений для велосипедів з окремим кріпленням заднього перемикача біля правого заднього дропаута. Ця деталь з’єднує перемикач із рамою та визначає положення його механізму відносно касети або тріскачки. Її встановлюють замість наконечника такого самого контуру, якщо попередня деталь зламалася, зазнала значної деформації або більше не дає змоги надійно закріпити перемикач.

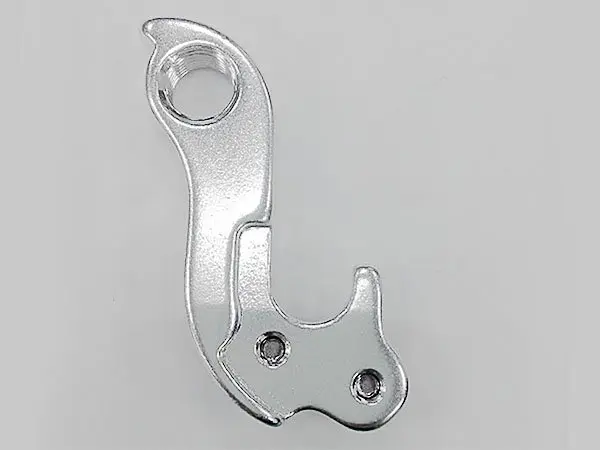

Виконання mod.07 має фігурний плоский корпус сріблястого кольору. У конструкції передбачено один великий круглий отвір, два менші круглі посадкові отвори та бічний профіль складної форми. Усі ці елементи беруть участь у сполученні наконечника з рамою та навісним обладнанням, тому збіг лише одного отвору не підтверджує сумісність. Позначення mod.A стосується виконання товарної позиції YKX, але не замінює перевірку геометрії.

Як правильно підібрати наконечник

Кріплення заднього перемикача випускаються у багатьох варіантах і рідко бувають взаємозамінними навіть за зовнішньої подібності. Для вибору mod.07 зніміть стару деталь або огляньте її з обох боків і зіставте повний зовнішній контур, розташування всіх отворів, форму бічного вирізу та взаємну відстань між посадковими точками. Також мають збігатися бік установлення, положення деталі відносно осі заднього колеса та поверхня прилягання до дропаута.

• Модифікація: mod.07; варіанти mod.04, mod.09, mod.11 та інші мають відмінну геометрію і не вважаються прямою заміною.
• Призначення: кріплення заднього велосипедного перемикача до рами з розбірним наконечником.
• Конструкція: фігурна пластина з трьома круглими отворами різного розміру та профільованою бічною ділянкою.
• Виконання: YKX mod.A.
• Кількість: одна деталь.

Не вибирайте наконечник лише за маркою велосипеда, кольором або загальним силуетом. На рамах однієї марки можуть використовуватися різні кріплення залежно від моделі, року та варіанта дропаута. Незначна відмінність краю, зміщення отвору або інша форма упору здатні перешкодити щільному приляганню та змінити положення перемикача. Якщо старий наконечник розколовся, для порівняння варто поєднати збережені частини та перевірити обидва його боки.

Коли потрібна заміна

Наконечник часто пошкоджується після падіння велосипеда на бік перемикача, удару об перешкоду або необережного поводження. Деформація може проявлятися неточним переходом ланцюга між зірками, неможливістю стабільно налаштувати перемикання або помітним відхиленням роликів від площини касети. Налаштування троса й обмежувальних гвинтів не усуває неправильне положення погнутого кріплення. Значно деформовану, тріснуту або зламану деталь замінюють; цілу деталь із невеликим відхиленням спочатку можна перевірити спеціальним вимірювачем.

Установлення та перевірка

Для монтажу знімають заднє колесо й задній перемикач, після чого звільняють кріплення старого наконечника, запам’ятовуючи його орієнтацію. Посадкова поверхня дропаута має бути очищена, а нова деталь — прилягати без перекосу та проміжку. Використовуйте справне штатне кріплення і момент затягування, зазначений виробником рами або велосипеда: універсальне значення для таких деталей застосовувати не можна. Болти потрібно заводити рівно, без зусилля, здатного пошкодити різьбу.

Після складання встановлюють колесо, перевіряють положення наконечника вимірювальним інструментом і повторно контролюють налаштування заднього перемикача. Ролики мають розташовуватися в потрібній площині відносно зірок, а ланцюг — послідовно переходити в усьому діапазоні без мимовільних перескоків. YKX mod.07 підходить для ремонту лише за повного збігу форми й посадкових точок із попередньою деталлю.
