Наконечник рами для заднього перемикача YKX mod:04 mod.A

Наконечник рами для заднього перемикача YKX mod:04 mod.A

Ця деталь встановлюється біля правого заднього дропаута велосипедної рами та слугує місцем кріплення заднього перемикача. Такий наконечник також називають півнем перемикача. Він з’єднує перемикач із рамою та задає його положення відносно касети або тріскачки. Модифікація mod:04 у виконанні mod.A призначена для ремонту велосипеда, на якому спочатку використовувалася деталь із такою самою геометрією та розташуванням посадкових ділянок.

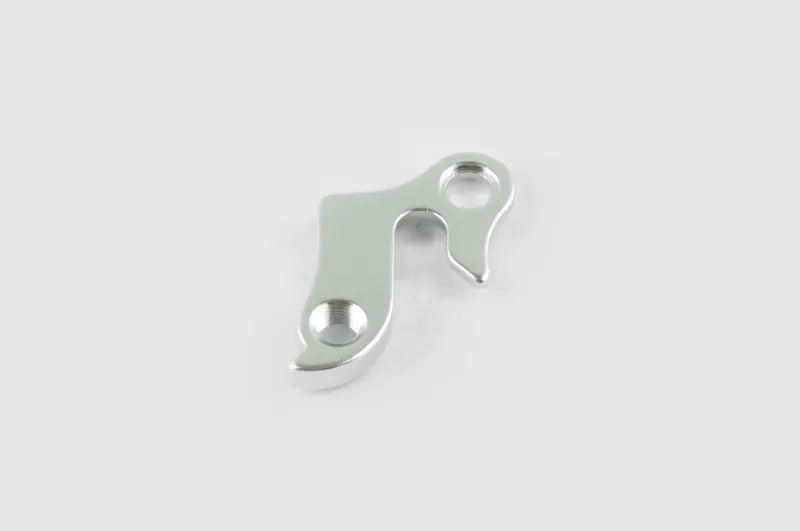

Наконечник має сріблясту поверхню, різьбовий отвір для кріплення перемикача та окрему посадкову зону з наскрізним отвором. Вигнутий зовнішній контур і взаємне положення отворів є частиною конкретної конфігурації. Деталь не варто вважати універсальною: навіть подібні півні можуть відрізнятися формою, товщиною окремих ділянок, орієнтацією, способом фіксації на дропауті та положенням різьби.

Як перевірити сумісність

Для правильного підбору потрібно зняти старий наконечник і порівняти обидві деталі безпосередньо. Позначення mod:04 і mod.A допомагають звузити пошук, однак остаточну відповідність визначає геометрія. Порівняння лише за маркою велосипеда або загальним силуетом недостатнє, оскільки на рамах однієї серії різних років випуску можуть застосовуватися різні варіанти кріплення перемикача.

• Загальний контур: усі виступи, заокруглення, вирізи та опорні грані мають збігатися зі старою деталлю.
• Розташування отворів: порівняйте їх кількість, форму, діаметр і відстань між центрами.
• Посадка на рамі: перевірте бік встановлення, орієнтацію деталі та прилягання до поверхні заднього дропаута.
• Кріплення перемикача: різьбовий отвір має бути розташований так само, як на знятому наконечнику.
• Товщина та рельєф: зіставте пласкі ділянки, уступи й зони контакту з рамою з обох боків.

Якщо старий наконечник зламаний на кілька частин, для порівняння фрагменти потрібно скласти в початкове положення. Особливу увагу приділяють ділянці біля кріпильного отвору та формі краю, що прилягає до дропаута. Навіть невелика різниця в контурі може завадити монтажу або змінити положення заднього перемикача відносно зірок.

Коли потрібна заміна

Причиною для встановлення нового наконечника стають злам, значна деформація, пошкодження різьби або неможливість надійно закріпити перемикач. Удар по перемикачу, падіння велосипеда на правий бік чи контакт із перешкодою можуть порушити положення деталі. Через це перемикання іноді залишається неточним навіть після регулювання троса й обмежувальних гвинтів: ролики перемикача розташовуються не в одній площині із зірками.

Незначний вигин цілої деталі іноді перевіряють спеціальним вимірювачем вирівнювання. Наконечник із тріщиною, зруйнованою різьбою, повторною сильною деформацією або неповним приляганням потребує окремої оцінки перед подальшим використанням. Встановлення відповідної деталі відновлює штатну точку кріплення перемикача, але не замінює подальшу перевірку його положення та налаштування трансмісії.

Монтаж і контроль після ремонту

Перед монтажем знімають заднє колесо та від’єднують перемикач від старого наконечника. Кріплення розбирають акуратно, запам’ятовуючи його орієнтацію й розташування. Посадкову поверхню дропаута очищають, після чого деталь встановлюють без перекосу та перевіряють щільність прилягання. Використовують штатні кріпильні деталі рами, якщо вони справні й відповідають конструкції велосипеда; зусилля затягування обирають за вимогами виробника рами та кріплення.

Болт заднього перемикача потрібно вводити в різьбу рівно, без бокового тиску. Якщо він одразу рухається туго, монтаж припиняють і перевіряють суміщення, щоб не пошкодити різьбу. Після складання встановлюють колесо, контролюють площину наконечника відносно касети або тріскачки, а потім повторно перевіряють обмежувачі, індексацію передач і проміжок верхнього ролика. Для точної оцінки положення застосовують інструмент для вирівнювання півня.

YKX mod:04 mod.A підходить як ремонтна деталь лише за повного збігу посадкової геометрії. Ретельне порівняння зі знятим наконечником до встановлення допомагає уникнути помилкового вибору та отримати правильне положення заднього перемикача після обслуговування велосипеда.
