Котушка запалювання WOODMAN mod.A для Husqvarna 365/372

Котушка запалювання WOODMAN mod.A для Husqvarna 365/372

Котушка призначена для ремонту системи запалювання бензопил Husqvarna 365 і 372. Вона взаємодіє з магнітом маховика та передає високовольтний імпульс на свічку, завдяки якому паливна суміш займається в циліндрі. Справність цієї деталі безпосередньо впливає на можливість запуску двигуна та стабільне іскроутворення під час роботи пилки.

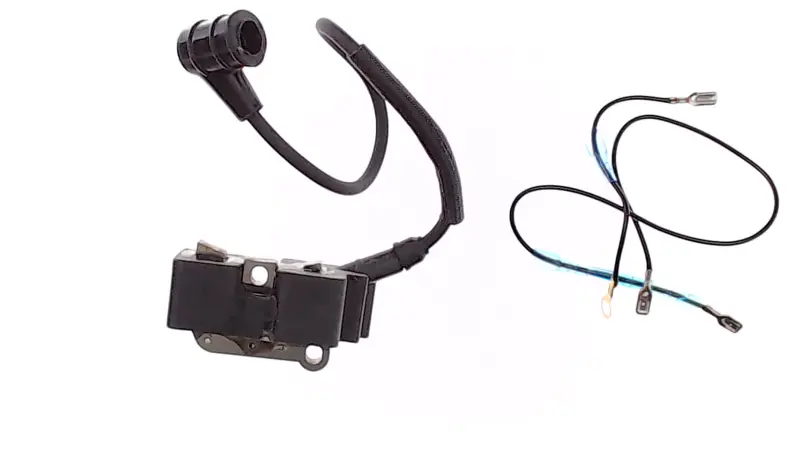

Конструкція включає електронний модуль із двома точками кріплення, високовольтний провід зі свічковим ковпачком та окремі провідники з клемами. Таке виконання відповідає призначенню деталі в системі бензопили: модуль встановлюється поруч із маховиком, свічковий ковпачок з’єднується зі свічкою, а керувальний провід — із вимикачем зупинки двигуна. Форму корпусу, розташування кріпильних отворів, напрямок виходу проводів і тип клем потрібно враховувати під час добору замість раніше встановленої котушки.

Коли потрібна перевірка котушки

Приводом для діагностики можуть бути відсутність іскри, ускладнений запуск, раптова зупинка прогрітого двигуна або перебої під час набирання обертів. Ці ознаки не завжди свідчать про несправність саме котушки: подібна поведінка можлива через пошкодження свічки, свічкового ковпачка, високовольтного проводу, вимикача зупинки, проводки або маховика. Перед заміною перевіряють стан свічки й контактів, цілісність ізоляції, надійність клем і відсутність замикання проводу вимкнення на корпус.

Якщо іскра зникає після нагрівання, діагностику бажано проводити і на холодному, і на прогрітому двигуні. Перевірка щойно знятої свічки лише в одному режимі може не виявити періодичний дефект. Одночасно варто оглянути ковпачок і ділянку високовольтного проводу біля корпусу котушки: тріщини, перетирання або нещільне з’єднання також порушують передавання імпульсу.

Що звірити перед замовленням

• Модель бензопили: деталь заявлена для Husqvarna 365 і 372, проте позначення моделі потрібно доповнити перевіркою конкретного виконання пилки.
• Варіант деталі: mod.A вказує на певну конструктивну версію; за наявності котушки іншої форми обирати лише за назвою моделі недостатньо.
• Кріплення: порівняйте міжосьове розташування двох отворів, контур корпусу та положення модуля відносно маховика.
• Підключення: зіставте кількість проводів, форму клем, напрямок їх виведення та виконання свічкового ковпачка.
• Прокладання проводів: перевірте, чи підходить довжина для штатного маршруту без натягу, перегинів і контакту з маховиком.

Порівняння зручніше проводити зі знятою штатною котушкою. Збіг схеми кріплення та підключень особливо важливий для пилок, які вже ремонтувалися: на такій техніці могла бути встановлена деталь від іншої модифікації. Якщо старий модуль втрачено, добір виконують за повним позначенням бензопили та конструкцією місця встановлення.

Установлення та регулювання

Перед роботою двигун зупиняють і дають йому охолонути, після чого знімають деталі корпусу, що закривають маховик і модуль. Від котушки від’єднують провід вимикача, знімають свічковий ковпачок та звільняють проводку з напрямних. Новий модуль спочатку фіксують без остаточного затягування, щоб виставити повітряний проміжок між його осердям і магнітом маховика. Значення проміжку та порядок доступу потрібно брати із сервісної документації саме для модифікації бензопили.

Після регулювання кріплення рівномірно затягують, проводи вкладають у передбачені напрямні, а клеми під’єднують без перекосу. Маховик має вільно обертатися та не торкатися модуля або проводки. До остаточного складання перевіряють надійність свічкового ковпачка та роботу вимикача зупинки. Правильний добір WOODMAN mod.A за кріпленням і підключеннями дає змогу відновити штатне іскроутворення без перероблення посадкового місця бензопили.
