Котушка запалювання WOODMAN mod.A для Husqvarna 55, 268, 272

Котушка запалювання WOODMAN mod.A для бензопил Husqvarna

Котушка призначена для ремонту системи запалювання бензопил Husqvarna 55, 268 і 272. Вона взаємодіє з магнітами маховика та створює високовольтний імпульс, необхідний свічці для утворення іскри. Справна робота цієї деталі потрібна під час запуску холодного й прогрітого двигуна, набору обертів і роботи пилки під навантаженням.

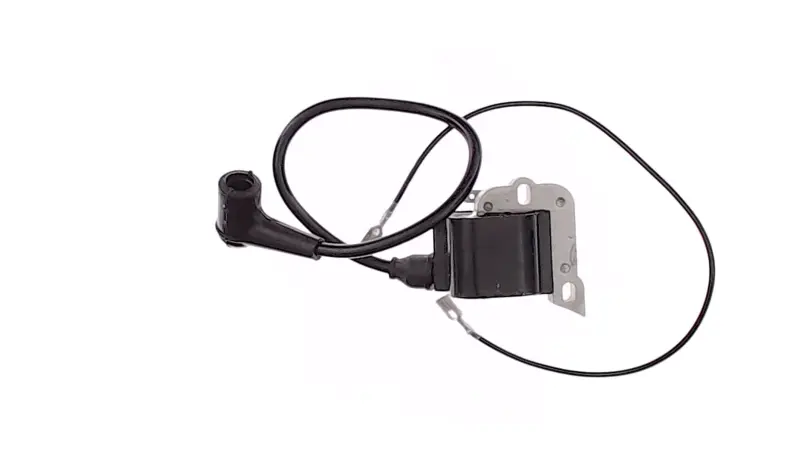

Модель WOODMAN mod.A виготовлена як зібраний модуль на металевій кріпильній пластині. Конструкція містить високовольтний провід зі свічковим ковпачком та окремий тонкий провід для підключення до системи зупинення двигуна. Довгасті кріпильні отвори дають змогу правильно розташувати модуль відносно маховика та встановити передбачений проміжок.

Коли потрібно перевірити котушку

Підставою для діагностики можуть бути відсутність іскри, ускладнений запуск, раптова зупинка двигуна або нестабільна робота під час збільшення обертів. Такі ознаки не завжди свідчать про несправність саме котушки: перед заміною перевіряють свічку, свічковий ковпачок, високовольтний провід, провід вимикача зупинення та стан з’єднань. Сервісна настанова Husqvarna також рекомендує переконатися, що проводи не затиснуті й не торкаються металевих частин двигуна.

Якщо свічка, вимикач і проводка справні, але іскра все одно відсутня, модуль запалювання стає одним з основних кандидатів на заміну. Установлення нової деталі дає змогу відновити утворення іскри без розбирання герметичного корпусу старої котушки.

Як вибрати відповідний варіант

• Модель бензопили: товар заявлений для Husqvarna 55, 268 і 272.
• Виконання: позначення mod.A потрібно враховувати, адже в бензопилах різних років трапляються відмінні версії модулів запалювання.
• Кріплення: до монтажу зіставте форму пластини, розташування та відстань між кріпильними отворами зі знятою деталлю.
• Підключення: порівняйте напрямок і довжину високовольтного проводу, форму свічкового ковпачка та тип контакту тонкого проводу.
• Положення відносно маховика: після остаточного затягування кріплення корпус не повинен перешкоджати його вільному обертанню.

Для Husqvarna 268 і 272 особливо важливо перевірити конкретне виконання пилки. Виробник змінював модуль запалювання, маховик і колінчастий вал в окремих серійних випусках цих моделей. У сервісному бюлетені зазначена взаємозамінність старого та нового фірмових модулів, але водночас наведені обмеження щодо поєднання нового маховика зі старим модулем. Тому під час вибору аналога mod.A потрібно враховувати не лише номер моделі, а й конфігурацію раніше встановленої деталі.

Монтаж і регулювання

Перед установленням знімають свічковий ковпачок, від’єднують тонкий провід і звільняють кріплення старого модуля. Нову котушку спочатку закріплюють без остаточного затягування. Магніти маховика розташовують навпроти осердя, після чого між поверхнями встановлюють калібр і притискають модуль до нього. Для розглянутого сімейства бензопил сервісна документація встановлює проміжок 0,3 мм. Потім гвинти затягують, калібр прибирають і вручну перевіряють вільне обертання маховика.

Проводи потрібно прокласти так, щоб маховик не міг зачіпати або перетирати їх під час роботи. Після підключення вимикача та свічкового ковпачка перевіряють наявність іскри й запуск двигуна. Якщо досвіду обслуговування бензинового інструмента недостатньо, регулювання проміжку та діагностику варто доручити майстру: точне положення котушки безпосередньо впливає на роботу запалювання.

WOODMAN mod.A підходить для планового ремонту та відновлення бензопили з пошкодженим або несправним модулем. Ретельне порівняння кріплення, проводів і виконання знятої котушки допомагає вибрати деталь без помилкового змішування модифікацій Husqvarna 55, 268 і 272.
