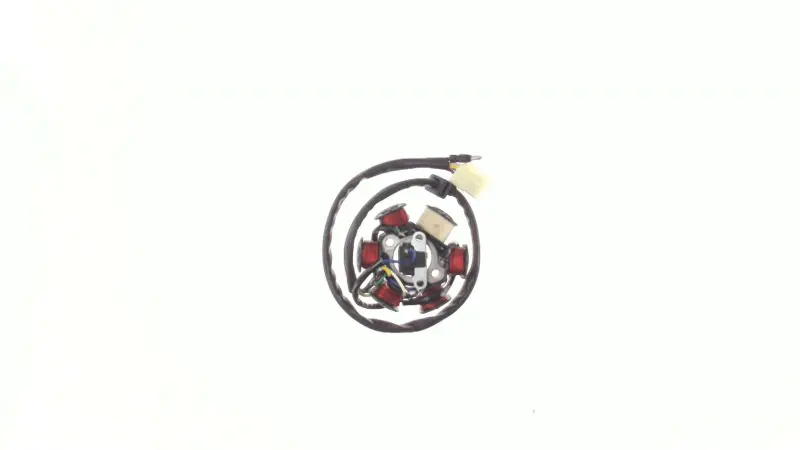

Статор генератора KOMATCU mod.A для Active, 5+1 котушок

Статор генератора KOMATCU mod.A для мопедів Active

Статор призначений для генератора чотиритактних китайських мопедів сімейства Active із двигунами об’ємом 110 або 125 см³. Нерухома частина генератора працює разом із ротором, що обертається: обмотки беруть участь у виробленні енергії для бортового електрообладнання, заряджання акумулятора та роботи запалювання. Деталь підходить для ремонту в разі пошкодження штатного статора, коли відновлення обмоток або проводки недоцільне.

Конфігурація 5+1 охоплює шість котушок, установлених на спільній круглій основі. Статор також має провідний вивід і роз’єми для підключення до проводки мопеда. Таке виконання потрібно підбирати саме за конструкцією демонтованої деталі: на техніці Active трапляються різні варіанти генератора, тому самого збігу назви моделі недостатньо.

Сумісність і підбір

Статор заявлений для китайських чотиритактних мопедів 110–125 см³. До переліку сумісних моделей належать Viper Active і Viper Sport 125, Musstang MT110Q-3 та MT125Q-3, Kinlon JL110-38, JL110-39 і JL110-40, Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 і LX110-39, а також низка модифікацій Spark SP110C та SP125C. Оскільки виробники могли змінювати генератор у межах однієї серії, перед замовленням потрібно порівняти старий статор із вибраною версією mod.A.

• Кількість і розташування котушок: потрібна схема 5+1 із шістьма котушками на основі. Інша конфігурація означає інший варіант генератора.
• Форма основи та кріплення: порівняйте загальний контур пластини, положення кріпильних отворів і орієнтацію всіх установних частин. Статор має займати штатне положення без перероблення посадкових місць.
• Провідний вивід: перевірте напрямок виходу кабелю, кількість проводів, форму роз’ємів і розташування контактів відносно старої деталі. Збіг цих ознак дає змогу підключити статор до штатної проводки.
• Взаємне положення деталей: зіставте розміщення котушок та імпульсної частини відносно кріплень. Це особливо суттєво під час вибору між зовні подібними модифікаціями.

Коли потрібна заміна

Перевірка статора актуальна в разі зникнення заряджання, нестабільної роботи освітлення, ускладненого запуску або перебоїв запалювання. Такі симптоми можуть виникати через обрив обмотки, пошкодження ізоляції, перегрів чи дефект проводів. Водночас подібні прояви можливі за несправності регулятора, комутатора, акумулятора, роз’ємів або проводки, тому перед заміною корисно продіагностувати всю систему мультиметром за схемою конкретного мопеда.

Під час огляду демонтованої деталі звертають увагу на потемнілі обмотки, запах перегрітої ізоляції, оплавлені ділянки, надломи кабелю та окиснення контактів. Електричні вимірювання потрібно зіставляти із сервісними значеннями конкретної моделі: універсального показника опору для всіх версій Active немає.

Рекомендації зі встановлення

Монтаж виконують на заглушеному двигуні після від’єднання акумулятора. Для доступу до статора знімають кришку генератора та ротор, застосовуючи відповідний знімач. Перед фіксацією нового статора очищають посадкову поверхню, перевіряють стан кріплень і прокладки кришки. Кабель прокладають штатним маршрутом так, щоб його не затискала кришка та він не торкався рухомих або сильно нагрітих частин.

Після складання перевіряють надійність роз’ємів, запуск двигуна, роботу освітлення та напругу заряджання в режимах, передбачених настановою мопеда. Точний збіг конфігурації 5+1, кріплень і підключення робить цей статор практичним вибором для відновлення генератора сумісної версії Active без зміни штатної конструкції.
