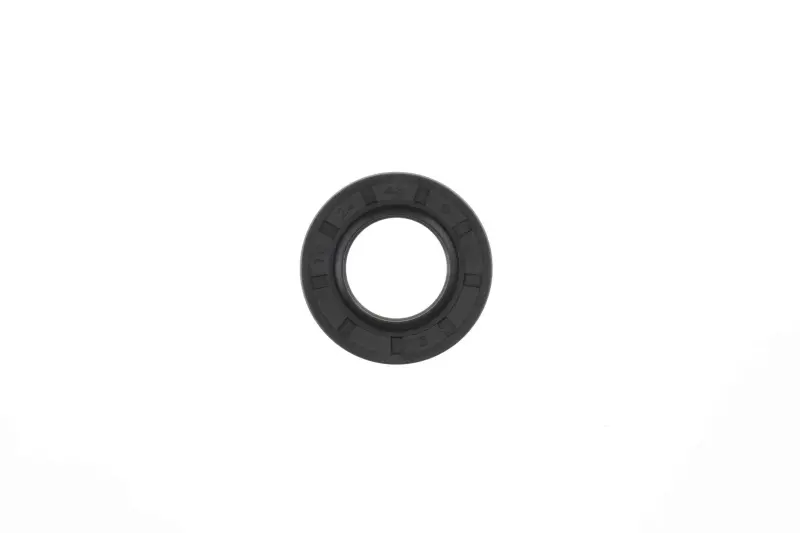

Сальник колінвала Suzuki AD50/100/110 24x43x6 KOMATCU mod.A

Сальник колінвала Suzuki AD50/100/110 24x43x6 KOMATCU mod.A

Сальник KOMATCU призначений для посадкового місця колінчастого вала у двигунах скутерів Suzuki AD50, AD100 та AD110. Він ущільнює ділянку між обертовим валом і нерухомою частиною корпусу, утримує робоче середовище всередині механізму та обмежує проникнення забруднень ззовні. Деталь має типорозмір 24x43x6 мм і належить до виконання mod.A.

Призначення та роль сальника

Під час роботи двигуна колінвал безперервно обертається, тому місце його виходу з корпусу потребує радіального ущільнення. Кромка правильно встановленого сальника контактує з поверхнею вала, а зовнішня частина фіксується в посадковому отворі. Така будова дає змогу відокремити внутрішню порожнину механізму від зовнішнього середовища та водночас не перешкоджати обертанню вала.

Стан цієї невеликої деталі безпосередньо впливає на герметичність місця встановлення. Підставою для перевірки є сліди робочої рідини або забруднення біля виходу колінвала, пошкодження кромки, затвердіння, деформація чи зношення демонтованого ущільнення. Після зняття старий сальник повторно не встановлюють: під час демонтажу його посадкова поверхня або кромка можуть зазнати непомітних пошкоджень.

Як підібрати розмір 24x43x6

Позначення розміру містить три окремі параметри: внутрішній діаметр 24 мм, зовнішній діаметр 43 мм і ширину 6 мм. Внутрішній діаметр співвідноситься з поверхнею вала, зовнішній — з отвором у корпусі, а ширина визначає положення деталі за глибиною посадки. Для правильного вибору мають одночасно збігатися всі три значення. Збігу лише одного чи двох параметрів недостатньо.

Сумісність заявлена для Suzuki AD50, AD100 та AD110, проте перед установленням потрібно врахувати конкретну модифікацію двигуна й виконання mod.A. В одній моделі техніки можуть застосовуватися різні версії агрегатів і посадкових місць. Надійний спосіб добору — зіставити розміри демонтованої деталі, діаметр вала, діаметр отвору, доступну глибину та конфігурацію ущільнення з ремонтною документацією конкретного скутера.

• Внутрішній діаметр: 24 мм.
• Зовнішній діаметр: 43 мм.
• Ширина: 6 мм.
• Застосування: ущільнення колінчастого вала.
• Заявлені моделі: Suzuki AD50, AD100 та AD110.
• Виконання: mod.A.
• Бренд: KOMATCU.

Підготовка та встановлення

Перед монтажем слід очистити вал і посадковий отвір від бруду та залишків старого ущільнення, а також перевірити контактну поверхню на наявність задирок, гострих країв і помітного вироблення. Пошкоджена поверхня може швидко порушити контакт нової кромки з валом. Сам сальник до встановлення перевіряють на порізи, вм’ятини та деформацію.

Кромку й поверхню вала злегка змащують складом, сумісним із робочим середовищем двигуна. Під час запресовування зусилля прикладають рівномірно та якомога ближче до зовнішнього кола деталі. Сальник має входити без перекосу, розташовуватися співвісно з отвором і перпендикулярно до вала. Гострі переходи, різьбу та інші ділянки, через які проходить кромка, захищають монтажною втулкою або відповідною оправкою. Напрям установлення визначають за будовою двигуна й ремонтною документацією відповідної модифікації.

Цей сальник підходить для ремонту, якщо підтверджено розмір 24x43x6 мм, застосування на колінвалі Suzuki AD50/100/110 і варіант mod.A. Точна перевірка посадкового місця до складання допомагає уникнути перекосу, пошкодження кромки та повторного розбирання двигуна.
