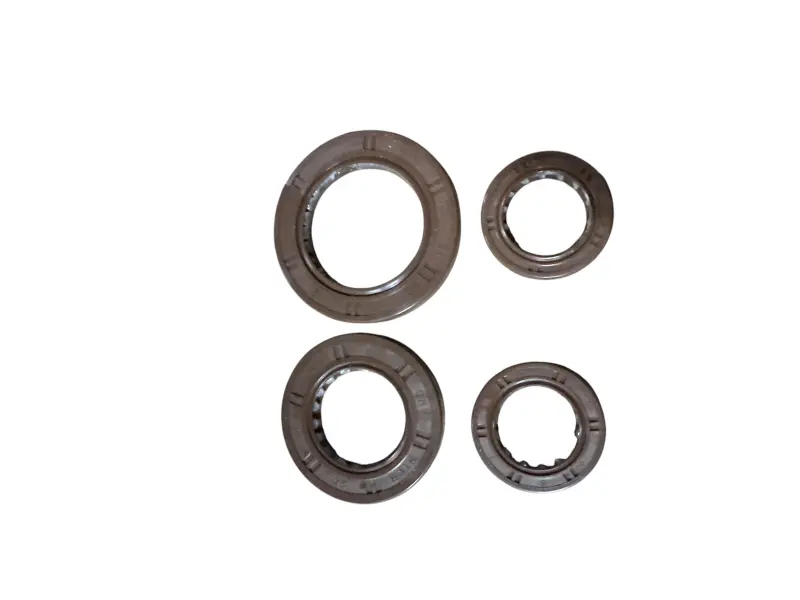

Комплект сальників Honda SH 125/150 2013+, 4 шт., VV

Комплект сальників Honda SH 125/150 від 2013 року

Набір із чотирьох сальників призначений для обслуговування двигуна чотиритактних скутерів Honda SH з робочим об’ємом 125 або 150 см³, випущених починаючи з 2013 року. Деталі встановлюються в посадочні місця, де вал проходить крізь корпус, і створюють ущільнення між рухомою поверхнею та нерухомою частиною механізму. Таке ущільнення допомагає утримувати оливу всередині передбаченої порожнини й обмежує проникнення пилу та інших забруднень із зовнішнього боку.

До комплекту входять чотири кільцеві сальники кількох типорозмірів. Набір зручний під час розбирання двигуна, коли за один ремонт потрібно замінити ущільнення різних посадочних місць. Кожен сальник виконує своє завдання лише за точного збігу діаметра вала, діаметра отвору, ширини та профілю посадки, тому зовні подібна деталь від іншої версії скутера не є рівноцінною заміною.

Як перевірити сумісність

Основні орієнтири для добору — модель Honda SH, об’єм 125 або 150 см³ і рік випуску від 2013. Сімейство SH має різні покоління та модифікації, тому перед початком робіт варто додатково звірити код моделі або рами за документами скутера й схему конкретного двигуна. Якщо двигун чи окремі його частини раніше замінювали, орієнтуватися потрібно на фактично встановлену модифікацію.

До монтажу порівняйте новий комплект зі знятими деталями: окремо перевірте внутрішній і зовнішній діаметри, ширину корпусу, форму робочої крайки та напрямок встановлення кожного сальника. Заздалегідь розподіліть чотири деталі за посадочними місцями, не намагаючись визначити потрібну силою під час запресовування. Розміри цього набору в картці не заявлені, тому вимірювання старих сальників і перевірка за ремонтною документацією особливо важливі.

Коли комплект потрібен під час ремонту

Підставою для заміни є сліди оливи біля виходу вала, втрата еластичності або деформація крайки, надрив, пошкодження під час розбирання та нещільна посадка в корпусі. Сальник, який уже виймали із запресованого посадочного місця, не варто встановлювати повторно: його корпус і крайка могли отримати непомітне пошкодження. Якщо витік з’явився невдовзі після попереднього ремонту, разом з ущільненням перевіряють поверхню вала, правильність посадки та відсутність перекосу.

Новий сальник не усуне витік, спричинений вираженою канавкою, корозією або задирками на контактній поверхні. Перед складанням вал і отвір оглядають по всій зоні прилягання. Причину зношування краще усунути до встановлення набору, інакше нова робоча крайка швидко пошкодиться на тій самій ділянці.

Основні дані

• Тип: комплект сальників для двигуна скутера.
• Кількість: 4 штуки.
• Застосування: Honda SH 125 і Honda SH 150.
• Період застосування: моделі від 2013 року.
• Позначення версії: VV.

Поради щодо встановлення

Монтаж виконують у чистому місці відповідним інструментом. Посадочний отвір і вал очищають, прибирають забруднення та перевіряють, чи немає гострих крайок, здатних порізати ущільнювальну частину. Перед установленням контактну поверхню й робочу крайку злегка змащують тим складом, який утримується всередині механізму. Це полегшує посадку та захищає крайку від сухого тертя під час першого запуску.

Сальник заводять на вал без розтягування та ударів, захищаючи його від різьби, шліців і задирок. У корпус деталь запресовують рівно, без перекосу, прикладаючи зусилля до міцної зовнішньої частини, а глибину й орієнтацію повторюють за знятою деталлю або за настановою для конкретної модифікації Honda SH. Не можна тиснути монтажною оправкою на тонку робочу крайку.

Після складання відновлюють передбачений рівень мастильного матеріалу, очищають ділянку ремонту та контролюють її після першого запуску. Якщо з’являється свіжий слід оливи, експлуатацію припиняють до перевірки орієнтації сальника, стану вала й правильності посадки. Такий порядок допомагає використати комплект за призначенням і не повторювати трудомістке розбирання через помилку під час монтажу.
